Артикул: SYS-E200-9A
В наличии

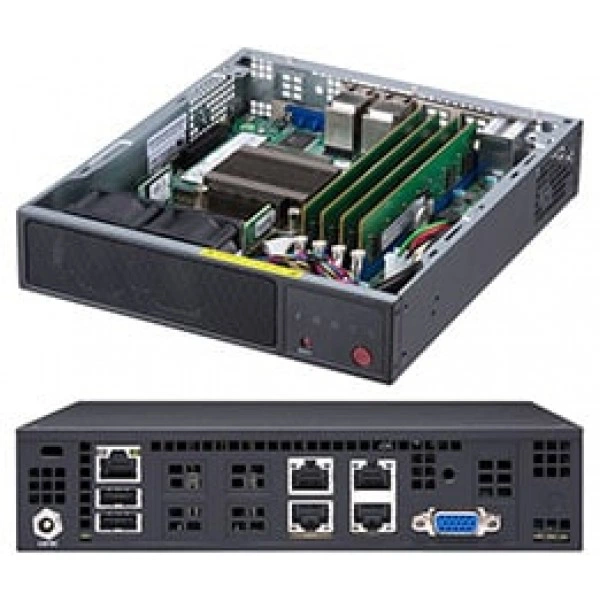

Встраиваемая система Supermicro SYS-E200-9A Mini-1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E200-9A
Supermicro SYS-E200-9A - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SDi-4C-HLN4F.
Процессоры и сокет - Intel® Atom® процессор C3558; FCBGA 1310; CPU TDP поддержка 16W.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
Объёмы модулей DIMM - 32GB, 16GB, 8GB, 4GB.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При подборе фиксируют точное исполнение SYS-E200-9A. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Технические особенности
- Системная плата: Super A2SDi-4C-HLN4F
- Процессоры и сокет: Intel® Atom® процессор C3558; FCBGA 1310; CPU TDP поддержка 16W
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB
- Программные средства управления: IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Масса: Масса брутто: 6.5 lbs (2.95 kg); Масса нетто: 3.0 lbs (1.36 kg)
- Блок питания: Блоки питания: 60W lockable питание адаптер
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Модель шасси: CSE-101F
- Кнопки: Питание On/Off кнопка
- Тип оборудования: Серверные системы
- Ширина: 7.6" (193mm) / 15" (381mm) - pkg.
- Контроль вентиляторов: Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E200-9A подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0065L4, Supermicro A2SDi-4C-HLN4F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9A. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 84W, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E302-9A. При подборе для другой конфигурации полезно проверить такое исполнение: Компактный, Компактный. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Комплектация
В спецификации поставки для SYS-E200-9A зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-290-10108-0B, MCP-290-10110-0B, CSE-101F, CBL-CUSB-0975. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E200-9A
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400
- Интерфейсы SATA
- SoC контроллер для 8 SATA3 (6Gbps) порты; 1 SATA3 (6Gbps) порт
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 2.0 порты (задний)
- Разъёмы M.2
- Интерфейс: PCI-E 3.0 x2 или SATA3; Форм-фактор: M Ключ 2242/2280
- Сетевые контроллеры
- Четыре Gigabit Ethernet LAN через Intel® C3000 SoC; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1 Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E200-9A
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 6.5 lbs (2.95 kg); Масса нетто: 3.0 lbs (1.36 kg)
- Модель
- SYS-E200-9A
- Модель шасси
- CSE-101F
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 7.6" (193mm) / 15" (381mm) - pkg.
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 256GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 60W lockable питание адаптер
- Вентиляторы
- 2x 40mm корпус вентиляторы
Подсистема хранения
- Внутренний
- 1 стационарный 2.5" SSD отсек с монтажной планкой (7mm накопитель рекомендуется; 9.5mm накопитель can be используется с Низкий-Profile память)
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3558; FCBGA 1310; CPU TDP поддержка 16W
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SDi-4C-HLN4F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием; Автоматическое отключение вентилятора CPU в спящем режиме; Включение питания режим для AC питание восстановление
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
