Артикул: SYS-E300-9A
В наличии

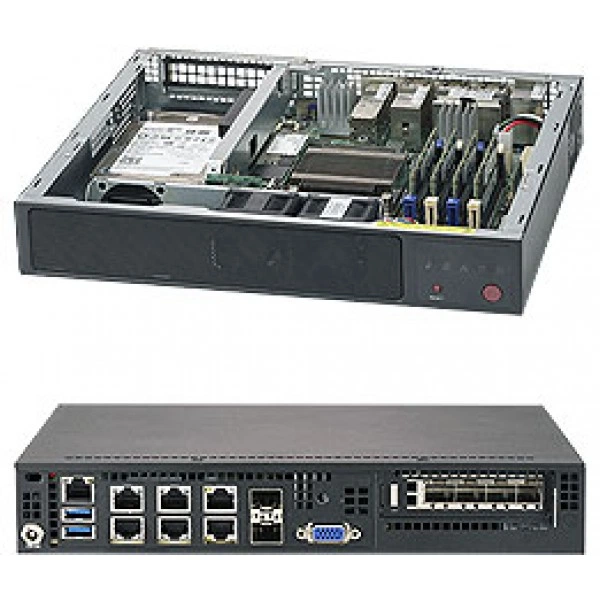

Встраиваемая система Supermicro SYS-E300-9A Mini-1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9A
Supermicro SYS-E300-9A - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SDi-TP8F.
Процессоры и сокет - Intel® Atom® процессор C3858; FCBGA 1310; CPU TDP поддержка 25W.
Количество слотов DIMM - до 64GB небуферизованная ECC/non-ECC SO-DIMM, DDR4-2400MHz, в 4 слотов DIMM.
Тип памяти - 2400/2133/1866/1600MHz.
Объёмы модулей DIMM - 16GB, 8GB, 4GB.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе фиксируют точное исполнение SYS-E300-9A. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Технические особенности
- Системная плата: Super A2SDi-TP8F
- Процессоры и сокет: Intel® Atom® процессор C3858; FCBGA 1310; CPU TDP поддержка 25W
- Количество слотов DIMM: до 64GB небуферизованная ECC/non-ECC SO-DIMM, DDR4-2400MHz, в 4 слотов DIMM
- Тип памяти: 2400/2133/1866/1600MHz
- Объёмы модулей DIMM: 16GB, 8GB, 4GB
- Вентиляторы: 2x 40mm корпус вентиляторы
- Разъёмы M.2: Интерфейс: PCI-E 3.0 x4 или SATA3; Форм-фактор: M Ключ 2242/2280
- Вывод изображения: 1 VGA порт
- Соответствие RoHS: RoHS Соответствует
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Глубина: 8.9" (226mm) / 5.59" (142mm) - pkg.
- Поддержка DOM: 1 SuperDOM (Disk on Module) разъём питания
- Интерфейсы SATA: SoC контроллер для 4 SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
- Сетевые контроллеры: Четыре LAN (2 10GBase-T, 2 10Gb SFP+) через Intel® C3000 SoC; Четыре Gigabit Ethernet LAN через Intel® i350-AM4
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9A подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro FAN-0065L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-9A-16CN8TP. Этот вариант рассматривают для проекта со следующими требованиями: 1GbE, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E200-9A. Этот вариант рассматривают для проекта со следующими требованиями: до 60W, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
Для исполнения SYS-E300-9A заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-290-30002-0B, CSE-E300, CBL-CUSB-0975, CBL-SAST-1034. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9A
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- Интерфейс: PCI-E 3.0 x4 или SATA3; Форм-фактор: M Ключ 2242/2280
- Сетевые контроллеры
- Четыре LAN (2 10GBase-T, 2 10Gb SFP+) через Intel® C3000 SoC; Четыре Gigabit Ethernet LAN через Intel® i350-AM4
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты; 2 10G SFP+ LAN порты; 2 RJ45 10GBase-T порты; 1 RJ45 Выделенный IPMI LAN порт
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9A
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9A
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Количество слотов DIMM
- до 64GB небуферизованная ECC/non-ECC SO-DIMM, DDR4-2400MHz, в 4 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866/1600MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 84W DC питание адаптер
- Вентиляторы
- 2x 40mm корпус вентиляторы
Подсистема хранения
- Внутренний
- 2 стационарный 2.5" отсеков для накопителей, один с монтажной планкой, один on base mount (1 стационарный 2.5" отсек для накопителя when AOC area is occupied)
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3858; FCBGA 1310; CPU TDP поддержка 25W
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SDi-TP8F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием; Автоматическое отключение вентилятора CPU в спящем режиме; Включение питания режим для AC питание восстановление
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
