Артикул: SYS-E300-9A-16CN8TP
В наличии

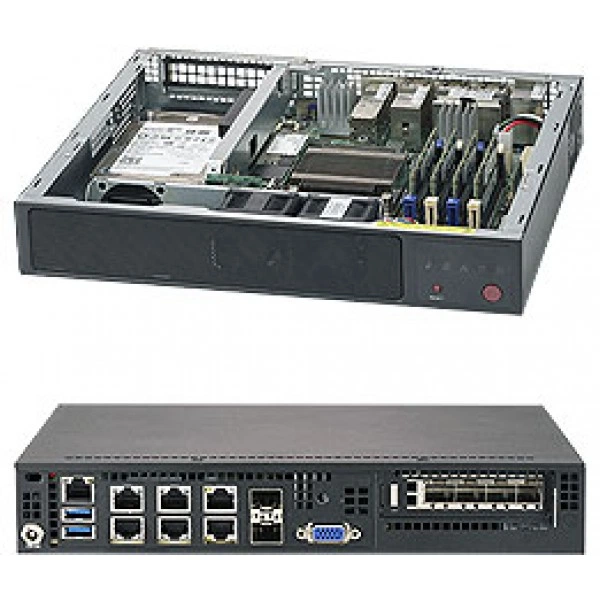

Встраиваемая система Supermicro SYS-E300-9A-16CN8TP Mini-1U, FCBGA 1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E300-9A-16CN8TP
Supermicro SYS-E300-9A-16CN8TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super MBD-A2SDI-16C-TP8F.
Процессоры и сокет - Intel® Atom® процессор C3958; 16 ядра, 2.0GHz; CPU TDP поддержка 31W; FCBGA 1310.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 64GB DDR4 ECC/non-ECC SO-DIMM.
Тип памяти - 2400/2133/1866MHz ECC/Non-ECC SO-DIMM.
Объёмы модулей DIMM - 64GB, 32GB, 16GB, 8GB, 4GB.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При подборе фиксируют точное исполнение SYS-E300-9A-16CN8TP. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Технические особенности
- Системная плата: Super MBD-A2SDI-16C-TP8F
- Процессоры и сокет: Intel® Atom® процессор C3958; 16 ядра, 2.0GHz; CPU TDP поддержка 31W; FCBGA 1310
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 64GB DDR4 ECC/non-ECC SO-DIMM
- Тип памяти: 2400/2133/1866MHz ECC/Non-ECC SO-DIMM
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB
- Модель шасси: CSE-E300
- Функции BIOS: UEFI 2.4; SMBIOS 2.7.1
- Тип оборудования: Серверные системы
- Масса: Масса брутто: 6.1 lbs (2.8 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Сетевые контроллеры: Четыре LAN с Intel® C3000 SoC: 2 10GBaseT, 2 10Gb SFP+; Четыре LAN с Intel® Ethernet Контроллер I350-AM4: 1GbE
- Ширина: 10.43" (264.8mm) / 15" (381mm) - pkg.
- Бренд: Supermicro
- Напряжение памяти: 1.2 V
- Вентиляторы: 2x 40mm корпус вентилятор
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E300-9A-16CN8TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CSE-E300, Supermicro A2SDI-16C-TP8F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E200-9A. При подборе для другой конфигурации полезно проверить такое исполнение: до 60W, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E300-8D. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1667, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Комплектация
В спецификации поставки для SYS-E300-9A-16CN8TP зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-290-30002-0B, CSE-E300, CBL-CUSB-0975, CBL-SAST-1034. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E300-9A-16CN8TP
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6Gbps) порты; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC: 2 10GBaseT, 2 10Gb SFP+; Четыре LAN с Intel® Ethernet Контроллер I350-AM4: 1GbE
- Сетевые порты LAN
- 2x SFP+ 10G Ethernet LAN порты; 2x RJ45 10GBase-T Ethernet LAN порты; 4x RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 1 PCI Express 3.0 x4 AOC слот (LP); 1 Mini-PCI-E w/ mSATA Half Размер
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E300-9A-16CN8TP
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 6.1 lbs (2.8 kg); Масса нетто: 3.45 lbs (1.56 kg)
- Модель
- SYS-E300-9A-16CN8TP
- Модель шасси
- CSE-E300
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 10.43" (264.8mm) / 15" (381mm) - pkg.
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 64GB DDR4 ECC/non-ECC SO-DIMM
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2400/2133/1866MHz ECC/Non-ECC SO-DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 84W DC питание адаптер
- Вентиляторы
- 2x 40mm корпус вентилятор
Подсистема хранения
- Внутренний
- 2 стационарный 2.5" отсеков для накопителей, один с монтажной планкой, один on base mount (1 стационарный 2.5" отсек для накопителя when AOC area is occupied)
- Разъёмы M.2
- Интерфейс: PCI-E/SATA3; Форм-фактор: M Ключ 2242/2280
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор C3958; 16 ядра, 2.0GHz; CPU TDP поддержка 31W; FCBGA 1310
Управление и совместимость
- Программные средства управления
- OOB; IPMI 2.0; KVM с выделенный LAN; NMI; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super MBD-A2SDI-16C-TP8F
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- ACPI / APM Управление питанием; CPU тепловой защита поддержка для процессор защита; Включение питания режим для AC питание восстановление
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
