Артикул: MBD-A2SDI-16C-TP8F
В наличии

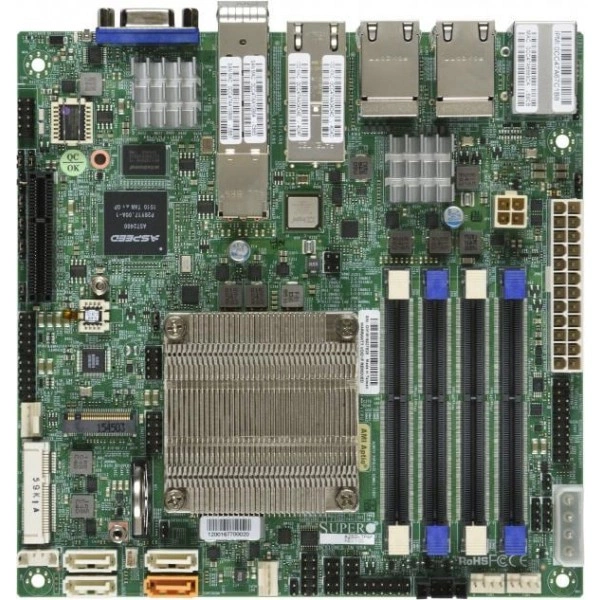

Материнская плата Supermicro A2SDI-16C-TP8F (MBD-A2SDI-16C-TP8F) Mini-ITX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDI-16C-TP8F
Supermicro A2SDI-16C-TP8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP.
Количество ядер - до 16 ядра, 16 потоки / 16MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение MBD-A2SDI-16C-TP8F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
- Количество ядер: до 16 ядра, 16 потоки / 16MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Скорость памяти: 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM Небуферизованная
- Поддержка DOM: 1 SuperDOM (Disk on Module) порты
- Напряжение памяти: 1.2V
- Видеовыходы: 1 VGA порты
- Разъёмы M.2: M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2242, 2280; Ключ: M-key
- Контроль температуры: CPU тепловой защита поддержка
- Интерфейсы SATA: SoC контроллер для 4 SATA3 (6 Gbps) порты; 4 SATA3 (6Gbps) порты
- Контроль ошибок памяти: Исправление однобитовые ошибки
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDI-16C-TP8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E300-9A-16CN8TP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-16C-TLN4F+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C-TLN4F+. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
При подборе MBD-A2SDI-16C-TP8F согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-0044L, CBL-SAST-0616, MCP-260-00098-0N, MCP-260-00100-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDI-16C-TP8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2242, 2280; Ключ: M-key
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC, 2 10GBaseT, 2 10Gb SFP+; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, 1GbE
- Сетевые порты LAN
- 4 RJ45; 2 SFP+; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x4; 1 miniPCIe с mSATA поддерживается (half плата только)
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDI-16C-TP8F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A2SDI-16C-TP8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V, +12V, +1.8V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 16 ядра, 16 потоки / 16MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3958; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 31W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
