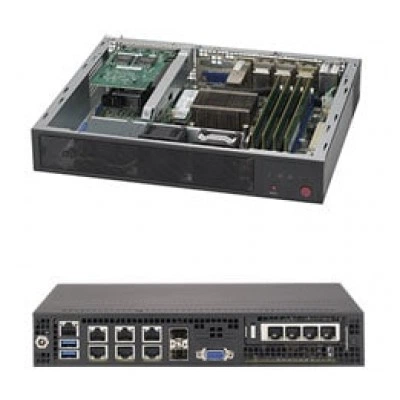

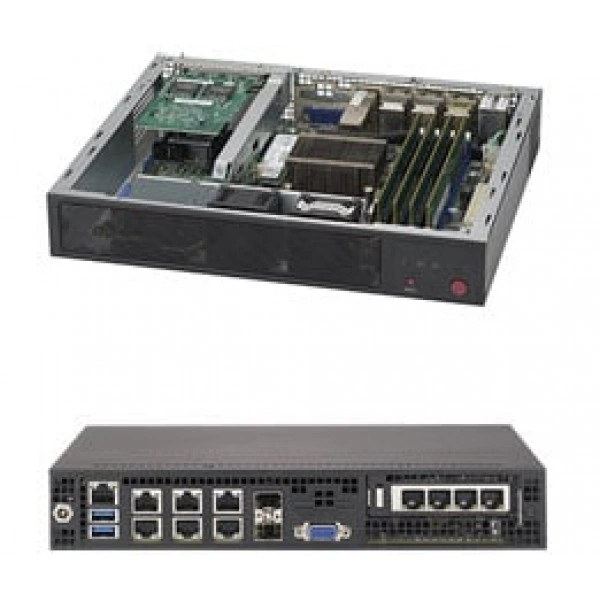

Встраиваемая система Supermicro SYS-E300-8D Mini-1U, FCBGA 1667, DDR4

Интерфейсы и расширение

Mini PCI-E

Интерфейс: PCI-E 2.0 x1; Поддержка mSATA

USB 3.0

Intel® SoC

Вывод изображения

1 VGA порт

Графическая подсистема

Aspeed AST2400

Интерфейсы SATA

SoC контроллер для 4 SATA3 (6Gbps) порты; RAID 0,1,5,10 RSTe; 4 SATA3 (6Gbps) порты

Поддержка DOM

2 SuperDOM (Disk on Module) питание разъёмы

Поддержка TPM

TPM 2.0 разъём

Порты USB

2 USB 3.0 порты (задний)

Разъёмы M.2

Интерфейс: PCI-E 3.0 x4; Форм-фактор: M Ключ 2242/2280/22110; Поддержка SATA устройства

Сетевые контроллеры

Два 10G SFP+ от D-1500 SoC; Четыре 1GbE с Intel I350-AM4; Два 1GbE с Intel I210

Сетевые порты LAN

2 10G SFP+ LAN порты; 6 1GbE LAN порты; 1 Выделенный IPMI LAN порт

Слоты PCIe

1 PCI-E 3.0 x8 слоты

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка

Чипсет

Система on Микросхема

Конструкция и монтаж

Артикул

SYS-E300-8D

Бренд

Supermicro

Высота

1.7" (43mm) / 10.87" (276mm) - pkg.

Глубина

8.9" (226mm) / 5.59" (142mm) - pkg.

Доступный Colors

Чёрный

Индикаторы

Питание LED (Жёсткий накопитель активность LED)

Кнопки

Питание On/Off кнопка

Масса

Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 3.45 lbs (1.56 kg)

Модель

SYS-E300-8D

Модель шасси

CSE-E300

Назначение изделия

Используется как вычислительный узел в составе прикладного оборудования

Тип оборудования

Серверные системы

Форм-фактор

Mini-1U

Ширина

10.43" (264.8mm) / 15" (381mm) - pkg.

Оперативная память

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)

Напряжение памяти

1.2 V

Объём памяти

4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB

Тип памяти

2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM

Питание и охлаждение

Блок питания: Блоки питания

Питание DC Адаптер

Вентиляторы

Пассивный CPU радиатор и максимум. 3x 40mm корпус вентиляторы

Подсистема хранения

Внутренний

1x 2.5" стационарный отсек для накопителя с монтажной планкой (when AOC area is not occupied)

Процессорная подсистема

Процессоры и сокет

Intel® Xeon® процессор D-1518,; 2.2GHz; CPU TDP поддержка 35W; FCBGA 1667

Ядра и кэш

4 ядра, 8 Потоки / 6MB

Управление и совместимость

Контроль вентиляторов

Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы

Программные средства управления

Intel® Узел Manager; IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер

Системная плата

Super X10SDV-TP8F

Тип BIOS

128Mb SPI Flash с AMI BIOS

Управление электропитанием

Управление питанием ACPI; +12V Питание DC Вход; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита; M.2 NGFF разъём, Узел Manager Поддержка, SDDC, Система уровень управление, UID, WOL

Функции BIOS

PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
