Артикул: SYS-E200-8D
В наличии

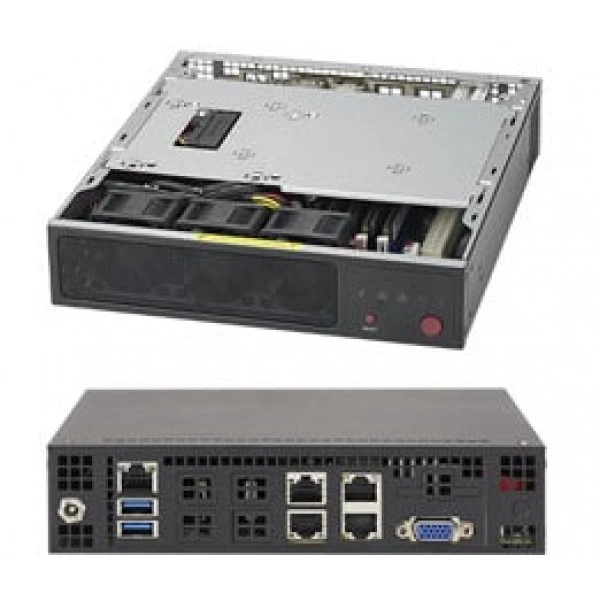

Встраиваемая система Supermicro SYS-E200-8D Mini-1U, FCBGA 1667, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E200-8D
Supermicro SYS-E200-8D - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X10SDV-6C-TLN4F.
Процессоры и сокет - Intel® Xeon® процессор D-1528; FCBGA 1667; CPU TDP поддержка 35W, 9MB, 6 ядра, 12 Потоки, 1.9-2.2GHz.
Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM.
Тип памяти - 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
Объёмы модулей DIMM - 32GB, 16GB, 8GB, 4GB.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение SYS-E200-8D. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Технические особенности
- Системная плата: Super X10SDV-6C-TLN4F
- Процессоры и сокет: Intel® Xeon® процессор D-1528; FCBGA 1667; CPU TDP поддержка 35W, 9MB, 6 ядра, 12 Потоки, 1.9-2.2GHz
- Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Тип памяти: 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB
- Высота: 1.7" (43mm) / 10.87" (276mm) - pkg.
- Артикул: SYS-E200-8D
- Блок питания: Блоки питания: Lockable 12V DC 84W питание адаптер
- Модель шасси: CSE-101F
- Функции BIOS: PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
- Поддержка DOM: 1 SuperDOM (Disk on Module) разъём питания
- Чипсет: Система on Микросхема
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Кнопки: Питание On/Off кнопка
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E200-8D подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro FAN-0065L4, Supermicro X10SDV-6C-TLN4F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E300-8D. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E300-9A. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA 1310, Mini-1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Комплектация
В заявке на SYS-E200-8D укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются MCP-290-10110-0B, CSE-101F, CBL-CUSB-0975, FAN-0065L4. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E200-8D
Интерфейсы и расширение
- Вывод изображения
- 1 VGA порт
- Графическая подсистема
- Aspeed AST2400
- Интерфейсы SATA
- SoC контроллер для 6 SATA3 (6Gbps) порты; 6 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) разъём питания
- Поддержка TPM
- TPM 2.0 разъём
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- Интерфейс: PCI-E 3.0 x4; Форм-фактор: M Ключ 2242/2280; Поддержка SATA устройства
- Сетевые контроллеры
- Два LAN через Intel® i350-AM2 Gigabit Ethernet; Два LAN через SoC 10GBase-T; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1 Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты; 2 RJ45 10GBase-T порты; 1 RJ45 Выделенный IPMI LAN порт
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E200-8D
- Бренд
- Supermicro
- Высота
- 1.7" (43mm) / 10.87" (276mm) - pkg.
- Глубина
- 8.9" (226mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 6.5 lbs (2.95 kg); Масса нетто: 3.0 lbs (1.36 kg)
- Модель
- SYS-E200-8D
- Модель шасси
- CSE-101F
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-1U
- Ширина
- 7.6" (193mm) / 15" (381mm) - pkg.
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
- Напряжение памяти
- 1.2 V
- Объём памяти
- 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC RDIMM; Поддерживается до 64GB DDR4 ECC/non-ECC UDIMM
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB
- Тип памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Питание и охлаждение
- Блок питания: Блоки питания
- Lockable 12V DC 84W питание адаптер
- Вентиляторы
- Пассивный CPU радиатор и 2x 40mm корпус вентиляторы
Подсистема хранения
- Внутренний
- 2.5" стационарный отсек для накопителя с монтажной планкой (Design для 9.5mm thickness HDD с Низкопрофильное исполнение Память)
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-1528; FCBGA 1667; CPU TDP поддержка 35W, 9MB, 6 ядра, 12 Потоки, 1.9-2.2GHz
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- IPMI 2.0; KVM с выделенный LAN; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X10SDV-6C-TLN4F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием; Автоматическое отключение вентилятора CPU в спящем режиме; Включение питания режим для AC питание восстановление
- Функции BIOS
- PCI 3.0; ACPI 5.0; USB Клавиатура поддержка; Аппаратные функции BIOS Virus защита; SMBIOS 2.8; UEFI 2.4; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
