Артикул: MBD-X11SDV-8C-TP8F
В наличии

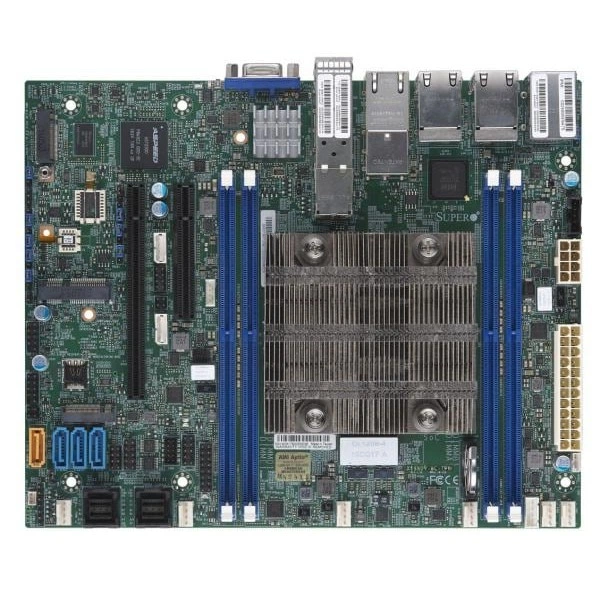

Материнская плата Supermicro X11SDV-8C-TP8F (MBD-X11SDV-8C-TP8F) Flex ATX, Intel® Xeon® процессор D-2146NT, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDV-8C-TP8F
Supermicro X11SDV-8C-TP8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Flex ATX.
Габариты - 9" x 7.25" (22.86cm x 18.42cm).
Процессоры и сокет - Intel® Xeon® процессор D-2146NT.
Количество ядер - до 8 ядра, 16 потоки / 11MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При подборе фиксируют точное исполнение MBD-X11SDV-8C-TP8F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Технические особенности
- Форм-фактор: Flex ATX
- Габариты: 9" x 7.25" (22.86cm x 18.42cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2146NT
- Количество ядер: до 8 ядра, 16 потоки / 11MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Относительная влажность хранения: 5% - 95% (без конденсации)
- Контроль напряжений: VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, 5 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения, 5 (4-pin)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Напряжение памяти: 1.2V
- Программные средства управления: NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Последовательный порт: 1 COM
- Функции BIOS: ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.2
- Модель: X11SDV-8C-TP8F
- Видеовыходы: 1 VGA D-Sub Разъём порты
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDV-8C-TP8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SSG-5019D8-TR12P. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X11SDV-4C-TP8F. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2123IT, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X11SDV-12C-TP8F. В спецификации альтернативного проекта ориентиром служат параметры: Intel® Xeon® процессор D-2166NT, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Комплектация
В спецификации поставки для MBD-X11SDV-8C-TP8F зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-260-00100-0B, MCP-260-00099-0N, SC510, SC505. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SDV-8C-TP8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA D-Sub Разъём порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты
- Интерфейсы SATA
- SoC контроллер для 12 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 SATA/PCIe 3.0 x2; Форм-фактор: 2280, 3042; Ключ: M-key, B-key
- Сетевые контроллеры
- Два LAN с 10Gbase-T; Четыре LAN с Intel® Ethernet Контроллер I350-AM4; Два LAN с 10G SFP+ LAN через SoC
- Сетевые порты LAN
- 4 RJ45; 2 SFP+; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x8,; 1 PCIe 3.0 x16; 1 Mini-PCIe
- Удалённое управление IPMI
- ASPEED AST2500
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDV-8C-TP8F
- Бренд
- Supermicro
- Габариты
- 9" x 7.25" (22.86cm x 18.42cm)
- Модель
- X11SDV-8C-TP8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Flex ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2133MT/s; до 256GB ECC RDIMM, DDR4-2133MT/s
- Контроль ошибок памяти
- Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- LRDIMM: 16GB, 32GB, 64GB, 128GB; RDIMM: 16GB, 32GB, 64GB, 128GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2133MHz)
Питание и охлаждение
- Дополнительные функции
- Система уровень управление, RoHS, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, SDDC, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED; BMC/IPMI Контроль активности LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, 5 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения, 5 (4-pin)
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 8 ядра, 16 потоки / 11MB кэш
- Процессоры и сокет
- Intel® Xeon® процессор D-2146NT
Управление и совместимость
- Программные средства управления
- NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 128MB UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.6; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
