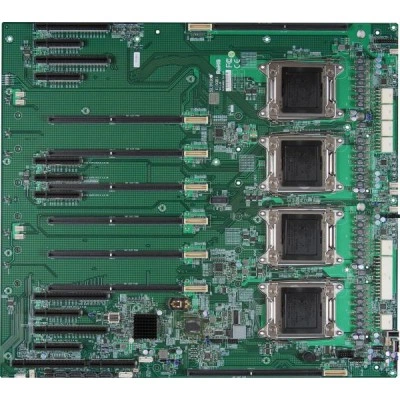

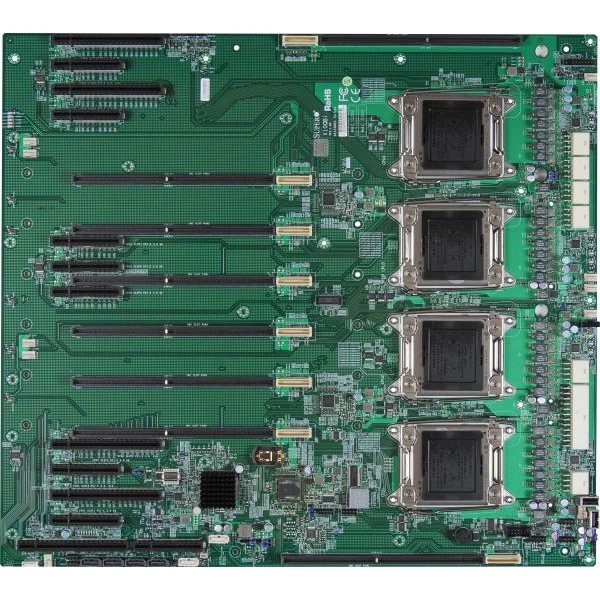

Материнская плата Supermicro X10QBi (MBD-X10QBi) специальный форм-фактор, LGA 2011, ECC DDR4

Основное описание материнской платы Supermicro X10QBi

Supermicro X10QBi - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 19" x 17" (48.26cm x 43.18cm).

Ядра и кэш - до 24 ядра / до 60 MB кэш.

Количество слотов DIMM - до 12TB 3DS ECC RDIMM, DDR4-1866MHz; до 12TB 3DS ECC LRDIMM, DDR4-1866MHz1866/1600/1333/1066/800MHz ECC DDR4, 96 слотов DIMM, до 12 TB всего память ёмкость.

Тип памяти - 1866/1600/1333/1066/800MHz ECC DDR4 SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM.

Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.

Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.

При подборе фиксируют точное исполнение MBD-X10QBi. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 19" x 17" (48.26cm x 43.18cm)
• Ядра и кэш: до 24 ядра / до 60 MB кэш
• Количество слотов DIMM: до 12TB 3DS ECC RDIMM, DDR4-1866MHz; до 12TB 3DS ECC LRDIMM, DDR4-1866MHz1866/1600/1333/1066/800MHz ECC DDR4, 96 слотов DIMM, до 12 TB всего память ёмкость
• Тип памяти: 1866/1600/1333/1066/800MHz ECC DDR4 SDRAM 72-бит, 288-pin позолоченные контакты модули DIMM
• Контроль температуры: Мониторинг для CPU и корпус окружающая среда
• Чипсет: Intel® C602J
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Графическая подсистема: Aspeed AST2400 BMC
• Тип BIOS: AMI UEFI
• Программные средства управления: IPMI2.0, SuperDoctor® III
• Видеовыходы: 2 VGA (1 задний bezel, 1 передняя панель) порты
• Контроль напряжений: +1.8V, +12V, +3.3V, +5V, +5V дежурный режим, 5 Фаза-коммутация напряжение регулятор, Чипсет Напряжение, HT, Память, VBAT
• Последовательные порты и разъёмы: 2 COM Порты (1 задний, 1 разъём); 2 fast UART 16550 последовательный
• Бренд: Supermicro
• Модель: X10QBi
• Артикул: MBD-X10QBi
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X10QBi подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SYS-4048B-TR4FT, Supermicro SYS-4048B-TRFT. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X10QRH+. Этот вариант рассматривают для проекта со следующими требованиями: последовательные порты и разъёмы: 1 COM Порт (1 задний), специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

В качестве аналога рассмотрите Supermicro X10QBL. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

Комплектация

В спецификации поставки для MBD-X10QBi зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Состав позиции согласуют с перечнем оборудования вашего проекта.
