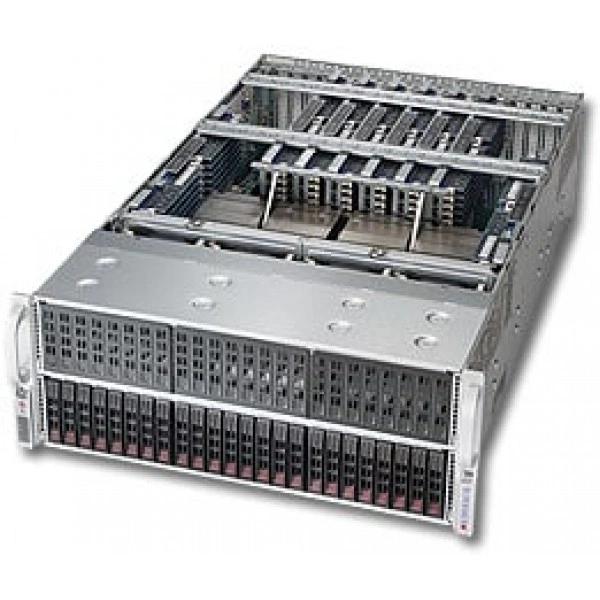

Сервер Supermicro SYS-4048B-TRFT 4U, LGA 2011, ECC DDR3

Интерфейсы и расширение

AHCI SATA

SATA3 (6Gbps) с RAID 0, 1; SATA2 (3Gbps) с RAID 0, 1, 5, 10; 2x SATA3 (6Gbps) порты; 4x SATA2 (3Gbps) порты

IPMI (через AOM)

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED 2400

Графическая подсистема

ASPEED 2400

Поддержка DOM

1 DOM (Disk on Module) разъём питания

Порты USB

2x USB 2.0 порты

Последовательные порты и разъёмы

2x Быстрый UART 16550 порты: 1 задний и 1 разъём

Сетевые порты LAN

2x RJ45 10GBase-T порты on AOM; 1x выделенный LAN порт для IPMI on AOM

Сеть Controllers (через AOM)

Intel® X540 Два Порт 10GBase-T; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBase-T;, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)

Слоты PCIe

11x PCI-E 3.0 слоты w/ 48 память слоты; (4x PCI-E 3.0 x16 и 7x PCI-E 3.0 x8); 8x PCI-E 3.0 слоты w/ 96 память слоты; (4x PCI-E 3.0 x16 и 4x PCI-E 3.0 x8)

Чипсет

Intel® C602J чипсет

Конструкция и монтаж

Артикул

SYS-4048B-TRFT

Бренд

Supermicro

Высота

7.0" (178mm)

Глубина

31.3" (795mm)

Дисковая объединительная плата

SAS/SATA HDD Объединительная плата

Доступный Colors

Чёрный

Масса

Масса нетто: 74.5 lbs (33.79 kg); Масса брутто: 115 lbs (52.16 kg)

Модель

SYS-4048B-TRFT

Модель шасси

CSE-418XA-R3240B

Назначение изделия

Служит аппаратной платформой для вычислительных сервисов и обработки данных

Тип оборудования

Серверные системы

Форм-фактор

4U Rackmountable; Стоечный Kit: Comes с the система

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

96x 240-pin DDR3 слотов DIMM; Поддерживается до 6TB DDR3 ECC Регистровая память (RDIMM) и LRDIMM в 96 слотов DIMM

Контроль ошибок памяти

Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

64GB, 32GB, 16GB, 8GB, 4GB

Тип памяти

1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

Блок питания: AC Вход

1000W Выход @ 100-120V, 12-10A, 50-60Hz; 1200W Выход @ 120-140V, 12-10A, 50-60Hz; 1620W Выход @ 180-240V, 10.5-8A, 50-60Hz

Блок питания: DC Выход

1000W: +12V/84A; +5Vsb/4A; 1200W: +12V/100A; +5Vsb/4A; 1620W: +12V/150A; +5Vsb/4A

Блок питания: Блоки питания

1620W высокий-efficiency резервируемое блок питания w/ PMBus

Блок питания: Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

4x 92mm RPM с горячей заменой Охлаждение Вентиляторы; 3x 80mm RPM с горячей заменой Задний Вытяжной вентилятор; 2x 80mm Задний Вытяжной Вентиляторы (опционально)

Воздушные кожухи

1x Воздушный кожух (MCP-310-41804-0B)

Дополнительные функции

Корпус вскрытие контроль

Контроль вентиляторов

4-pin вентилятор разъёмы с тахометр состояние мониторинг; Низкий шум вентилятор скорость управление режим

Контроль температуры

Мониторинг для CPU и система окружающая среда; Тепловой Управление для 9x вентилятор разъёмы

Процессоры и сокет

Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения.; 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V

Подсистема хранения

горячая замена

24x 2.5" Жёсткий отсеков для накопителей (по умолчанию)*; 48x 2.5" Жёсткий отсеков для накопителей (опционально); * BPN-SAS3-216A direct attached объединительная плата, система поддерживается до 24 HDDs by с использованием selected RAID/HBA плата и по умолчанию HDD подключение is на плате C602J чипсет 2 SATA3 + 4 SATA2

Процессорная подсистема

кэш

до 60 MB

Примечание:

E7-8800/4800 v2 (с использованием MB-X10QBI-MEM1 Rev 1.01 или новее); E7-8800/4800 v4/v3 (с использованием MB-X10QBI-MEM1 Rev 2.0 или новее)

Процессоры и сокет

Intel® Xeon® процессор; E7-8800 v4/v3, E7-4800 v4/v3; семейство; (до 24 ядра и 165W TDP); Четыре сокет R1 (LGA 2011)

Системная шина

QPI до 9.6 GT/s

Управление и совместимость

Системная плата

Super X10QBi

Тип BIOS

16MB SPI Flash EEPROM с AMI® BIOS

Функции BIOS

Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
