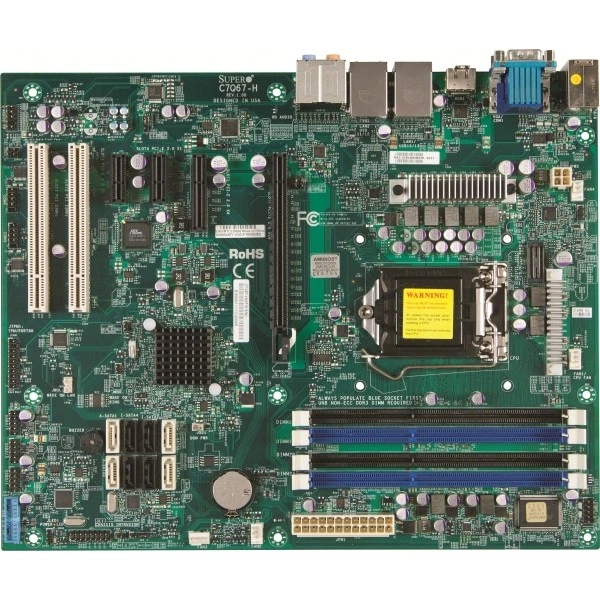

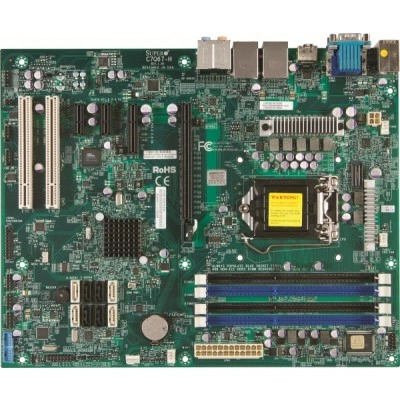

Материнская плата Supermicro C7Q67-H (MBD-C7Q67-H) ATX, LGA-1155, DDR3

Основное описание материнской платы Supermicro C7Q67-H

Supermicro C7Q67-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - ATX.

Процессоры и сокет - Intel® 2nd поколение Core? i3 серия, Intel® 2nd поколение Core? i5 серия, Intel® 2nd поколение Core? i7 серия, Intel® Celeron®, Intel® Pentium®vSingle сокет LGA-1155 (сокет H2) поддерживается, CPU TDP поддержка до 95W TDP.

Количество слотов DIMM - 32GB небуферизованная non-ECC UDIMM, DDR3-1333MHz, в 4 слотов DIMM.

Чипсет - Intel® Q67 Express.

Интерфейсы SATA - Intel® Q67 Express контроллер для 4 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps) RAID 0,1,5,10ASM1061 контроллер для 2 SATA3 (6 Gbps) порты; RAID 0,1.

Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.

Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.

При подборе фиксируют точное исполнение MBD-C7Q67-H. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.

Технические особенности

• Форм-фактор: ATX
• Процессоры и сокет: Intel® 2nd поколение Core? i3 серия, Intel® 2nd поколение Core? i5 серия, Intel® 2nd поколение Core? i7 серия, Intel® Celeron®, Intel® Pentium®vSingle сокет LGA-1155 (сокет H2) поддерживается, CPU TDP поддержка до 95W TDP
• Количество слотов DIMM: 32GB небуферизованная non-ECC UDIMM, DDR3-1333MHz, в 4 слотов DIMM
• Чипсет: Intel® Q67 Express
• Интерфейсы SATA: Intel® Q67 Express контроллер для 4 SATA2 (3 Gbps) порты; 2 SATA3 (6 Gbps) RAID 0,1,5,10ASM1061 контроллер для 2 SATA3 (6 Gbps) порты; RAID 0,1
• Графическая подсистема: Intel® HD 3000 Graphics
• Поддержка TPM: 1 TPM Микросхема
• Видеовыходы: 1 VGA порт, 1 HDMI порт
• Порты USB: 12 USB 2.0 порты (6 задний + 6 через разъёмы)2 USB 3.2 Gen1 порты (2 через разъёмы)
• Сетевые контроллеры: Один LAN с Intel® 82579LM Gigabit Ethernet Контроллер; Один LAN с Intel® 82574L Ethernet Контроллер
• Слоты PCIe: 1 PCI-E 2.0 x161 PCI-E 2.0 x42 PCI-E 2.0 x11 PCI2 - 5V PCI 32bit
• Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы), Скорость вентилятора управление, Индикатор перегрева индикация, PWM вентилятор скорость управление, Система уровень управление, Тепловой управление тахометр вентилятор разъёмы
• Контроль напряжений: +12V, +3.3V, +5V, +5V дежурный режим, 6 -вентилятор состояние, Корпус вскрытие разъём, Контроль CPU напряжения, Поддерживается система управление утилита
• Последовательные порты и разъёмы: 4 COM Порты (1 задний, 3 разъёмы); 4 fast UART 16550 последовательный
• Бренд: Supermicro
• Модель: C7Q67-H
• Артикул: MBD-C7Q67-H
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро C7Q67-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.

Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro C7Z87, Supermicro C7Z87-OCE. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro C7Z87. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA-1150, последовательные порты и разъёмы: 2 COM Порты (2 разъёмы). Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro C7Z87-OCE. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 1150, последовательные порты и разъёмы: 1 COM Порт (1 разъём). Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Комплектация

При подборе MBD-C7Q67-H согласуйте комплект оборудования с проектной схемой монтажа и подключений. Сопрягаемые компоненты проверяют по проектной спецификации.
