Артикул: MBD-A3SPI-8C-LN6PF
В наличии

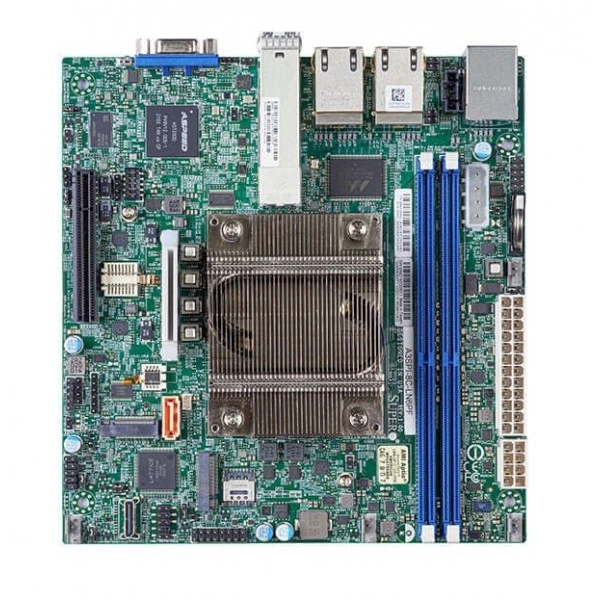

Материнская плата Supermicro A3SPI-8C-LN6PF (MBD-A3SPI-8C-LN6PF) Mini-ITX, FCBGA-2106, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A3SPI-8C-LN6PF
Supermicro A3SPI-8C-LN6PF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 7.1" (17.14cm x 18.03cm).
Процессоры и сокет - Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP.
Количество ядер - до 8 ядра / 9MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
При подборе фиксируют точное исполнение MBD-A3SPI-8C-LN6PF. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 7.1" (17.14cm x 18.03cm)
- Процессоры и сокет: Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP
- Количество ядер: до 8 ядра / 9MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s
- Напряжение памяти: 1.2V
- Последовательный порт: 1 COM
- Функции BIOS: UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
- Сетевые порты LAN: 4 RJ45 Gigabit Ethernet LAN порты; 2 SFP+
- Индикаторы: UID/remote UID LED
- Удалённое управление IPMI: ASPEED AST2500 BMC
- Бренд: Supermicro
- Объёмы модулей DIMM: 8GB, 16GB, 32GB, 64GB
- Дополнительные функции: UID, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel® QuickAssist Technology
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A3SPI-8C-LN6PF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A3SSV-8C-SPLN10F. При подборе для другой конфигурации полезно проверить такое исполнение: Flex ATX, Flex ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro A2SDi-8C-HLN4F. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1310, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.
Комплектация
Для исполнения MBD-A3SPI-8C-LN6PF заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MCP-260-00173-0N, CBL-SAST-0933, CBL-0044L, MCP-260-00175-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A3SPI-8C-LN6PF
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Графическая подсистема
- 1 Aspeed AST2500 BMC порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 Oculink
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 3.0 x4; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280, 3052; Ключ: M-key, B-key
- Сетевые контроллеры
- Два LAN с SoC; Четыре LAN с Intel® C5000 SoC, 1GbE
- Сетевые порты LAN
- 4 RJ45 Gigabit Ethernet LAN порты; 2 SFP+
- Слоты PCIe
- 1 PCIe 3.0 x2 (в x8 слот)
- Удалённое управление IPMI
- ASPEED AST2500 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A3SPI-8C-LN6PF
- Бренд
- Supermicro
- Габариты
- 6.7" x 7.1" (17.14cm x 18.03cm)
- Модель
- A3SPI-8C-LN6PF
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 128GB ECC RDIMM, DDR4-2933MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB
- Скорость памяти
- 2933/2666/2400 MT/s ECC DDR4 RDIMM
Питание и охлаждение
- Дополнительные функции
- UID, RoHS, M.2 NGFF разъём, Корпус вскрытие разъём, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, Intel® QuickAssist Technology
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 -вентилятор состояние, 3.3V дежурный режим, 1.2V (VDIMM), 1.05 (PCH), +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 8 ядра / 9MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C5325; Один сокет FCBGA-2106 поддерживается, CPU TDP поддерживается до 41W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка, SuperDoctor® 5
- Тип BIOS
- 32MB AMI UEFI
- Управление электропитанием
- ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита, Включение питания режим для AC питание восстановление
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Блокировка системной конфигурации
- Функции BIOS
- UEFI 2.7; SMBIOS 3.0 или новее; ACPI 6.0 или новее
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
