Артикул: MBD-A2SDi-TP8F
В наличии

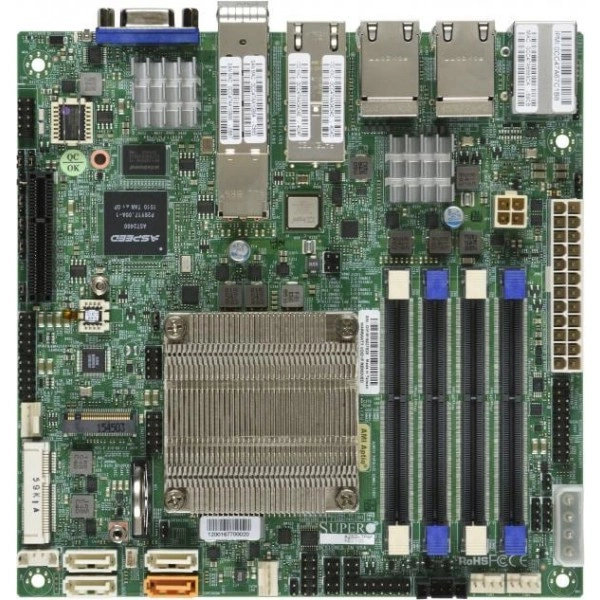

Материнская плата Supermicro A2SDi-TP8F (MBD-A2SDi-TP8F) Mini-ITX, FCBGA-1310, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SDi-TP8F
Supermicro A2SDi-TP8F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Atom® процессор C3858; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP.
Количество ядер - до 12 ядра, 12 потоки / 12MB кэш.
Количество слотов DIMM - 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение MBD-A2SDi-TP8F. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Atom® процессор C3858; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP
- Количество ядер: до 12 ядра, 12 потоки / 12MB кэш
- Количество слотов DIMM: 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s
- Интерфейсы SATA: SoC контроллер для 4 SATA3 (6 Gbps) порты; 4 SATA3 (6Gbps) порты
- Относительная влажность хранения: 10% - 95% (без конденсации)
- Бренд: Supermicro
- Объёмы модулей DIMM: 4GB, 8GB, 16GB
- Индикаторы: UID/remote UID LED
- Контроль вентиляторов: 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Слоты PCIe: 1 PCIe 3.0 x4; 1 miniPCIe с mSATA поддерживается (half плата только)
- Чипсет: Система on Микросхема
- Артикул: MBD-A2SDi-TP8F
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SDi-TP8F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E300-9A. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10SDV-8C-TLN4F+. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X10SDV-12C-TLN4F+. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA1667, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
Для исполнения MBD-A2SDi-TP8F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, CBL-SAST-0616, MCP-260-00098-0N, MCP-260-00100-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SDi-TP8F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2400 BMC порты
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; 4 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM Разъём
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: PCIe 3.0 x4; SATA; Форм-фактор: 2242, 2280; Ключ: M-key
- Сетевые контроллеры
- Четыре LAN с Intel® C3000 SoC, 2 10GBaseT, 2 10Gb SFP+; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, 1GbE
- Сетевые порты LAN
- 4 RJ45; 2 SFP+; 2 RJ45 10GBase-T порты
- Слоты PCIe
- 1 PCIe 3.0 x4; 1 miniPCIe с mSATA поддерживается (half плата только)
- Удалённое управление IPMI
- ASPEED AST2400 BMC
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SDi-TP8F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- A2SDi-TP8F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 64GB небуферизованная ECC/non-ECC SODIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 4GB, 8GB, 16GB
- Скорость памяти
- 2400/2133/1866/1600 MT/s ECC/non-ECC DDR4 SODIMM Небуферизованная
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, 12V DC или ATX Питание Source, SDDC, Innovation Engine, 4-pin 12v DC разъём питания
- Индикаторы
- UID/remote UID LED
- Контроль вентиляторов
- 4x 4-pin вентилятор разъёмы (до 4 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, Скорость вентилятора управление, Две зоны охлаждения, 4 вентиляторы с тахометр мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация, Поддержка 3-pin вентиляторы (w/o скорость управление)
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, Корпус вскрытие разъём, 4 вентиляторы с тахометр мониторинг, 4 -вентилятор состояние, 1.2V (VDIMM), 1.05 (PCH), +5V, +12V, +1.8V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 12 ядра, 12 потоки / 12MB кэш
- Процессоры и сокет
- Intel® Atom® процессор C3858; Один сокет FCBGA-1310 поддерживается, CPU TDP поддерживается до 25W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5, IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, ATX Питание разъём, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- UEFI 2.4; SMBIOS 2.7.1
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
