Артикул: MBD-A2SAN-H
В наличии

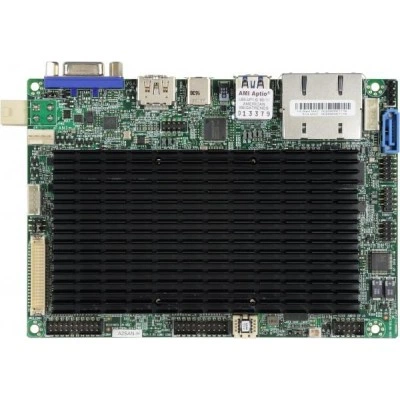

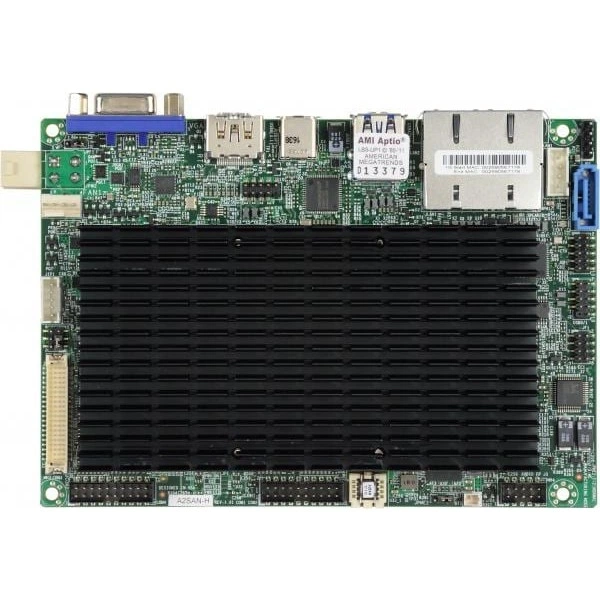

Материнская плата Supermicro A2SAN-H (MBD-A2SAN-H) FCBGA-1296, DDR3, количество ядер: до 4 ядра, 4 потоки
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro A2SAN-H
Supermicro A2SAN-H - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - 3.5" SBC.
Габариты - 5.7" x 4" (14.6cm x 10.16cm).
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP.
Количество ядер - до 4 ядра, 4 потоки.
Количество слотов DIMM - 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Развитие конфигурации удобнее планировать с резервом под рабочие данные. Для этого заранее определяют текущую потребность и предполагаемый рост задачи.
При подборе фиксируют точное исполнение MBD-A2SAN-H. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Форм-фактор: 3.5" SBC
- Габариты: 5.7" x 4" (14.6cm x 10.16cm)
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
- Количество ядер: до 4 ядра, 4 потоки
- Количество слотов DIMM: 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Температура хранения: -40°C - 85°C (-40°F - 185°F)
- Разъёмы M.2: M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Контроль вентиляторов: 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль температуры: CPU тепловой защита поддержка
- Слоты PCIe: 1 Полный размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 M.2 2280 B-key (PCIe Gen2 x 1,SATA x 1)
- Напряжение памяти: 1.35V
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210-AT
- Функции BIOS: ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро A2SAN-H подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При длительных расчётах оценивают поведение системы под рабочей нагрузкой. Проверку проводят на данных, характерных для приложения.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro A2SAN-L, Supermicro A2SAN-E-WOHS. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A2SAN-L. Этот вариант рассматривают для проекта со следующими требованиями: количество ядер: до 2 ядра, 2 потоки, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro A2SAN-E-WOHS. При подборе для другой конфигурации полезно проверить такое исполнение: количество ядер: до 4 ядра, 4 потоки / 2MB кэш, 3.5" SBC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
Комплектование позиции MBD-A2SAN-H удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-OTHR-0986, CBL-CUSB-0984, SNK-C0103L, CBL-SAST-0881. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-A2SAN-H
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты, 1 48-бит LVDS порты
- Графическая подсистема
- 1 Intel® HD Graphics порты
- Дополнительные интерфейсы
- 1 8-бит GPIO разъём; 1 SMBus разъём; 1 Система Вентилятор; 1 Panel backlight питание разъём; 1 Speaker; 1 HD Аудио разъём (Mic-в/Headphone-out)
- Интерфейсы SATA
- SoC контроллер для 1 SATA3 (6 Gbps) порты; 1 SATA3 (6Gbps) порты
- Поддержка TPM
- 1 TPM Микросхема
- Последовательный порт
- 4 COM
- Разъёмы M.2
- M.2 Интерфейс: SATA; PCIe 2.0 x1; USB 2.0; Форм-фактор: 2280; Ключ: B-key
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 2 RJ45
- Слоты PCIe
- 1 Полный размер Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 M.2 2280 B-key (PCIe Gen2 x 1,SATA x 1)
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-A2SAN-H
- Бренд
- Supermicro
- Габариты
- 5.7" x 4" (14.6cm x 10.16cm)
- Модель
- A2SAN-H
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- 3.5" SBC
Оперативная память
- Количество слотов DIMM
- 1 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1866 MT/s non-ECC DDR3 SODIMM Небуферизованная DDR3L до 8GB
Питание и охлаждение
- Дополнительные функции
- WOL, Система уровень управление, RoHS, M.2 NGFF разъём, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, ACPI питание управление, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED
- Контроль вентиляторов
- 1x 4-pin вентилятор разъём (до 1 вентилятор); Тепловой управление тахометр вентилятор разъёмы; Система уровень управление; PWM вентилятор скорость управление; Низкий шум вентилятор скорость управление; Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, 3.3V дежурный режим, +5V, +3.3V, +12V, +1.35V, VCGI
- Контроль температуры
- CPU тепловой защита поддержка
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9.5W TDP
Управление и совместимость
- Программные средства управления
- Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO); SuperDoctor 5
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, Управление из питание-on для восстановление от AC питание потеря, Force Питание On by Перемычка
- Функции BIOS
- ACPI 6.0; SMBIOS 3.0; UEFI 2.5; PCI FW 3.0
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
