Артикул: SYS-E50-9AP
В наличии

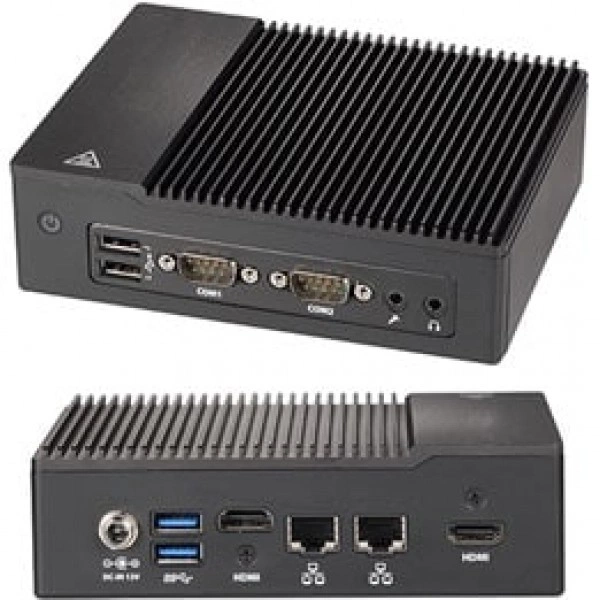

Встраиваемая система Supermicro SYS-E50-9AP специальный форм-фактор, FCBGA 1296, до 40W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E50-9AP
Supermicro SYS-E50-9AP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAP-H.
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет.
Тип памяти - DDR3L до 1866MHz.
Объёмы модулей DIMM - 8GB, 4GB.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
При подборе фиксируют точное исполнение SYS-E50-9AP. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Системная плата: Super A2SAP-H
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Тип памяти: DDR3L до 1866MHz
- Объёмы модулей DIMM: 8GB, 4GB
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Доступный Colors: Чёрный
- Модель: SYS-E50-9AP
- Соответствие RoHS: RoHS Соответствует
- Тип BIOS: AMI UEFI
- Блок питания: Блоки питания: 40W lockable 12V DC питание адаптер
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210-IT
- Форм-фактор: специальный форм-фактор
- Условия эксплуатации и требования: Рабочая температура:; -20°C до 50°C (-4°F до 122°F) с 0.7 m/s воздух поток; с M.2 SATA SSD; 0°C до 40°C (32°F до 104°F); с HDD; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E50-9AP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При развитии парка проверяют, какие требования остаются общими для систем. Точную модификацию выбирают с учётом роли каждого узла.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAP-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E100-9AP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 3.5" SBC, глубина: 5.94" (151mm) / 11" (279mm) - pkg. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E100-9APP. Этот вариант рассматривают для проекта со следующими требованиями: 3.5" SBC, глубина: 5.94" (151mm) / 11" (279mm) - pkg. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Комплектация
При подборе SYS-E50-9AP согласуйте комплект оборудования с проектной схемой монтажа и подключений. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E50-9AP
Интерфейсы и расширение
- COM
- 2 COM (RS-232/422/485)
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 2 HDMI порты
- Графическая подсистема
- Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Поддержка TPM
- 1 TPM 2.0 на плате
- Порты USB
- 2 USB 3.0 порты (задний); 2 USB 2.0 порты
- Разъёмы M.2
- 1 M.2 B-key 2242/3042 для хранение данных; 1 M.2 E-key 2230 для communication модуль
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-IT
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Полный размер Mini-PCIe; 1 Half размер Mini-PCIe
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E50-9AP
- Бренд
- Supermicro
- Высота
- 1.72" (44mm)
- Глубина
- 4.64" (118mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Модель
- SYS-E50-9AP
- Модель шасси
- CSE-E50
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Специальный форм-фактор
- Ширина
- 5.82" (148mm)
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB
- Тип памяти
- DDR3L до 1866MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 40W lockable 12V DC питание адаптер
- Вентиляторы
- Fanless design
Подсистема хранения
- Внутренний
- 1 SATA 3.0 для 7mm 2.5" SATA SSD OR; 1 M.2 B-key 2242/3042 для SATA SSD
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAP-H
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -20°C до 50°C (-4°F до 122°F) с 0.7 m/s воздух поток; с M.2 SATA SSD; 0°C до 40°C (32°F до 104°F); с HDD; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
