Артикул: SYS-E50-9AP-WIFI
В наличии

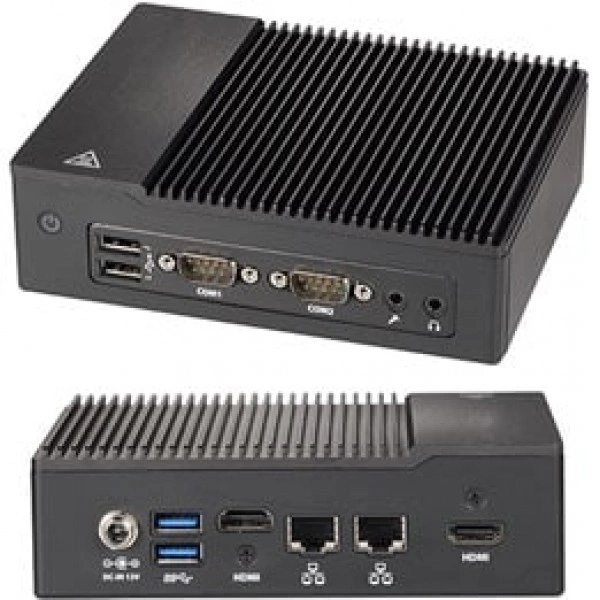

Встраиваемая система Supermicro SYS-E50-9AP-WIFI специальный форм-фактор, FCBGA 1296, до 40W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E50-9AP-WIFI
Supermicro SYS-E50-9AP-WIFI - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAP-H.
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет.
Тип памяти - DDR3L до 1866MHz.
Объёмы модулей DIMM - 8GB, 4GB.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При подборе фиксируют точное исполнение SYS-E50-9AP-WIFI. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super A2SAP-H
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Тип памяти: DDR3L до 1866MHz
- Объёмы модулей DIMM: 8GB, 4GB
- Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210-IT
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор: специальный форм-фактор
- Модель: SYS-E50-9AP-WIFI
- Сетевые порты LAN: 2 RJ45 Gigabit Ethernet LAN порты
- Тип оборудования: Серверные системы
- Артикул: SYS-E50-9AP-WIFI
- Масса: Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Бренд: Supermicro
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E50-9AP-WIFI подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAP-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-9AP-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 3.5" SBC, тип памяти: DDR3L до 1866MHz (8GB). Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E100-9AP. При подборе для другой конфигурации полезно проверить такое исполнение: 3.5" SBC, глубина: 5.94" (151mm) / 11" (279mm) - pkg. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
Комплектование позиции SYS-E50-9AP-WIFI удобно проверить по перечню компонентов вашей системы до оформления заказа. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-E50-9AP-WIFI
Интерфейсы и расширение
- COM
- 2 COM (RS-232/422/485)
- Wifi
- Два Band Wireless и Bluetooth 4.2 (FCC ID в US и CE в Europe)
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 2 HDMI порты
- Графическая подсистема
- Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Поддержка TPM
- 1 TPM 2.0 на плате
- Порты USB
- 2 USB 3.0 порты (задний); 2 USB 2.0 порты
- Разъёмы M.2
- 1 M.2 B-key 2242/3042 для хранение данных
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-IT
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Полный размер Mini-PCIe; 1 Half размер Mini-PCIe
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E50-9AP-WIFI
- Бренд
- Supermicro
- Высота
- 1.72" (44mm)
- Глубина
- 4.64" (118mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Модель
- SYS-E50-9AP-WIFI
- Модель шасси
- CSE-E50
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Специальный форм-фактор
- Ширина
- 5.82" (148mm)
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB
- Тип памяти
- DDR3L до 1866MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 40W lockable 12V DC питание адаптер
- Вентиляторы
- Fanless design
Подсистема хранения
- Внутренний
- 1 SATA 3.0 для 7mm 2.5" SATA SSD OR; 1 M.2 B-key 2242/3042 для SATA SSD
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAP-H
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 50°C (32°F до 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
