Артикул: SYS-E50-9AP-N5
В наличии

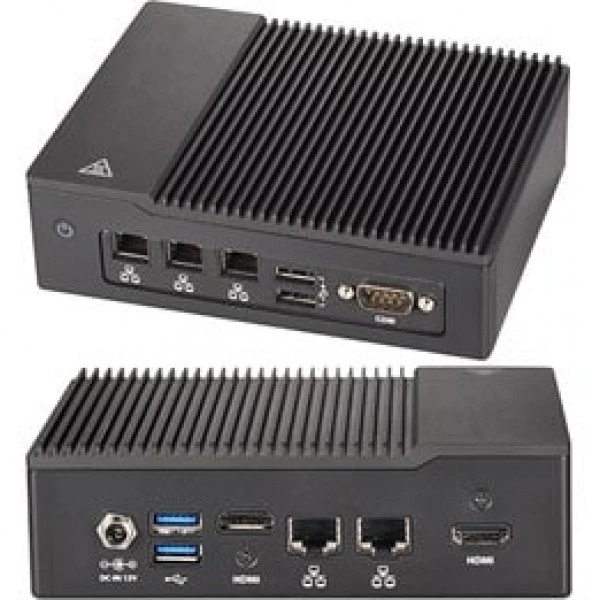

Встраиваемая система Supermicro SYS-E50-9AP-N5 специальный форм-фактор, FCBGA 1296, до 40W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E50-9AP-N5
Supermicro SYS-E50-9AP-N5 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAP-H.
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет.
Тип памяти - DDR3L до 1866MHz.
Объёмы модулей DIMM - 8GB, 4GB.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение SYS-E50-9AP-N5. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Системная плата: Super A2SAP-H
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Тип памяти: DDR3L до 1866MHz
- Объёмы модулей DIMM: 8GB, 4GB
- Условия эксплуатации и требования: Рабочая температура:; -20°C до 50°C (-4°F до 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
- Соответствие RoHS: RoHS Соответствует
- Слоты PCIe: 1 Half размер Mini-PCIe
- Модель шасси: CSE-E50
- Масса: Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Графическая подсистема: Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Ширина: 5.82" (148mm)
- Управление электропитанием: +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка
- Видеовыходы: 2 HDMI порт
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E50-9AP-N5 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAP-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-9AP-L. Этот вариант рассматривают для проекта со следующими требованиями: 3.5" SBC, тип памяти: DDR3L до 1866MHz (8GB). Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E100-9AP. В спецификации альтернативного проекта ориентиром служат параметры: 3.5" SBC, глубина: 5.94" (151mm) / 11" (279mm) - pkg. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Комплектация
При заказе согласуйте состав позиции SYS-E50-9AP-N5 вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E50-9AP-N5
Интерфейсы и расширение
- COM
- 1 COM
- Аудиоподсистема
- ALC 888S HD Аудио
- Видеовыходы
- 2 HDMI порт
- Графическая подсистема
- Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Поддержка TPM
- 1 TPM 2.0 на плате
- Порты USB
- 2 USB 3.0 порты (задний); 2 USB 2.0 порты (передний)
- Разъёмы M.2
- 1 M.2 B-key 2242 для хранение данных (SATA SSD); 1 M.2 E-key 2230 для communication модуль
- Сетевые контроллеры
- 5 LAN с Intel® Ethernet Контроллер I210-IT
- Сетевые порты LAN
- 5 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Half размер Mini-PCIe
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E50-9AP-N5
- Бренд
- Supermicro
- Высота
- 1.72" (44mm)
- Глубина
- 4.64" (118mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Масса упаковки
- 5.5" (H) x 9.5" (W) x 8" (D)
- Модель
- SYS-E50-9AP-N5
- Модель шасси
- CSE-E50
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Специальный форм-фактор
- Ширина
- 5.82" (148mm)
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB
- Тип памяти
- DDR3L до 1866MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 40W lockable 12V DC питание адаптер
- Вентиляторы
- Fanless design
Подсистема хранения
- Внутренний
- 1 SATA 3.0 для 7mm 2.5" SATA SSD OR; 1 M.2 B-key 2242 для SATA SSD
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAP-H
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -20°C до 50°C (-4°F до 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
