Артикул: SYS-E50-9AP-L
В наличии

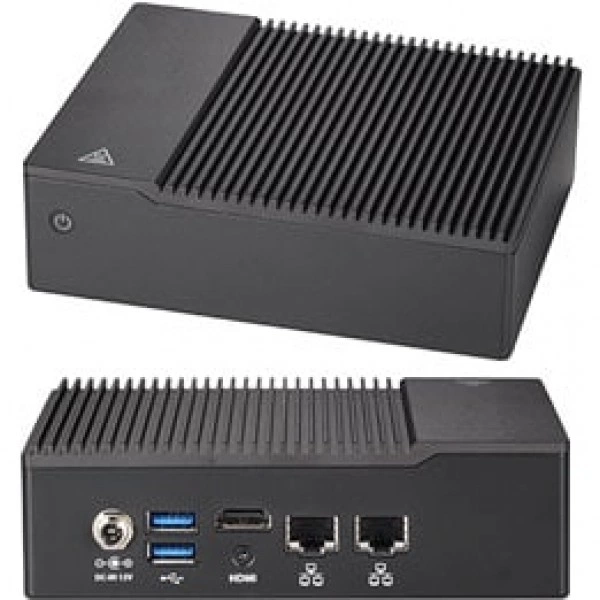

Встраиваемая система Supermicro SYS-E50-9AP-L специальный форм-фактор, FCBGA 1296, до 40W
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E50-9AP-L
Supermicro SYS-E50-9AP-L - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAP-H.
Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C.
Объём памяти - до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет.
Тип памяти - DDR3L до 1866MHz.
Объёмы модулей DIMM - 8GB, 4GB.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение SYS-E50-9AP-L. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Системная плата: Super A2SAP-H
- Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
- Объём памяти: до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Тип памяти: DDR3L до 1866MHz
- Объёмы модулей DIMM: 8GB, 4GB
- Напряжение памяти: 1.35 V
- Графическая подсистема: Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Артикул: SYS-E50-9AP-L
- Чипсет: Система on Микросхема
- Разъёмы M.2: 1 M.2 B-key 2242 для хранение данных (SATA SSD)
- Блок питания: Блоки питания: 40W lockable 12V DC питание адаптер
- Тип BIOS: AMI UEFI
- Кнопки: Питание On/Off кнопка
- Порты USB: 2 USB 3.0 порты (задний)
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E50-9AP-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAP-H. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E102-9AP-L. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 3.5" SBC, тип памяти: DDR3L до 1866MHz (8GB). Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SYS-E100-9AP. В спецификации альтернативного проекта ориентиром служат параметры: 3.5" SBC, глубина: 5.94" (151mm) / 11" (279mm) - pkg. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Комплектация
Для исполнения SYS-E50-9AP-L заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-E50-9AP-L
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 HDMI порт
- Графическая подсистема
- Intel® HD Graphics; HDMI (максимум. разрешение до 3840 x 2160 @ 30Hz)
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- 1 M.2 B-key 2242 для хранение данных (SATA SSD)
- Сетевые контроллеры
- Два LAN с Intel® Ethernet Контроллер I210-IT
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- 1 Half размер Mini-PCIe
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E50-9AP-L
- Бренд
- Supermicro
- Высота
- 1.72" (44mm)
- Глубина
- 4.64" (118mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 3.52 lbs (1.6 kg); Масса нетто: 2.2 lbs (1 kg)
- Масса упаковки
- 5.5" (H) x 9.5" (W) x 8" (D)
- Модель
- SYS-E50-9AP-L
- Модель шасси
- CSE-E50-L
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- Специальный форм-фактор
- Ширина
- 5.82" (148mm)
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- до 8GB небуферизованная non-ECC SO-DIMM, DDR3L-1866MHz, в 1 DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB
- Тип памяти
- DDR3L до 1866MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 40W lockable 12V DC питание адаптер
- Вентиляторы
- Fanless design
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940; Один сокет FCBGA 1296; 9.5W, 4C
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAP-H
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- +12V Питание DC Вход; Управление питанием ACPI; Управление из питание-on для восстановление от AC питание потеря; Force Питание On by Перемычка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -20°C до 50°C (-4°F до 122°F) с 0.7 m/s воздух поток; При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации); The использование из industrial grade ширина-температура peripherals требуется до meet 50°C рабочий температура.
