Артикул: SYS-E403-9D-16C-IPD2
В наличии

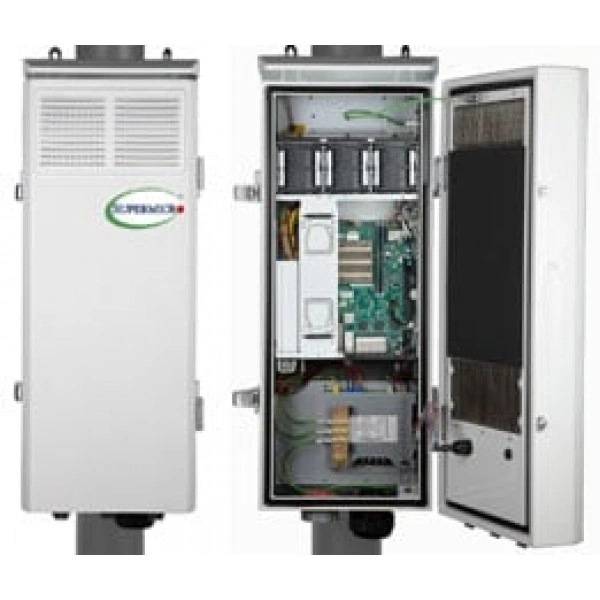

Встраиваемая система Supermicro SYS-E403-9D-16C-IPD2 Intel® Xeon® процессор D-2183IT, ECC DDR4, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-16C-IPD2
Supermicro SYS-E403-9D-16C-IPD2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-16C-TP13F+.
Процессоры и сокет - Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W.
Ядра и кэш - 16 ядра, 32 потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение SYS-E403-9D-16C-IPD2. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Технические особенности
- Системная плата: Super X11SDW-16C-TP13F+
- Процессоры и сокет: Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш: 16 ядра, 32 потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Видеовыходы: VGA через Aspeed AST2500 BMC; 1 VGA порт
- Всего Питание: 900W -44 Vdc до -59 Vdc, поддержка два питание вход
- Бренд: Supermicro
- Внутренний: 4 Внутренний 2.5" отсеков для накопителей
- Порты USB: 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Соответствие RoHS: RoHS Соответствует
- Глубина: 10.16" (258mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-16C-IPD2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c352595, Supermicro X11SDW-16C-TP13F+. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-IP. В спецификации альтернативного проекта ориентиром служат параметры: 1GbE, 10GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14CN-IPD2. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Intel® Xeon® процессор D-2177NT, 1GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Комплектация
При заказе согласуйте состав позиции SYS-E403-9D-16C-IPD2 вместе с монтажными принадлежностями для выбранной установки. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-E403-9D-16C-IPD2
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты, SSD только; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- 4x 10G SFP+ LAN через SoC; 8x RJ45 Gigabit Ethernet LAN с Intel® Ethernet Контроллер I350-AM4; 1x RJ45 Gigabit Ethernet с Intel I210
- Сетевые порты LAN
- 4 10G SFP+ LAN порты; 9 RJ45 Gigabit Ethernet LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FH3/4L) слоты или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FH3/4L) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-16C-IPD2
- Бренд
- Supermicro
- Высота
- 32.31" (821mm)
- Глубина
- 10.16" (258mm)
- Доступный Colors
- Белый
- Индикаторы
- Тепловой Датчик LED; Сервер Питание LED; Heater Питание LED; Main Питание LED; Вентилятор LED; Cabinet Intrusion LED
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса
- Масса брутто: 157 lbs (71.21 kg); Масса нетто: 101.5 lbs (46.04 kg)
- Модель
- SYS-E403-9D-16C-IPD2
- Модель шасси
- CSE-B403-IP65
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- IP65 Блейд-корзина
- Ширина
- 12.56" (319mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
- Всего Питание
- 900W -44 Vdc до -59 Vdc, поддержка два питание вход
- Сервер Питание
- 600W Short depth DC48V вход Резервируемое Блоки питания
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш
- 16 ядра, 32 потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-16C-TP13F+
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -40°C ~ 46°C + Solar load (-40°F ~ 114.8°F + Solar load); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
