Артикул: SYS-E403-9D-16C-IP
В наличии

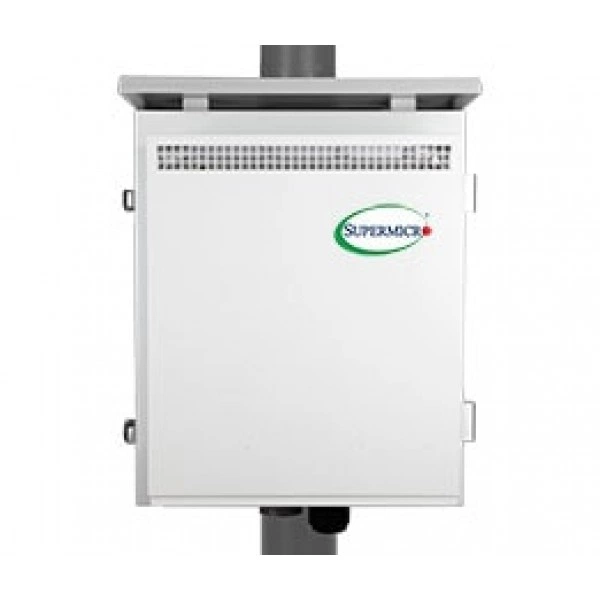

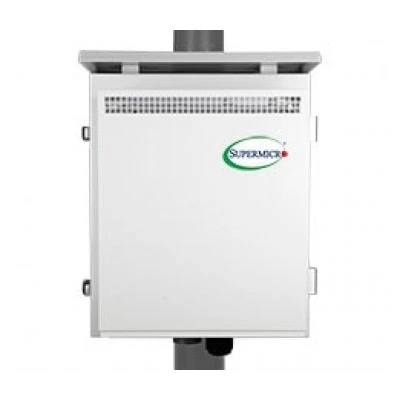

Встраиваемая система Supermicro SYS-E403-9D-16C-IP Intel® Xeon® процессор D-2183IT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-16C-IP
Supermicro SYS-E403-9D-16C-IP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-16C-TP13F.
Процессоры и сокет - Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W.
Ядра и кэш - 16 ядра, 32 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение SYS-E403-9D-16C-IP. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Технические особенности
- Системная плата: Super X11SDW-16C-TP13F
- Процессоры и сокет: Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш: 16 ядра, 32 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Тип оборудования: Серверные системы
- Блок питания: Блоки питания: 600W AC multi выход блок питания w/ PFC
- Индикаторы: Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Удалённое управление IPMI: Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Кнопки: Питание On/Off кнопка; Система Сброс кнопка
- Условия эксплуатации и требования: Рабочая температура:; -40°C ~ 46°C + Solar load (-40°F ~ 114.8°F + Solar load); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Внутренний: 4 Внутренний 2.5" отсеков для накопителей
- Тип BIOS: 128Mb SPI Flash с AMI BIOS
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-16C-IP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c352595, Supermicro X11SDW-16C-TP13F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-FN13TP. В спецификации альтернативного проекта ориентиром служат параметры: Box PC, Box PC. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-IPD2. Этот вариант рассматривают для проекта со следующими требованиями: до 900W, до 600W. При выборе ориентируются на электрическую нагрузку и схему питания системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Для исполнения SYS-E403-9D-16C-IP заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-E403-9D-16C-IP
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты, SSD только; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- Два 10G SFP+ через SoC; Два 10GBase-T через Intel X557; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 2 RJ45 10GbE LAN порты; 2 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FH3/4L) слоты или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FH3/4L) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-16C-IP
- Бренд
- Supermicro
- Высота
- 25.6" (650mm)
- Глубина
- 17.7" (450mm)
- Доступный Colors
- Белый
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса
- Масса брутто: 165 lbs (74.84 kg); Масса нетто: 117 lbs (53.07 kg)
- Модель
- SYS-E403-9D-16C-IP
- Модель шасси
- CSE-RACK2U-IP65
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- IP65 Блейд-корзина
- Ширина
- 20.3" (516mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 600W AC multi выход блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100-240 V, 50-60 Hz, 7.5-3.1 Amp
- Блок питания: Дежурная линия +5V
- 3 Amp
- Блок питания: Линия +12V
- 49 Amp
- Блок питания: Линия +3.3V
- 16 Amp
- Блок питания: Линия +5V
- 20 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш
- 16 ядра, 32 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-16C-TP13F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -40°C ~ 46°C + Solar load (-40°F ~ 114.8°F + Solar load); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
