Артикул: SYS-E403-9D-16C-FN13TP
В наличии

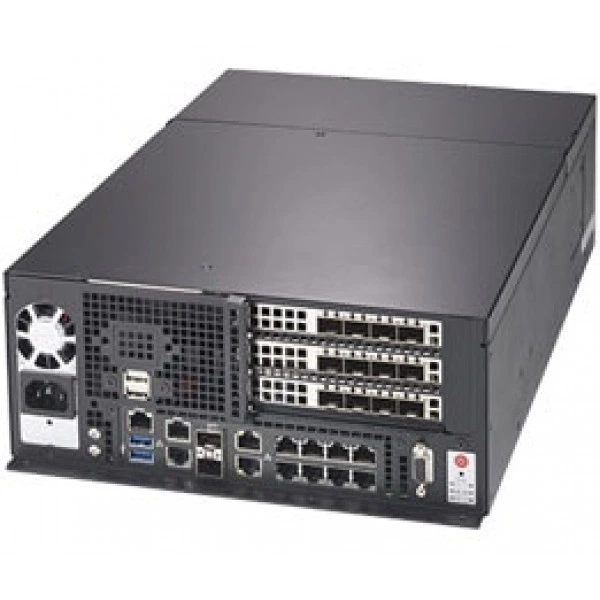

Встраиваемая система Supermicro SYS-E403-9D-16C-FN13TP Intel® Xeon® процессор D-2183IT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-16C-FN13TP
Supermicro SYS-E403-9D-16C-FN13TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-16C-TP13F.
Процессоры и сокет - Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W.
Ядра и кэш - 16 ядра, 32 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение SYS-E403-9D-16C-FN13TP. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Технические особенности
- Системная плата: Super X11SDW-16C-TP13F
- Процессоры и сокет: Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш: 16 ядра, 32 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
- Внутренний: 4 Внутренний 2.5" отсеков для накопителей
- Последовательные порты и разъёмы: 1 COM через RJ45
- Масса: Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Сетевые контроллеры: Два 10G SFP+ через SoC; Два 10GBase-T через Intel X557; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Высота: 4.3" (109mm)
- Слоты PCIe: 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты
- Бренд: Supermicro
- Компоненты List - (Items В комплекте): Компоненты с * are внутри the корпус
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-16C-FN13TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c352595, Supermicro X11SDW-16C-TP13F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-12C-FN13TP. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2163IT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-14C-FN13TP. В спецификации альтернативного проекта ориентиром служат параметры: Intel® Xeon® процессор D-2173IT, Box PC. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Комплектация
В заявке на SYS-E403-9D-16C-FN13TP укажите нужный состав поставки и принадлежности, связанные с местом установки. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E403-9D-16C-FN13TP
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- Два 10G SFP+ через SoC; Два 10GBase-T через Intel X557; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 2 RJ45 10GbE LAN порты; 2 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FHFL) слоты или; 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FHFL) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-16C-FN13TP
- Бренд
- Supermicro
- Высота
- 4.3" (109mm)
- Глубина
- 16" (406mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Жёсткий накопитель активность LED; Сеть активность Индикаторы; Система Информация LED
- Кнопки
- Питание On/Off кнопка; Система Сброс кнопка
- Компоненты List - (Items В комплекте)
- Компоненты с * are внутри the корпус
- Масса
- Масса брутто: 23 lbs (10.43 kg); Масса нетто: 17 lbs (7.7 kg)
- Модель
- SYS-E403-9D-16C-FN13TP
- Модель шасси
- CSE-E403IF-505
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Box PC
- Ширина
- 10.5" (267mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2400MHz
Питание и охлаждение
- Блок питания: Блоки питания
- 600W AC multi выход блок питания w/ PFC
- Блок питания: Входное напряжение AC
- 100-240 V, 50-60 Hz, 7.5-3.1 Amp
- Блок питания: Дежурная линия +5V
- 3 Amp
- Блок питания: Линия +12V
- 49 Amp
- Блок питания: Линия +3.3V
- 16 Amp
- Блок питания: Линия +5V
- 20 Amp
- Блок питания: Сертификация
- Gold Сертифицированный; [ Проверка Отчёт ]
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2183IT,; CPU TDP поддержка 100W
- Ядра и кэш
- 16 ядра, 32 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-16C-TP13F
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C ~ 50°C (32°F ~ 122°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
