Артикул: MBD-X11SDW-16C-TP13F+
В наличии

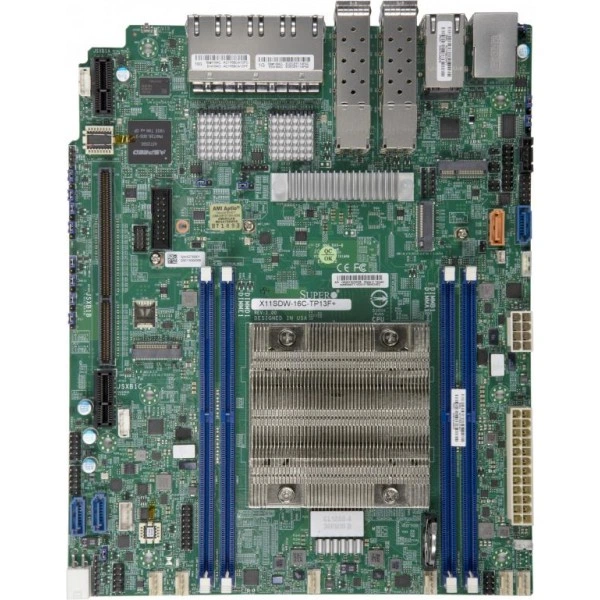

Материнская плата Supermicro X11SDW-16C-TP13F+ (MBD-X11SDW-16C-TP13F+) специальный форм-фактор, FCBGA-2518, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SDW-16C-TP13F+
Supermicro X11SDW-16C-TP13F+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 8" x 10" (20.32cm x 25.4cm).
Процессоры и сокет - Intel® Xeon® процессор D-2183IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 100W TDP.
Количество ядер - до 16 ядра, 32 потоки.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
При подборе фиксируют точное исполнение MBD-X11SDW-16C-TP13F+. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 8" x 10" (20.32cm x 25.4cm)
- Процессоры и сокет: Intel® Xeon® процессор D-2183IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 100W TDP
- Количество ядер: до 16 ядра, 32 потоки
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s
- Сетевые порты LAN: 1 RJ45; 9 RJ45 Gigabit Ethernet LAN порты; 4 10G SFP+ LAN порты
- Дополнительные интерфейсы: 1 Поддержка TPM20 На плате
- Индикаторы: UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов: 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Бренд: Supermicro
- Контроль напряжений: Система температура, Система уровень управление, Поддерживается система управление утилита, Память, HT, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения
- Разъёмы M.2: M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280/22110, 2230, 2242; Ключ: M-key, E-key, B-key
- Сетевые контроллеры: Четыре LAN с 1GbE с Intel® I350-AM4; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, Всего 13 LAN порты; Четыре LAN с 10G SFP+ LAN через SoC; Один LAN с 1GbE с Intel® I210; Один LAN с Realtek RTL8201N PHY (выделенный IPMI)
- Рабочая относительная влажность: 8% - 90% (без конденсации)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SDW-16C-TP13F+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro RSC-R1UW-2E16. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro B2SD2-16C-TF. В спецификации альтернативного проекта ориентиром служат параметры: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro B2SD2-12C-TF. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Комплектация
Для исполнения MBD-X11SDW-16C-TP13F+ заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-0044L, MCP-260-00152-0n, CBL-CDAT-0850, RSC-R1UW-2E16. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SDW-16C-TP13F+
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 1 ASPEED AST2500 BMC порты; Разъём Только
- Дополнительные интерфейсы
- 1 Поддержка TPM20 На плате
- Интерфейсы SATA
- SoC контроллер для 4 SATA3 (6 Gbps) порты; RAID 0,1,5,10; 4 SATA3 порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порт с build питание
- Поддержка TPM
- 1 TPM Разъём & Микросхема оба
- Последовательный порт
- 1 COM; 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 SATA/PCIe 3.0 x4; 1 PCIe 3.0 x1; 1 SATA/PCIe 3.0 x2/USB 3.0; Форм-фактор: 2280/22110, 2230, 2242; Ключ: M-key, E-key, B-key
- Сетевые контроллеры
- Четыре LAN с 1GbE с Intel® I350-AM4; Четыре LAN с Intel® Ethernet Контроллер I350-AM4, Всего 13 LAN порты; Четыре LAN с 10G SFP+ LAN через SoC; Один LAN с 1GbE с Intel® I210; Один LAN с Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 1 RJ45; 9 RJ45 Gigabit Ethernet LAN порты; 4 10G SFP+ LAN порты
- Слоты PCIe
- 1 PCIe 3.0 x32 Левый Райзер Слот
- Удалённое управление IPMI
- ASPEED AST2500; Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SDW-16C-TP13F+
- Бренд
- Supermicro
- Габариты
- 8" x 10" (20.32cm x 25.4cm)
- Модель
- X11SDW-16C-TP13F+
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC LRDIMM, DDR4-2400MT/s; до 256GB ECC RDIMM, DDR4-2400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки
- Напряжение памяти
- 1.2V
- Объёмы модулей DIMM
- 8GB, 16GB, 32GB, 64GB, 128GB
- Скорость памяти
- 2666/2400/2133 MT/s ECC DDR4 LRDIMM, RDIMM (Рабочий скорость до 2400MHz)
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, Узел manager поддержка, M.2 NGFF разъём, Два охлаждение zones, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 8-pin 12v DC разъём питания, 12V DC или ATX Питание Source, SDDC
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Две зоны охлаждения, 6 вентиляторы с тахометр состояние мониторинг, Состояние мониторинг для скорость управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Контроль напряжений
- Система температура, Система уровень управление, Поддерживается система управление утилита, Память, HT, Корпус вскрытие разъём, 6 -вентилятор состояние, +5V дежурный режим, +5V, +3.3V, +12V, +1.5V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда
Процессорная подсистема
- Количество ядер
- до 16 ядра, 32 потоки
- Процессоры и сокет
- Intel® Xeon® процессор D-2183IT; Один сокет FCBGA-2518 поддерживается, CPU TDP поддерживается до 100W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, SUM, KVM с выделенный LAN, Intel® Узел Manager, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка
- Тип BIOS
- 256MB UEFI
- Управление электропитанием
- Управление питанием ACPI, +12V Питание DC Вход, CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- ACPI 6.1; SMBIOS 3.1; UEFI 2.7; PCI FW 3.2
Условия эксплуатации
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
