Артикул: SYS-E403-9D-14CN-IPD2
В наличии

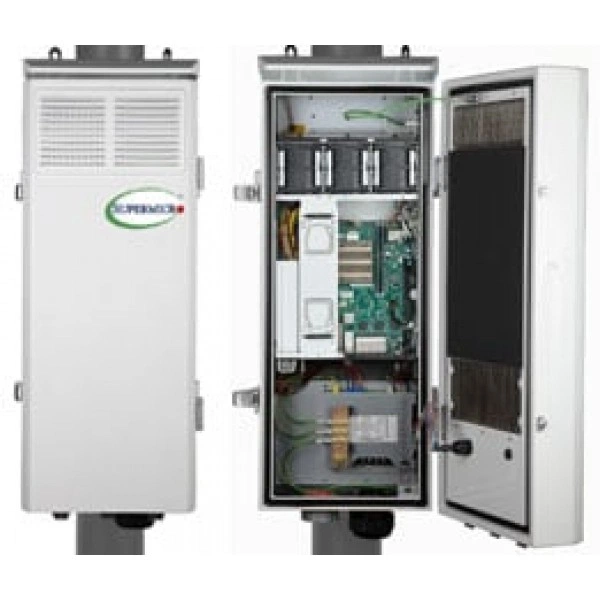

Встраиваемая система Supermicro SYS-E403-9D-14CN-IPD2 Intel® Xeon® процессор D-2177NT, ECC DDR4, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E403-9D-14CN-IPD2
Supermicro SYS-E403-9D-14CN-IPD2 - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SDW-14CN-TP13F+.
Процессоры и сокет - Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W.
Ядра и кэш - 14 ядра, 28 Потоки.
Количество слотов DIMM - до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM.
Тип памяти - 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2667MHz.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При подборе фиксируют точное исполнение SYS-E403-9D-14CN-IPD2. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Технические особенности
- Системная плата: Super X11SDW-14CN-TP13F+
- Процессоры и сокет: Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W
- Ядра и кэш: 14 ядра, 28 Потоки
- Количество слотов DIMM: до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Тип памяти: 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2667MHz
- Форм-фактор: IP65 Блейд-корзина
- Всего Питание: 900W -44 Vdc до -59 Vdc, поддержка два питание вход
- Видеовыходы: VGA через Aspeed AST2500 BMC; 1 VGA порт
- Соответствие RoHS: RoHS Соответствует
- Сервер Питание: 600W Short depth DC48V вход Резервируемое Блоки питания
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Последовательные порты и разъёмы: 1 COM через RJ45
- Программные средства управления: Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Ширина: 12.56" (319mm)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E403-9D-14CN-IPD2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SDW-14CN-TP13F+. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-IPD2. В спецификации альтернативного проекта ориентиром служат параметры: Intel® Xeon® процессор D-2183IT, до 600W. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E403-9D-16C-IP. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® процессор D-2183IT, 10GbE. Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Комплектация
При подборе SYS-E403-9D-14CN-IPD2 согласуйте комплект оборудования с проектной схемой монтажа и подключений. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-E403-9D-14CN-IPD2
Интерфейсы и расширение
- Видеовыходы
- VGA через Aspeed AST2500 BMC; 1 VGA порт
- Интерфейсы SATA
- SATA3 (6Gbps) порты через SoC контроллер; 4 SATA3 (6Gbps) порты, SSD только; RAID 0, 1, 5, 10
- Порты USB
- 2 USB 3.0 порты (передний); 2 USB 2.0 порты (передний)
- Последовательные порты и разъёмы
- 1 COM через RJ45
- Разъёмы M.2
- 1 M.2 M-key, 2280/22110; 1 M.2 E-key, 2230; 1 M.2 B-key, 3042
- Сетевые контроллеры
- 4x 10G SFP+ через SoC; 8x 1GbE с Intel I350-AM4; Один 1GbE с Intel I210
- Сетевые порты LAN
- 9 RJ45 Gigabit Ethernet LAN порты; 4 10G SFP+ LAN порты; 1 RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2 PCI-E 3.0 x16 (FH3/4L) слоты или 2 PCI-E 3.0 x8, 1 PCI-E 3.0 x16 (FH3/4L) слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема (SoC)
Конструкция и монтаж
- Артикул
- SYS-E403-9D-14CN-IPD2
- Бренд
- Supermicro
- Высота
- 32.31" (821mm)
- Глубина
- 10.16" (258mm)
- Доступный Colors
- Белый
- Индикаторы
- Тепловой Датчик LED; Сервер Питание LED; Heater Питание LED; Main Питание LED; Вентилятор LED; Cabinet Intrusion LED
- Масса
- Масса брутто: 157 lbs (71.21 kg); Масса нетто: 101.5 lbs (46.04 kg)
- Модель
- SYS-E403-9D-14CN-IPD2
- Модель шасси
- CSE-B403-IP65
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- IP65 Блейд-корзина
- Ширина
- 12.56" (319mm)
Оперативная память
- Количество слотов DIMM
- до 512GB DDR4 ECC LRDIMM; до 256GB DDR4 ECC RDIMM; 4 слотов DIMM
- Напряжение памяти
- 1.2 V
- Объёмы модулей DIMM
- 128GB, 64GB, 32GB, 16GB
- Тип памяти
- 2666/2400/2133MHz ECC DDR4 L/RDIMM; Рабочий скорость до 2667MHz
Питание и охлаждение
- Вентиляторы
- 3x 80x80mm PWM резервируемое вентиляторы
- Всего Питание
- 900W -44 Vdc до -59 Vdc, поддержка два питание вход
- Сервер Питание
- 600W Short depth DC48V вход Резервируемое Блоки питания
Подсистема хранения
- Внутренний
- 4 Внутренний 2.5" отсеков для накопителей
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор D-2177NT,; CPU TDP поддержка 105W
- Ядра и кэш
- 14 ядра, 28 Потоки
Управление и совместимость
- Программные средства управления
- Intel® Узел Manager; IPMI 2.0; NMI; SUM; Сторожевой таймер; SuperDoctor® 5
- Системная плата
- Super X11SDW-14CN-TP13F+
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; -40°C ~ 46°C + Solar load (-40°F ~ 114.8°F + Solar load); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
