Артикул: SYS-E200-9B
В наличии

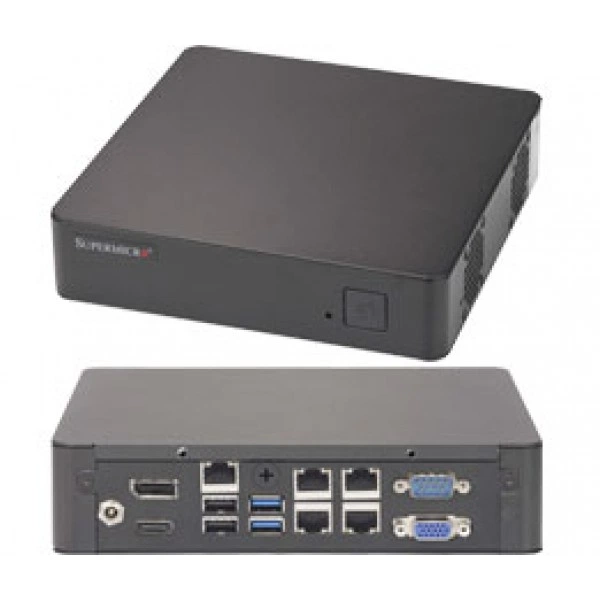

Встраиваемая система Supermicro SYS-E200-9B Mini-ITX, FCBGA1170, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E200-9B
Supermicro SYS-E200-9B - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X11SBA-LN4F.
Процессоры и сокет - сокет FCBGA1170; Intel® Pentium® процессор N3710; CPU TDP 6W; 1.6-2.4GHz, 2MB.
Объём памяти - 2x 204-pin SO-DIMM слот; Поддерживается до 8GB non-ECC DDR3 1600MHz память (двухканальная).
Тип памяти - 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 4GB, 2GB.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
При подборе фиксируют точное исполнение SYS-E200-9B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Технические особенности
- Системная плата: Super X11SBA-LN4F
- Процессоры и сокет: сокет FCBGA1170; Intel® Pentium® процессор N3710; CPU TDP 6W; 1.6-2.4GHz, 2MB
- Объём памяти: 2x 204-pin SO-DIMM слот; Поддерживается до 8GB non-ECC DDR3 1600MHz память (двухканальная)
- Тип памяти: 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 4GB, 2GB
- Порты USB: 2x USB 3.0 порты (задний); 2x USB 2.0 порты (задний)
- Ширина: 7.68" (195mm) / 15" (381mm) - pkg.
- Вывод изображения: 1x Display Port, 1x HDMI, 1x VGA (Два независимых дисплея)
- Чипсет: Intel® N3710 Система on Микросхема
- Внутренний: 1x 2.5" внутренний накопитель tray
- Mini-PCIe: 1x mini-PCIe слот с mSATA поддержка
- Тип BIOS: 128Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием: ACPI / ACPM Управление питанием; Main Коммутатор Override Mechanism; Пробуждение клавиатурой из режима Soft-Off; Включение питания режим для AC питание восстановление
- Сетевые порты LAN: 4x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Выделенный IPMI LAN порт
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E200-9B подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X11SBA-LN4F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E200-9AP. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1296, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-E200-9A. Для сопоставления аппаратных возможностей можно рассмотреть вариант: Mini-1U, FCBGA 1310. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Комплектация
При заказе согласуйте состав позиции SYS-E200-9B вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-290-10108-0B, CSE-101, MCP-320-10102-0N, FAN-0170L4. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E200-9B
Интерфейсы и расширение
- Mini-PCIe
- 1x mini-PCIe слот с mSATA поддержка
- Вывод изображения
- 1x Display Port, 1x HDMI, 1x VGA (Два независимых дисплея)
- Графическая подсистема
- Aspeed AST2400 BMC
- Дополнительные интерфейсы
- TPM 1.2 разъём
- Интерфейсы SATA
- SATA 3.0 (6Gbps) от Intel® SoC; 2x SATA3 (6Gbps) порты
- Поддержка DOM
- 1x SuperDOM (Disk on Module) порт с встроенным питанием
- Порты USB
- 2x USB 3.0 порты (задний); 2x USB 2.0 порты (задний)
- Сетевые контроллеры
- Четыре Gigabit Ethernet LAN порты с Intel® I210-AT; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 4x RJ45 Gigabit Ethernet LAN порты; 1x RJ45 Выделенный IPMI LAN порт
- Чипсет
- Intel® N3710 Система on Микросхема
Конструкция и монтаж
- Артикул
- SYS-E200-9B
- Бренд
- Supermicro
- Высота
- 1.75" (44.5mm) / 10.87" (276mm) - pkg.
- Глубина
- 7.68" (195mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 5.5 lbs (2.49 kg); Масса нетто: 2.45 lbs (1.11 kg)
- Модель
- SYS-E200-9B
- Модель шасси
- CSE-101S
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-ITX
- Ширина
- 7.68" (195mm) / 15" (381mm) - pkg.
Оперативная память
- Напряжение памяти
- 1.35 V
- Объём памяти
- 2x 204-pin SO-DIMM слот; Поддерживается до 8GB non-ECC DDR3 1600MHz память (двухканальная)
- Объёмы модулей DIMM
- 4GB, 2GB
- Тип памяти
- 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 60W Питание DC Адаптер
- Вентиляторы
- 1x 4cm высокая производительность PWM вентилятор; поддержка до 2 корпус вентиляторы
Подсистема хранения
- Внутренний
- 1x 2.5" внутренний накопитель tray
Процессорная подсистема
- Процессоры и сокет
- сокет FCBGA1170; Intel® Pentium® процессор N3710; CPU TDP 6W; 1.6-2.4GHz, 2MB
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- IPMI 2.0 с KVM поддержка; NMI; SUM; SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super X11SBA-LN4F
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием; Main Коммутатор Override Mechanism; Пробуждение клавиатурой из режима Soft-Off; Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP); ACPI 5.0; UEFI 2.3.1; SMBIOS 2.7; DMI 2.3; USB Клавиатура поддержка; RTC (Real time Clock) Wakeup; 3TB HDD Поддержка
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 0°C до 40°C (32°F до 104°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 10% до 85% (без конденсации); При хранении Относительная влажность:; 10% до 95% (без конденсации)
