Артикул: MBD-X11SBA-LN4F
В наличии

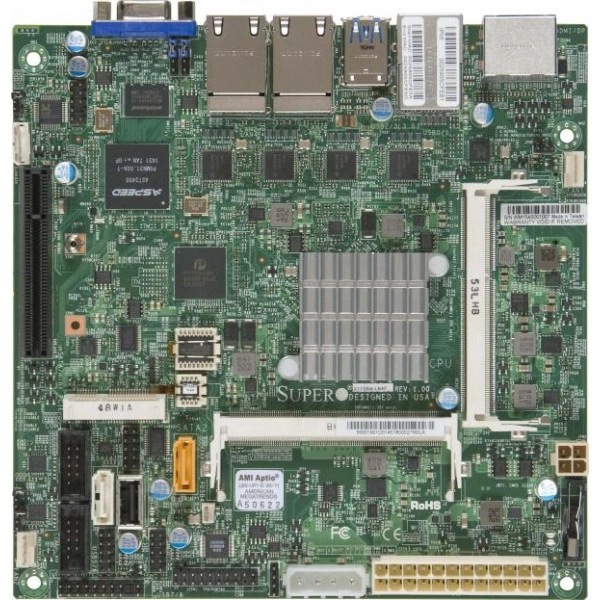

Материнская плата Supermicro X11SBA-LN4F (MBD-X11SBA-LN4F) Mini-ITX, FCBGA-1170, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X11SBA-LN4F
Supermicro X11SBA-LN4F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Mini-ITX.
Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).
Процессоры и сокет - Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP.
Количество ядер - до 4 ядра, 4 потоки / 2MB кэш.
Количество слотов DIMM - 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s; Максимум всего память до 8GB только.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
При подборе фиксируют точное исполнение MBD-X11SBA-LN4F. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Технические особенности
- Форм-фактор: Mini-ITX
- Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
- Процессоры и сокет: Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP
- Количество ядер: до 4 ядра, 4 потоки / 2MB кэш
- Количество слотов DIMM: 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s; Максимум всего память до 8GB только
- Поддержка TPM: 1 TPM разъём
- Графическая подсистема: 0 ASPEED AST2400 BMC порты; 0 SoC порты; Intel HD Graphics через SoC
- Сетевые порты LAN: 4 RJ45; 1 RJ45
- Чипсет: Система on Микросхема
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
- Температура хранения: -20°C - 60°C (-4°F - 140°F)
- Рабочая относительная влажность: 10% - 85% (без конденсации)
- Бренд: Supermicro
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X11SBA-LN4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E200-9B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro A1SRi-2358F. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA-1283, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro A1SRi-2558F. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA-1283, ECC DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Комплектация
Комплектование позиции MBD-X11SBA-LN4F удобно проверить по перечню компонентов вашей системы до оформления заказа. Для комплектования платформы используются CBL-0044L, MCP-260-00058-0N, MCP-260-00068-0B, CSE-510. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X11SBA-LN4F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порты
- Графическая подсистема
- 0 ASPEED AST2400 BMC порты; 0 SoC порты; Intel HD Graphics через SoC
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6 Gbps) порты; 2 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SuperDOM (Disk on Module) порты
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 1 USB 2.0 порты (1 Тип A)
- Последовательный порт
- 2 COM
- Сетевые контроллеры
- Один LAN с Realtek RTL8211E PHY (выделенный IPMI); Четыре LAN с Intel® Ethernet Контроллер I210-AT
- Сетевые порты LAN
- 4 RJ45; 1 RJ45
- Слоты PCIe
- 1 PCIe 2.0 x1 (в x8 слот); 1 Mini-PCIe с mSATA поддержка
- Удалённое управление IPMI
- IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка
- Чипсет
- Система on Микросхема
Конструкция и монтаж
- Артикул
- MBD-X11SBA-LN4F
- Бренд
- Supermicro
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Модель
- X11SBA-LN4F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Mini-ITX
Оперативная память
- Количество слотов DIMM
- 2 слотов DIMM; до 8GB небуферизованная non-ECC SODIMM, DDR3-1600MT/s; Максимум всего память до 8GB только
- Напряжение памяти
- 1.35V
- Объёмы модулей DIMM
- 2GB, 4GB, 8GB
- Скорость памяти
- 1600/1333/1066 MT/s non-ECC DDR3 SODIMM Небуферизованная 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- WOL, UID, Система уровень управление, RoHS, CPU тепловой защита поддержка для процессор защита, Управление из питание-on для восстановление от AC питание потеря, Корпус вскрытие разъём, Корпус вскрытие контроль, ATX разъём питания, ACPI питание управление, 12V DC или ATX Питание Source, 4-pin 12v DC разъём питания
- Индикаторы
- Дежурный режим alert LED; CPU/система перегрев LED
- Контроль вентиляторов
- 2x 4-pin вентилятор разъёмы (до 2 вентиляторы); Тепловой управление тахометр вентилятор разъёмы, Система уровень управление, PWM вентилятор скорость управление, Низкий шум вентилятор скорость управление, Скорость вентилятора управление, Широтно-импульсная модуляция (PWM) вентилятор разъёмы, Индикатор перегрева индикация
- Контроль напряжений
- VBAT, Система температура, Система уровень управление, Поддерживается система управление утилита, Память, Корпус вскрытие разъём, +5V дежурный режим, +5V, +3.3V, +12V, +1.8V, Память Напряжения
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 4 ядра, 4 потоки / 2MB кэш
- Процессоры и сокет
- Intel® Pentium™ процессор N3710; Один сокет FCBGA-1170 поддерживается, CPU TDP поддерживается до 6W TDP
Управление и совместимость
- Программные средства управления
- SuperDoctor® 5, NMI, KVM с выделенный LAN, IPMI2.0, Watchdog, IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка; SuperDoctor 5, IPMIView для Linux/Windows
- Тип BIOS
- AMI UEFI
- Управление электропитанием
- Включение питания режим для AC питание восстановление, Управление питанием ACPI
- Функции BIOS
- ACPI 5.0; UEFI 2.3.1; Plug and Play (PnP); SMBIOS 2.7.1; DMI 2.3; USB Клавиатура поддержка; Пробуждение по часам реального времени RTC
Условия эксплуатации
- Относительная влажность хранения
- 10% - 95% (без конденсации)
- Рабочая относительная влажность
- 10% - 85% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -20°C - 60°C (-4°F - 140°F)
