Артикул: SYS-E200-9AP
В наличии

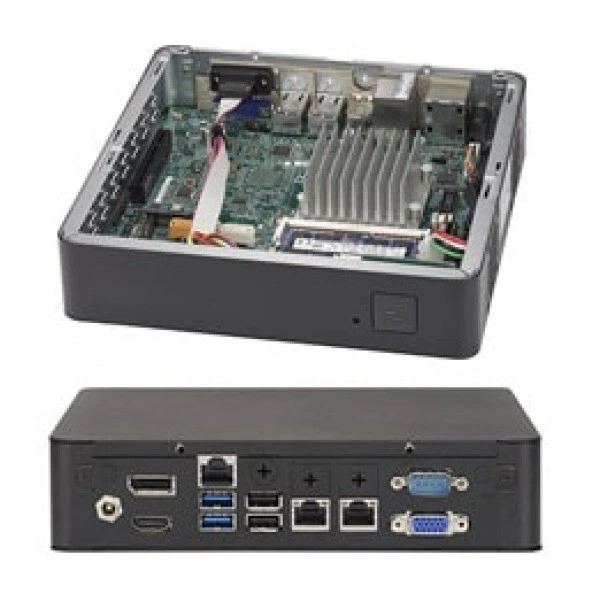

Встраиваемая система Supermicro SYS-E200-9AP Mini-ITX, FCBGA 1296, DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-E200-9AP
Supermicro SYS-E200-9AP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super A2SAV-L.
Процессоры и сокет - Intel® Atom® процессор E3940, 4 Core, 64-бит, 14nm; FCBGA 1296; Система-on-Микросхема.
Объём памяти - 1x 204-pin DDR3 SO-DIMM сокет.
Тип памяти - 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3, 204-pin позолоченные контакты модули DIMM.
Объёмы модулей DIMM - 8GB, 4GB, 2GB.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
При подборе фиксируют точное исполнение SYS-E200-9AP. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Технические особенности
- Системная плата: Super A2SAV-L
- Процессоры и сокет: Intel® Atom® процессор E3940, 4 Core, 64-бит, 14nm; FCBGA 1296; Система-on-Микросхема
- Объём памяти: 1x 204-pin DDR3 SO-DIMM сокет
- Тип памяти: 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3, 204-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 8GB, 4GB, 2GB
- COM Порт: 3 COM порты (1 задний, 2 разъёмы); 1 в RJ45, 1 в RS232, и 1 в RS485
- Доступный Colors: Чёрный
- Ширина: 7.68" (195mm) / 15" (381mm) - pkg.
- Напряжение памяти: 1.5 V, 1.35 V
- Порты USB: 2 USB 3.0 (задний); 2 USB 2.0 (задний)
- Тип BIOS: 64Mb SPI Flash EEPROM с AMI UEFI BIOS
- Видеовыходы: Intel HD Graphics; 1 VGA, 1 DP (Display Port), 1 HDMI, 1 Intel HD Graphics
- Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-E200-9AP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro A2SAV-L. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-E200-9B. Для сопоставления аппаратных возможностей можно рассмотреть вариант: FCBGA1170, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro SYS-E200-8B. В спецификации альтернативного проекта ориентиром служат параметры: FCBGA1170, Mini-ITX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Комплектация
В спецификации поставки для SYS-E200-9AP зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются MCP-290-10108-0B. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-E200-9AP
Интерфейсы и расширение
- COM Порт
- 3 COM порты (1 задний, 2 разъёмы); 1 в RJ45, 1 в RS232, и 1 в RS485
- Видеовыходы
- Intel HD Graphics; 1 VGA, 1 DP (Display Port), 1 HDMI, 1 Intel HD Graphics
- Интерфейсы SATA
- SoC контроллер для 2 SATA3 (6Gbps); 2 SATA3 (6Gbps) порты
- Поддержка DOM
- 1 SATA DOM (Disk on Module) разъём питания
- Порты USB
- 2 USB 3.0 (задний); 2 USB 2.0 (задний)
- Сетевые контроллеры
- Два GbE LAN с Intel i210IT контроллер; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2 RJ45 Gigabit Ethernet LAN порты
- Слоты PCIe
- M.2 PCIe 2.0 x2, M Ключ 2242/2280
Конструкция и монтаж
- Артикул
- SYS-E200-9AP
- Бренд
- Supermicro
- Высота
- 1.75" (44.5mm) / 10.87" (276mm) - pkg.
- Глубина
- 7.68" (195mm) / 5.59" (142mm) - pkg.
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED (Жёсткий накопитель активность LED)
- Кнопки
- Питание On/Off кнопка
- Масса
- Масса брутто: 7.5 lbs (3.4 kg); Масса нетто: 7.5 lbs (3.4 kg)
- Модель
- SYS-E200-9AP
- Модель шасси
- CSE-101S
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- Mini-ITX
- Ширина
- 7.68" (195mm) / 15" (381mm) - pkg.
Оперативная память
- Напряжение памяти
- 1.5 V, 1.35 V
- Объём памяти
- 1x 204-pin DDR3 SO-DIMM сокет
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB
- Тип памяти
- 1866/1600/1333MHz небуферизованная non-ECC SO-DIMM DDR3, 204-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Блок питания: Блоки питания
- 60W Питание DC Адаптер
- Вентиляторы
- 1x 4cm высокая производительность PWM вентилятор; поддержка до 2 корпус вентиляторы
Подсистема хранения
- Внутренний
- 1x 2.5" внутренний накопитель tray
Процессорная подсистема
- Процессоры и сокет
- Intel® Atom® процессор E3940, 4 Core, 64-бит, 14nm; FCBGA 1296; Система-on-Микросхема
Управление и совместимость
- Контроль вентиляторов
- Вентиляторы с тахометр состояние мониторинг; Состояние контроль для скорость управление; Низкий шум вентилятор скорость управление; Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Программные средства управления
- SuperDoctor® 5; Сторожевой таймер
- Системная плата
- Super A2SAV-L
- Тип BIOS
- 64Mb SPI Flash EEPROM с AMI UEFI BIOS
- Управление электропитанием
- Управление питанием ACPI; ATX Питание разъём; Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка для процессор защита
- Функции BIOS
- Plug and Play (PnP); DMI 2.3; ACPI 5.0; USB Клавиатура поддержка; SMBIOS 2.7.1; UEFI
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
