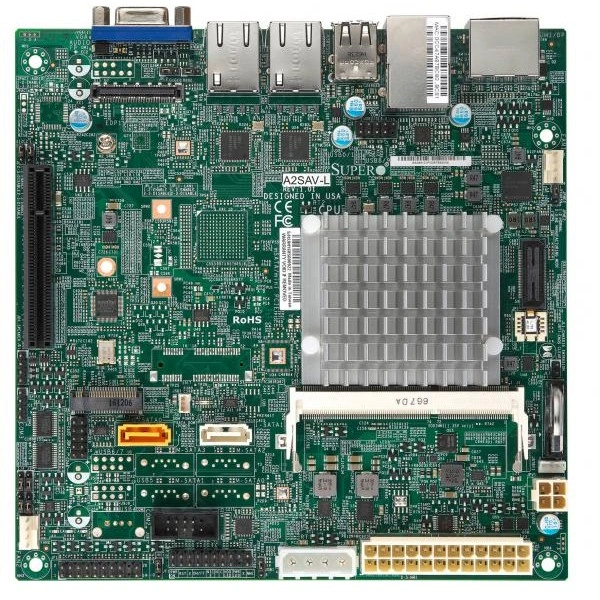

Материнская плата Supermicro A2SAV-L (MBD-A2SAV-L) Mini-ITX, FCBGA-1296, количество слотов dimm: 1 слотов DIMM

Основное описание материнской платы Supermicro A2SAV-L

Supermicro A2SAV-L - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - Mini-ITX.

Габариты - 6.7" x 6.7" (17.02cm x 17.02cm).

Процессоры и сокет - Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9W TDP.

Количество слотов DIMM - 1 слотов DIMM.

Скорость памяти - 1866 MT/s DDR3L до 8GB.

Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

При подборе фиксируют точное исполнение MBD-A2SAV-L. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.

При изменении состава устройств пересматривают схему подключений. После сборки проверяют обнаружение оборудования и его рабочий режим.

Технические особенности

• Форм-фактор: Mini-ITX
• Габариты: 6.7" x 6.7" (17.02cm x 17.02cm)
• Процессоры и сокет: Intel® Atom® процессор E3940; Один сокет FCBGA-1296 поддерживается, CPU TDP поддерживается до 9W TDP
• Количество слотов DIMM: 1 слотов DIMM
• Скорость памяти: 1866 MT/s DDR3L до 8GB
• Программные средства управления: Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5 (SD5), Super Diagnostics Offline (SDO)
• Управление электропитанием: Управление питанием ACPI
• Последовательный порт: 1 COM; 2 COM
• Объёмы модулей DIMM: 2GB, 4GB, 8GB
• Разъёмы M.2: Форм-фактор: 2280, 2242
• Бренд: Supermicro
• Сетевые контроллеры: Два LAN с Intel® Ethernet Контроллер I210IT
• Напряжение памяти: 1.35V
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро A2SAV-L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.

На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro SYS-E200-9AP. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Прокладку выполняют без натяжения и давления на соседние компоненты. После подключения проверяют фиксацию соединения.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X11SSV-LVDS. Этот вариант рассматривают для проекта со следующими требованиями: LGA-1151, DDR4. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

В качестве аналога рассмотрите Supermicro A2SAN-L. В спецификации альтернативного проекта ориентиром служат параметры: 3.5" SBC, DDR3. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

Комплектация

В спецификации поставки для MBD-A2SAV-L зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются CBL-0044L, MCP-260-00058-0N, MCP-260-00068-0B, CSE-510. Необходимый состав поставки согласуют с выбранной конфигурацией.
