Артикул: SYS-211TP-HPTRD
В наличии

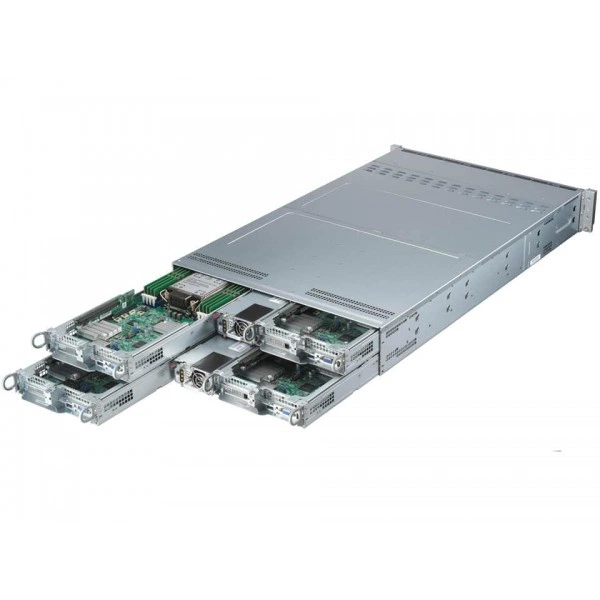

Встраиваемая система Supermicro SYS-211TP-HPTRD 2U, LGA-4677, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-211TP-HPTRD
Supermicro SYS-211TP-HPTRD - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SET-PT.
Процессоры и сокет на узел - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер на узел - до 60C/120T; до 300MB кэш.
Ограничения процессорной подсистемы на узел - Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти на узел - Количество слотов: 8 слотов DIMM/1 Каналы; Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
При подборе фиксируют точное исполнение SYS-211TP-HPTRD. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Технические особенности
- Системная плата: Super X13SET-PT
- Процессоры и сокет на узел: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер на узел: до 60C/120T; до 300MB кэш
- Ограничения процессорной подсистемы на узел: Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти на узел: Количество слотов: 8 слотов DIMM/1 Каналы; Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Процессоры и сокет: Контроль для CPU ядра, Чипсет Напряжения, Память
- Сетевые порты LAN на узел: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP+ 10 GbE LAN порты (IPMI общий on LAN порт 1)
- Воздушный кожух: 4 Воздушные кожухи
- Ширина: 17.25" (438 mm)
- Модель шасси: CSE-217HQ+-R2K03BP4
- Вентиляторы: до 4x 8cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление 80x80x38mm Вентилятор
- Масса: Масса брутто: 90 lbs (40.8 kg); Масса нетто: 70 lbs (31.8 kg)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-211TP-HPTRD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X13SET-PT, Supermicro MCP-290-00053-0N. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-211E-FRDN2T. В спецификации альтернативного проекта ориентиром служат параметры: 25GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-111E-FWTR. При подборе для другой конфигурации полезно проверить такое исполнение: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Комплектация
При заказе согласуйте состав позиции SYS-211TP-HPTRD вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются AOM-TPM-9670H-FIPS-O, AOM-TPM-9670H-FIPS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-211TP-HPTRD
Интерфейсы и расширение
- Видеовыходы на узел
- 1 VGA порт (Задний)
- Интерфейсы SATA на узел
- SATA (6Gbps)
- Конфигурация PCIe на узел
- По умолчанию; 2 PCIe 5.0 x16 HHHL слоты
- Порты USB на узел
- 2 USB 3.2 Gen1 Тип-A порты (задний)
- Сетевые интерфейсы на узел
- 2 SFP+ 10GbE с Intel® X710-BM2
- Сетевые порты LAN на узел
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 SFP+ 10 GbE LAN порты (IPMI общий on LAN порт 1)
Конструкция и монтаж
- Артикул
- SYS-211TP-HPTRD
- Бренд
- Supermicro
- Высота
- 3.5" (88 mm)
- Глубина
- 28.75" (730 mm)
- Масса
- Масса брутто: 90 lbs (40.8 kg); Масса нетто: 70 lbs (31.8 kg)
- Масса упаковки
- 9.8" (H) x 20.7" (W) x 38" (D)
- Модель
- SYS-211TP-HPTRD
- Модель шасси
- CSE-217HQ+-R2K03BP4
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Цвет
- Чёрный передний & серебристый body
- Ширина
- 17.25" (438 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти на узел
- 1.1V
- Поддержка памяти на узел
- Количество слотов: 8 слотов DIMM/1 Каналы; Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 8cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление 80x80x38mm Вентилятор
- Воздушный кожух
- 4 Воздушные кожухи
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков на узел
- По умолчанию: Всего 6 отсеки: 6 передние с горячей заменой 2.5" SATA отсеков для накопителей
- Разъёмы M.2 на узел
- 2 M.2 PCIe 5.0 x4 NVMe слоты (M-key 2280/22110/25110; VROC требуется для RAID)
Процессорная подсистема
- Количество ядер на узел
- до 60C/120T; до 300MB кэш
- Ограничения процессорной подсистемы на узел
- Поддерживается 85W - 270W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет на узел
- Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SET-PT
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Управление питанием ACPI; Включение питания режим для питание восстановление
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Функции BIOS
- Пробуждение по часам реального времени RTC; UEFI 2.8; SPI два/четыре скорость поддержка; Райзер Плата аудио контроль поддержка; Управление питанием ACPI 6.4; SMBIOS 3.5 или новее; PCI встроенное ПО 4.0
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.2, RHEL 9.2, Windows Server 2022
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: 0°C до 70°C (32°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
