Артикул: SYS-111E-FWTR
В наличии

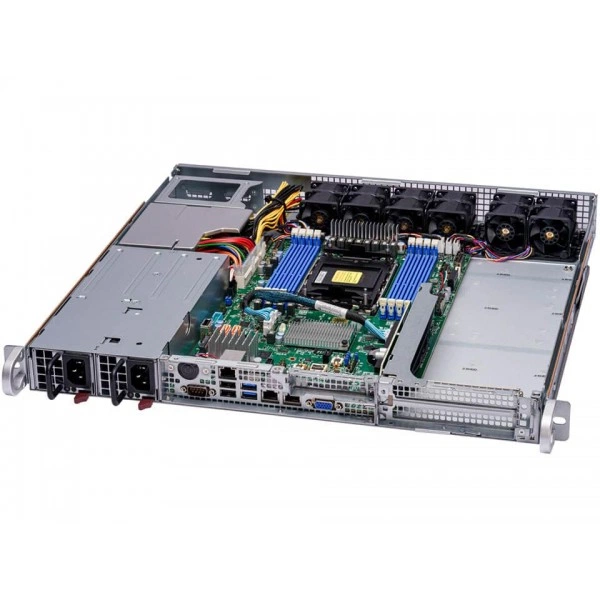

Встраиваемая система Supermicro SYS-111E-FWTR 1U, LGA-4677, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-111E-FWTR
Supermicro SYS-111E-FWTR - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SEW-TF.
Процессоры и сокет - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 32C/64T; до 60MB кэш.
Ограничения процессорной подсистемы - Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
Максимальное число ускорителей - до 2 однослотовое исполнение Ускорители GPU.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение SYS-111E-FWTR. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Технические особенности
- Системная плата: Super X13SEW-TF
- Процессоры и сокет: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 32C/64T; до 60MB кэш
- Ограничения процессорной подсистемы: Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Максимальное число ускорителей: до 2 однослотовое исполнение Ускорители GPU
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550-AT2)
- Условия эксплуатации и требования: Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Поддерживаемые ускорители: NVIDIA PCIe: L4
- Ширина: 17.2" (436.88 mm)
- Видеовыходы: 1 VGA порт
- Операционные системы: Oracle Linux 9.2, RHEL 9.2
- Разъёмы M.2: 1 M.2 PCIe 3.0 x2 NVMe слот (M-key 2280/22110)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-111E-FWTR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
На испытательном стенде изделие проверяют с целевыми подключениями. Такая подготовка помогает оценить интеграцию до основной сборки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOM-TPM-9670V-O, Supermicro FAN-0163L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
При организации соединений учитывают направление выхода разъёмов. Это помогает согласовать кабель с монтажной геометрией устройств.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111E-FDWTR. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-112B-FWT. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4710, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Комплектация
В заявке на SYS-111E-FWTR укажите нужный состав поставки и принадлежности, связанные с местом установки. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SYS-111E-FWTR
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1 поддержка
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 LP слот 2 PCIe 5.0 x16 FHFL слоты
- Максимальное число ускорителей
- до 2 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: L4
- Порты USB
- 2 USB 2.0 Тип-A порты; 2 USB 3.2 Gen1 Тип-A порты
- Сетевые интерфейсы
- 2 RJ45 10GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550-AT2)
- Соединение CPU и GPU
- PCIe Gen5 x16
- Соединение GPU
- PCIe
- Чипсет
- Intel® C741
Конструкция и монтаж
- Артикул
- SYS-111E-FWTR
- Бренд
- Supermicro
- Высота
- 1.7" (44.5 mm)
- Глубина
- 16.9" (429.3 mm)
- Индикаторы
- LAN1 активность; LAN2 активность; Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 15 lbs (6.8 kg); Масса нетто: 10 lbs (4.54 kg)
- Масса упаковки
- 8" (H) x 27" (W) x 24" (D)
- Модель
- SYS-111E-FWTR
- Модель шасси
- CSE-515B-R801W
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x2 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 32C/64T; до 60MB кэш
- Ограничения процессорной подсистемы
- Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Процессоры и сокет
- Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SEW-TF
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.2, RHEL 9.2
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
