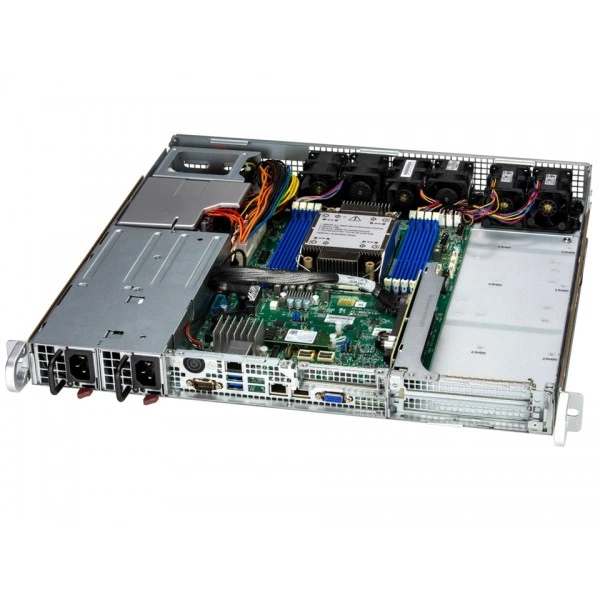

Встраиваемая система Supermicro SYS-112B-FWT 1U, LGA-4710, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Интерфейсы SATA

SATA (6Gbps)

Конфигурация PCIe

По умолчанию; 2 PCIe 5.0 x16 FHFL слоты 1 PCIe 5.0 x16 LP слот

Максимальное число ускорителей

до 2 однослотовое исполнение Ускорители GPU

Поддерживаемые ускорители

NVIDIA PCIe: L4; Intel: Arc™ Pro B60 Graphics (SW)

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 3.2 Gen1 Тип-A порты (задний); 2 USB 3.2 Gen1 порты (Разъём)

Последовательные интерфейсы

1 COM порт (Передний)

Разъёмы M.2

2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110)

Сетевые интерфейсы

2 RJ45 10GbE с Intel® X550

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты

Конструкция и монтаж

Артикул

SYS-112B-FWT

Бренд

Supermicro

Высота

1.7" (44.5 mm)

Глубина

16.9" (429.3 mm)

Индикаторы

LAN1 активность; LAN2 активность; Питание состояние

Кнопки

Питание On/Off

Масса

Масса брутто: 15 lbs (6.8 kg); Масса нетто: 10 lbs (4.54 kg)

Масса упаковки

8" (H) x 27" (W) x 24" (D)

Модель

SYS-112B-FWT

Модель шасси

CSE-515B-R000WNP2

Назначение изделия

Используется как вычислительный узел в составе прикладного оборудования

Тип оборудования

Серверные системы

Форм-фактор

1U Стоечный

Цвет

Серебристый

Ширина

17.2" (436.88 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 1TB 6400MT/s ECC DDR5 RDIMM

Питание и охлаждение

Вентиляторы

до 6x 4cm для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль напряжений

Напряжение, VBAT, Память температура, CPU температура, 3.3V дежурный режим, +5V дежурный режим, +5V, +3.3V, +12V, VRM температура, CPU тепловой защита поддержка, 1.8V дежурный режим

Контроль температуры

Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы

Процессоры и сокет

Контроль для CPU ядра, +3.3V, +5V, +12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, Память, Чипсет Напряжения.

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" NVMe/SATA отсеков для накопителей

Разъёмы M.2

2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280/22110)

Процессорная подсистема

Количество ядер

P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш

Ограничения процессорной подсистемы

Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X14SBW-TF

Тип BIOS

AMI 64MB SPI Flash EEPROM

Управление электропитанием

Включение питания режим для AC питание восстановление; Управление питанием ACPI

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации

Условия эксплуатации

Операционные системы

Oracle Linux 9.6, RHEL 10.0, Windows Server 2025

Условия эксплуатации и требования

Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
