Артикул: SYS-111E-FWTR-EU
В наличии

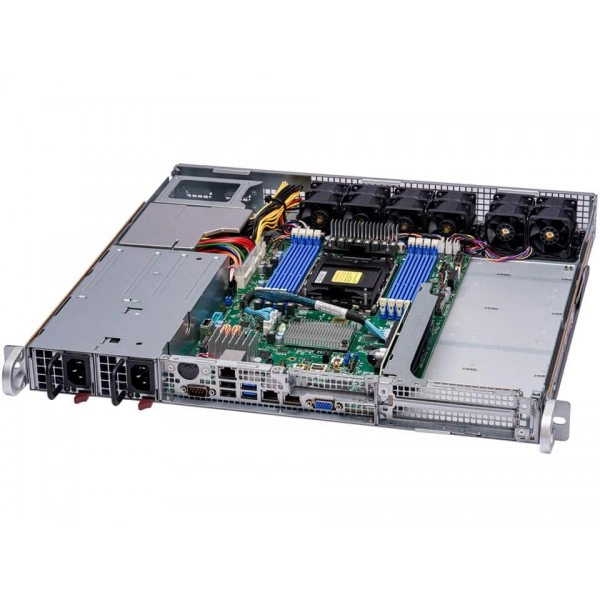

Встраиваемая система Supermicro SYS-111E-FWTR-EU 1U, LGA-4677, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-111E-FWTR-EU
Supermicro SYS-111E-FWTR-EU - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SEW-TF.
Процессоры и сокет - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 32C/64T; до 60MB кэш.
Ограничения процессорной подсистемы - Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
Максимальное число ускорителей - до 2 однослотовое исполнение Ускорители GPU.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При подборе фиксируют точное исполнение SYS-111E-FWTR-EU. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Технические особенности
- Системная плата: Super X13SEW-TF
- Процессоры и сокет: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 32C/64T; до 60MB кэш
- Ограничения процессорной подсистемы: Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Максимальное число ускорителей: до 2 однослотовое исполнение Ускорители GPU
- Чипсет: Intel® C741
- Тип оборудования: Серверные системы
- Ширина: 17.2" (436.88 mm)
- Операционные системы: Oracle Linux 9.2, RHEL 9.2
- Конфигурация дисковых отсеков: По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Цвет: Серебристый
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Соединение CPU и GPU: PCIe Gen5 x16
- Видеовыходы: 1 VGA порт
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-111E-FWTR-EU подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOM-TPM-9670V-O, Supermicro FAN-0163L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-111E-FDWTR. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 1U, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-112B-FWT. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4710, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Комплектация
В заявке на SYS-111E-FWTR-EU укажите нужный состав поставки и принадлежности, связанные с местом установки. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-111E-FWTR-EU
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1 поддержка
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x16 LP слот 2 PCIe 5.0 x16 FHFL слоты
- Максимальное число ускорителей
- до 2 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: L4
- Порты USB
- 2 USB 2.0 Тип-A порты; 2 USB 3.2 Gen1 Тип-A порты
- Сетевые интерфейсы
- 2 RJ45 10GbE
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550-AT2)
- Соединение CPU и GPU
- PCIe Gen5 x16
- Соединение GPU
- PCIe
- Чипсет
- Intel® C741
Конструкция и монтаж
- Артикул
- SYS-111E-FWTR-EU
- Бренд
- Supermicro
- Высота
- 1.7" (44.5 mm)
- Глубина
- 16.9" (429.3 mm)
- Индикаторы
- LAN1 активность; LAN2 активность; Питание состояние
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 15 lbs (6.8 kg); Масса нетто: 10 lbs (4.54 kg)
- Масса упаковки
- 8" (H) x 27" (W) x 24" (D)
- Модель
- SYS-111E-FWTR-EU
- Модель шасси
- CSE-515B-R801W
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 для высокой нагрузки вентиляторы с оптимальный вентилятор скорость управление
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x2 NVMe слот (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 32C/64T; до 60MB кэш
- Ограничения процессорной подсистемы
- Поддерживается 85W - 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Процессоры и сокет
- Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SEW-TF
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.2, RHEL 9.2
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
