Артикул: SYS-211E-FRDN2T
В наличии

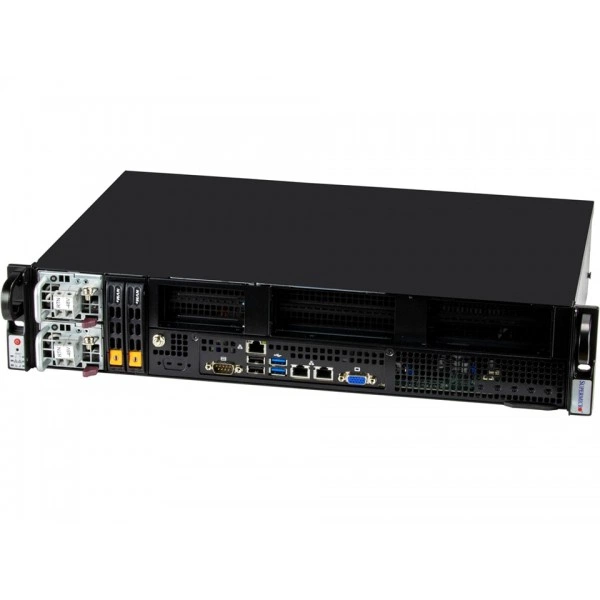

Встраиваемая система Supermicro SYS-211E-FRDN2T 2U, LGA-4677, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-211E-FRDN2T
Supermicro SYS-211E-FRDN2T - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13SEM-TF.
Процессоры и сокет - Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры.
Количество ядер - до 60C/120T; до 112.5MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
Максимальное число ускорителей - до 3 однослотовое исполнение Ускорители GPU.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
При подборе фиксируют точное исполнение SYS-211E-FRDN2T. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Технические особенности
- Системная плата: Super X13SEM-TF
- Процессоры и сокет: Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
- Количество ядер: до 60C/120T; до 112.5MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Максимальное число ускорителей: до 3 однослотовое исполнение Ускорители GPU
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Сетевые интерфейсы: 2 QSFP28 25GbE с Intel® XXV710 (опционально); 2 QSFP+ 40GbE с Intel® X710-BM2 (опционально); 4 RJ45 1GbE с Intel® I350 (опционально); 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально); 2 RJ45 10GBASE-T с Intel® X550; 2 SFP+ 10GbE с Intel® X710-BM2 (опционально); 2 QSFP56 100GbE (опционально); 4 QSFP28 25GbE с Intel® E810-CAM1 (опционально); 2 QSFP56 200GbE (опционально)
- Форм-фактор: 2U
- Модель: SYS-211E-FRDN2T
- Масса: Масса брутто: 22 lbs (10 kg); Масса нетто: 17 lbs (7.7 kg)
- Артикул: SYS-211E-FRDN2T
- Воздушный кожух: 1 Воздушный кожух
- Контроль температуры: CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-211E-FRDN2T подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Во встраиваемом проекте оборудование размещают в заранее заданном пространстве. Подключения и условия теплоотвода проверяют вместе с корпусом установки.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro X13SEM-TF. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-221HE-TNRD. При подборе для другой конфигурации полезно проверить такое исполнение: высота: 3.5" (88.9 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-211TP-HPTRD. Для сопоставления аппаратных возможностей можно рассмотреть вариант: 10GbE, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Комплектация
В спецификации поставки для SYS-211E-FRDN2T зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SYS-211E-FRDN2T
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Контроллер BMC
- ASPEED AST2600 BMC
- Конфигурация PCIe
- По умолчанию; 2 PCIe 5.0 x16 FHHL слоты 1 PCIe 5.0 x16 HHHL слот 1 PCIe 5.0 x8 HHHL слот; Опция A*; 3 PCIe 5.0 x16 FHHL слоты 1 PCIe 5.0 x16 HHHL слот 1 PCIe 5.0 x8 FHHL слот; Опция B*; 3 PCIe 5.0 x16 FHHL слоты 2 PCIe 5.0 x8 HHHL слоты 1 PCIe 5.0 x8 HHHL слот; (*Требуется дополнительные компоненты)
- Максимальное число ускорителей
- до 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: A2; Intel PCIe: Intel Данные Center GPU Flex 140
- Поддержка NVMe
- NVMe; RAID 0/1 поддержка(Intel® VROC RAID ключ требуется)
- Порты USB
- 2 USB 2.0 порты (передний); 2 USB 3.2 Gen1 порты (передний)
- Последовательные интерфейсы
- 1 порт
- Сетевые интерфейсы
- 2 QSFP28 25GbE с Intel® XXV710 (опционально); 2 QSFP+ 40GbE с Intel® X710-BM2 (опционально); 4 RJ45 1GbE с Intel® I350 (опционально); 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально); 2 RJ45 10GBASE-T с Intel® X550; 2 SFP+ 10GbE с Intel® X710-BM2 (опционально); 2 QSFP56 100GbE (опционально); 4 QSFP28 25GbE с Intel® E810-CAM1 (опционально); 2 QSFP56 200GbE (опционально)
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GbE LAN порты (Intel® X550-AT2)
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe
Конструкция и монтаж
- Артикул
- SYS-211E-FRDN2T
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 11.8" (298.8 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 22 lbs (10 kg); Масса нетто: 17 lbs (7.7 kg)
- Масса упаковки
- 7.4" (H) x 19.3" (W) x 23.3" (D)
- Модель
- SYS-211E-FRDN2T
- Модель шасси
- CSE-211M
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый/Чёрный
- Ширина
- 17.2" (436.88 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM; Максимальная память (2DPC): до 2TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 4x 4-PIN PWM 8cm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI; Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Процессорная подсистема
- Количество ядер
- до 60C/120T; до 112.5MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)*; *Воздушное охлаждение Процессоры с TDP свыше 205W только поддерживается при определённых условиях.
- Процессоры и сокет
- Один сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13SEM-TF
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.2, RHEL 9.2, Windows Server 2022
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 45°C (32°F до 113°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
