Артикул: SYS-221HE-TNRD
В наличии

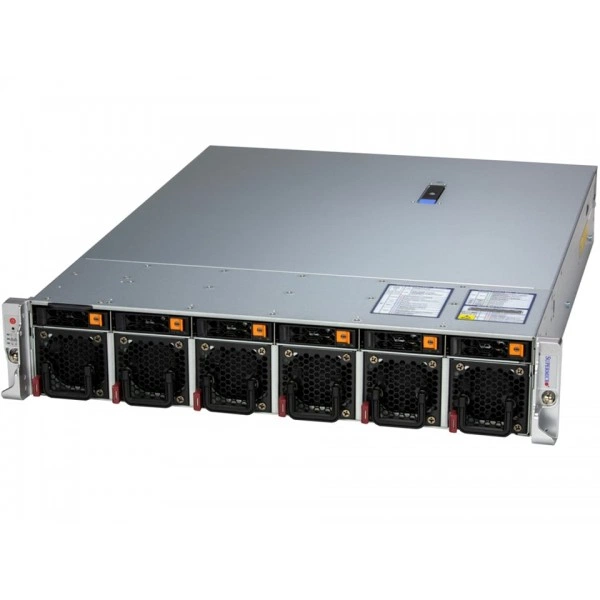

Встраиваемая система Supermicro SYS-221HE-TNRD 2U, ECC DDR5, 25GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-221HE-TNRD
Supermicro SYS-221HE-TNRD - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13DEM.
Максимальное число ускорителей - до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU.
Поддерживаемые ускорители - NVIDIA PCIe: A2, RTX 5000, RTX 6000, RTX A4000.
Соединение CPU и GPU - PCIe 5.0 x16 CPU-до-GPU Interconnect.
Соединение GPU - PCIe.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
При подборе фиксируют точное исполнение SYS-221HE-TNRD. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Технические особенности
- Системная плата: Super X13DEM
- Максимальное число ускорителей: до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители: NVIDIA PCIe: A2, RTX 5000, RTX 6000, RTX A4000
- Соединение CPU и GPU: PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU: PCIe
- Контроль температуры: Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Сетевые интерфейсы: 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально)
- Сетевые интерфейсы: 2 QSFP28 100GbE с Broadcom® BCM57508 (опционально)
- Условия эксплуатации и требования: Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
- Видеовыходы: 1 VGA порт
- Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Сетевые интерфейсы: 4 SFP+ 10GbE с Intel® X710-TM4 (опционально)
- Вентиляторы: до 6 Счётчик-rotating, С горячей заменой 6cm Вентилятор
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-221HE-TNRD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проектах разработки полезно зафиксировать повторяемую конфигурацию. Все используемые компоненты включают в техническую спецификацию стенда.
При проектировании автономного узла продумывают доступ для настройки и обслуживания. Исполнение выбирают по условиям конкретного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c587783. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-221HE-FTNRD. В спецификации альтернативного проекта ориентиром служат параметры: LGA-4677, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-221HE-FTNR. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4677, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Комплектация
При подборе SYS-221HE-TNRD согласуйте комплект оборудования с проектной схемой монтажа и подключений. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики SYS-221HE-TNRD
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- По умолчанию; 3 PCIe 5.0 x16 FHFL слоты 2 PCIe 5.0 x8 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция A; 6 PCIe 5.0 x8 FHFL слоты 2 PCIe 5.0 x8 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция B; 3 PCIe 5.0 x16 FHFL слоты 1 PCIe 5.0 x16 FHHL слот 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый)
- Максимальное число ускорителей
- до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: A2, RTX 5000, RTX 6000, RTX A4000
- Поддержка NVMe
- NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)
- Порты USB
- 2 USB 2.0 порты (передний)
- Сетевые интерфейсы
- 2 SFP28 25GbE с Broadcom® BCM57414 (опционально); 2 QSFP28 100GbE с Broadcom® BCM57508 (опционально); 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально); 2 QSFP28 100GbE (опционально); 4 SFP+ 10GbE с Intel® X710-BM2 (опционально); 2 QSFP56 200GbE (опционально); 2 QSFP56 100GbE (опционально); 2 RJ45 1GbE с Intel® I350-AM2 (опционально); 4 SFP+ 10GbE с Intel® X710-TM4 (опционально); 1 OSFP 400GbE с NVIDIA® ConnectX®-7 NDR (опционально); 4 RJ45 10GbE с Intel® X550 (опционально)
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe
Конструкция и монтаж
- Артикул
- SYS-221HE-TNRD
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 22.6" (574 mm)
- Индикаторы
- HDD активность LED; LAN1 активность; LAN2 активность; Отказ питания; Питание состояние LED; Система информация
- Кнопки
- Питание On/Off; Питание On/Off; UID кнопка
- Масса
- Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)
- Масса упаковки
- 9.7" (H) x 23.5" (W) x 36.9" (D)
- Модель
- SYS-221HE-TNRD
- Модель шасси
- CSE-HE211-R000NFP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (2DPC): до 8TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 Счётчик-rotating, С горячей заменой 6cm Вентилятор
- Воздушный кожух
- 4 Воздушные кожухи
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 6 отсеки: 6 передние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 NVMe/SATA слоты (M-key 2280/22110)
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13DEM
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Управление питанием ACPI; Включение питания режим для DC питание восстановление
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.0, RHEL 9.0, SLES 15 SP4, SLES 15 SP5, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
