Артикул: SYS-221HE-FTNRD
В наличии

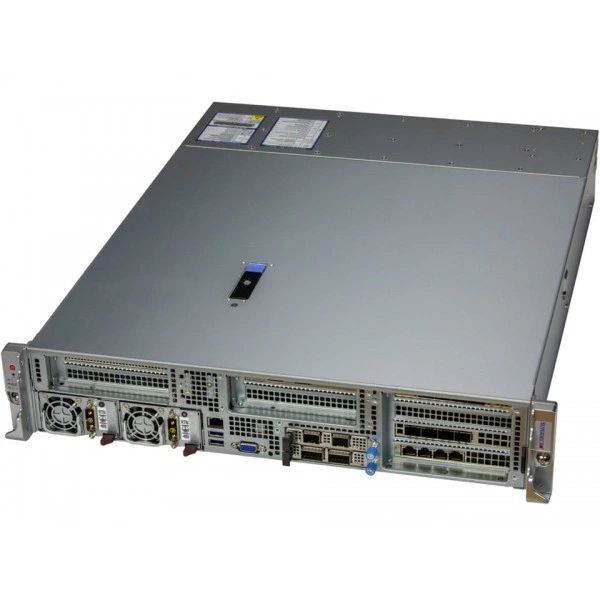

Встраиваемая система Supermicro SYS-221HE-FTNRD 2U, LGA-4677, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-221HE-FTNRD
Supermicro SYS-221HE-FTNRD - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13DEM.
Процессоры и сокет - Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM).
Количество ядер - до 64C/128T; до 320MB кэш на CPU.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение SYS-221HE-FTNRD. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Технические особенности
- Системная плата: Super X13DEM
- Процессоры и сокет: Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM)
- Количество ядер: до 64C/128T; до 320MB кэш на CPU
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Поддержка памяти: Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (2DPC): до 8TB 5600MT/s ECC DDR5 RDIMM
- Сетевые интерфейсы: 4 RJ45 10GbE с Intel® X550 (опционально)
- Форм-фактор: 2U
- Кнопки: Питание On/Off; Питание On/Off; UID кнопка
- Тип оборудования: Серверные системы
- Соединение CPU и GPU: PCIe 5.0 x16 CPU-до-GPU Interconnect
- Тип BIOS: AMI 256MB SPI Flash
- Сетевые интерфейсы: 2 QSFP56 200GbE (опционально)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-221HE-FTNRD подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.
Для прикладного оборудования определяют режим питания и внешние интерфейсы. Выбранную систему проверяют с реальными периферийными устройствами.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c587783, Supermicro RSC-H2-668G5S. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-221HE-TNRD. Для сопоставления аппаратных возможностей можно рассмотреть вариант: высота: 3.5" (88.9 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-221HE-TNR. При подборе для другой конфигурации полезно проверить такое исполнение: высота: 3.5" (88.9 mm), 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Комплектация
Для исполнения SYS-221HE-FTNRD заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Состав позиции согласуют с перечнем оборудования вашего проекта.
Технические характеристики SYS-221HE-FTNRD
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- По умолчанию; 3 PCIe 5.0 x16 FHFL слоты 2 PCIe 5.0 x8 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция A; 6 PCIe 5.0 x8 FHFL слоты 2 PCIe 5.0 x8 FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция B; 3 PCIe 5.0 x16 FHFL слоты 1 PCIe 5.0 x16 FHHL слот 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый)
- Максимальное число ускорителей
- до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: H100, A10, A2, A40, L40, L40S; Intel PCIe: Intel Данные Center GPU Flex 170
- Поддержка NVMe
- NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)
- Порты USB
- 2 USB 2.0 порты (передний)
- Сетевые интерфейсы
- 2 SFP28 25GbE с Broadcom® BCM57414 (опционально); 2 QSFP28 100GbE с Broadcom® BCM57508 (опционально); 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально); 2 QSFP28 100GbE (опционально); 4 SFP+ 10GbE с Intel® X710-BM2 (опционально); 2 QSFP56 200GbE (опционально); 2 QSFP56 100GbE (опционально); 2 RJ45 1GbE с Intel® I350-AM2 (опционально); 4 SFP+ 10GbE с Intel® X710-TM4 (опционально); 1 OSFP 400GbE с NVIDIA® ConnectX®-7 NDR (опционально); 4 RJ45 10GbE с Intel® X550 (опционально)
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe
Конструкция и монтаж
- Артикул
- SYS-221HE-FTNRD
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 22.6" (574 mm)
- Индикаторы
- HDD активность LED; LAN1 активность; LAN2 активность; Отказ питания; Питание состояние LED; Система информация
- Кнопки
- Питание On/Off; Питание On/Off; UID кнопка
- Масса
- Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)
- Масса упаковки
- 9.7" (H) x 23.5" (W) x 36.9" (D)
- Модель
- SYS-221HE-FTNRD
- Модель шасси
- CSE-HE211-R000NFP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (2DPC): до 8TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 Счётчик-rotating, С горячей заменой 6cm Вентилятор
- Воздушный кожух
- 4 Воздушные кожухи
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 6 отсеки: 6 передние с горячей заменой 2.5" NVMe/SAS*/SATA отсеков для накопителей; (*SAS поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 NVMe/SATA слоты (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- до 64C/128T; до 320MB кэш на CPU
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Два сокет E (LGA-4677); 5-го поколения Intel® Xeon® / 4-го поколения Intel® Xeon® Scalable процессоры; Поддерживается Intel Xeon CPU Максимум серия с высокий bandwidth память (HBM)
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13DEM
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Управление питанием ACPI; Включение питания режим для DC питание восстановление
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.0, RHEL 9.0, SLES 15 SP4, SLES 15 SP5, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
