Артикул: SYS-221HE-TNR
В наличии

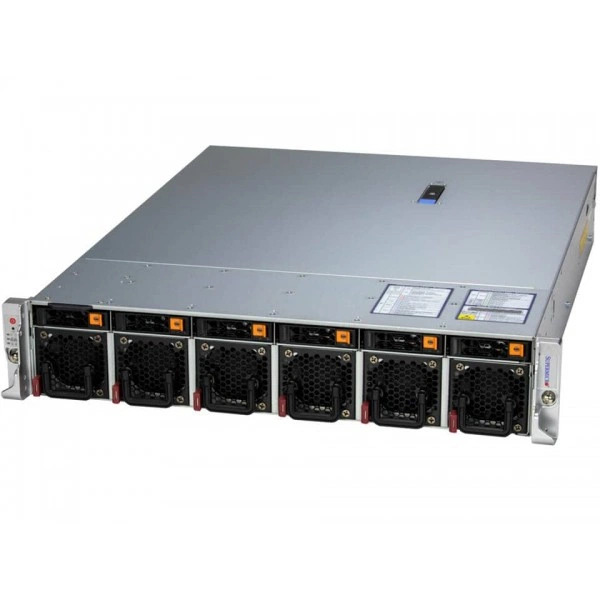

Встраиваемая система Supermicro SYS-221HE-TNR 2U, ECC DDR5, 25GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-221HE-TNR
Supermicro SYS-221HE-TNR - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X13DEM.
Максимальное число ускорителей - до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU.
Поддерживаемые ускорители - NVIDIA PCIe: A2, RTX A4000, RTX A5000, RTX A6000.
Соединение CPU и GPU - PCIe 5.0 x16 CPU-до-GPU Interconnect.
Соединение GPU - PCIe.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При подборе фиксируют точное исполнение SYS-221HE-TNR. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Технические особенности
- Системная плата: Super X13DEM
- Максимальное число ускорителей: до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители: NVIDIA PCIe: A2, RTX A4000, RTX A5000, RTX A6000
- Соединение CPU и GPU: PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU: PCIe
- Бренд: Supermicro
- Сетевые интерфейсы: 4 RJ45 10GbE с Intel® X550 (опционально)
- Сетевые порты LAN: 1 RJ45 1 GbE Выделенный BMC LAN порт
- Модель: SYS-221HE-TNR
- Напряжение памяти: 1.1V
- Сетевые интерфейсы: 2 QSFP56 100GbE (опционально)
- Видеовыходы: 1 VGA порт
- Порты USB: 2 USB 2.0 порты (передний)
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования: Серверные системы
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-221HE-TNR подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В проекте периферийных вычислений учитывают параметры прикладной нагрузки. Конфигурацию проверяют в составе целевого оборудования.
Для тестовой среды определяют сценарии проверки заранее. Результаты используют при подборе окончательного состава оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c587783. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-221HE-FTNR. Этот вариант рассматривают для проекта со следующими требованиями: LGA-4677, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-221HE-FTNRD. При подборе для другой конфигурации полезно проверить такое исполнение: LGA-4677, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.
Комплектация
В спецификации поставки для SYS-221HE-TNR зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Монтажные принадлежности подбирают по месту установки.
Технические характеристики SYS-221HE-TNR
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps); RAID 0/1/5/10 поддержка
- Конфигурация PCIe
- Опция A*; 3 PCIe 5.0 x16 (в x16) FH/10.5"L двухслотовое исполнение слоты 2 PCIe 5.0 x8 (в x16) FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция B*; 3 PCIe 5.0 x16 FH/10.5"L слоты 1 PCIe 5.0 x16 FHHL слот 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); Опция C; 6 PCIe 5.0 x8 (в x16) FH/10.5"L слоты 2 PCIe 5.0 x8 (в x16) FHHL слоты 2 PCIe 5.0 x16 AIOM слоты (OCP 3.0 совместимый); (*Требуется дополнительные компоненты)
- Максимальное число ускорителей
- до 3 двухслотовое исполнение или 3 однослотовое исполнение Ускорители GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: A2, RTX A4000, RTX A5000, RTX A6000
- Поддержка NVMe
- NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)
- Порты USB
- 2 USB 2.0 порты (передний)
- Сетевые интерфейсы
- 2 SFP28 25GbE с Broadcom® BCM57414 (опционально); 2 QSFP28 100GbE с Broadcom® BCM57508 (опционально); 2 QSFP28 100GbE с Intel® E810-CAM2 (опционально); 2 QSFP28 100GbE (опционально); 4 SFP+ 10GbE с Intel® X710-BM2 (опционально); 2 QSFP56 200GbE (опционально); 2 QSFP56 100GbE (опционально); 2 RJ45 1GbE с Intel® I350-AM2 (опционально); 4 SFP+ 10GbE с Intel® X710-TM4 (опционально); 1 OSFP 400GbE с NVIDIA® ConnectX®-7 NDR (опционально); 4 RJ45 10GbE с Intel® X550 (опционально)
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
- Соединение CPU и GPU
- PCIe 5.0 x16 CPU-до-GPU Interconnect
- Соединение GPU
- PCIe
Конструкция и монтаж
- Артикул
- SYS-221HE-TNR
- Бренд
- Supermicro
- Высота
- 3.5" (88.9 mm)
- Глубина
- 22.6" (574 mm)
- Индикаторы
- HDD активность LED; LAN1 активность; LAN2 активность; Отказ питания; Питание состояние LED; Система информация
- Кнопки
- Питание On/Off; Питание On/Off; UID кнопка
- Масса
- Масса брутто: 47.4 lbs (21.5 kg); Масса нетто: 34.4 lbs (15.6 kg)
- Масса упаковки
- 9.7" (H) x 23.5" (W) x 36.9" (D)
- Модель
- SYS-221HE-TNR
- Модель шасси
- CSE-HE211-R000NFP
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Форм-фактор
- 2U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (436.88 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (2DPC): до 8TB 5600MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 6 Счётчик-rotating, С горячей заменой 6cm Вентилятор
- Воздушный кожух
- 4 Воздушные кожухи
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 6 отсеки: 6 передние с горячей заменой 2.5" NVMe*/SAS*/SATA* отсеков для накопителей; (*NVMe/SAS/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 NVMe/SATA слоты (M-key 2280/22110)
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X13DEM
- Тип BIOS
- AMI 256MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.0, RHEL 9.0, SLES 15 SP4, SLES 15 SP5, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 35°C (32°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
