Артикул: SYS-110D-4C-FRAN8TP
В наличии

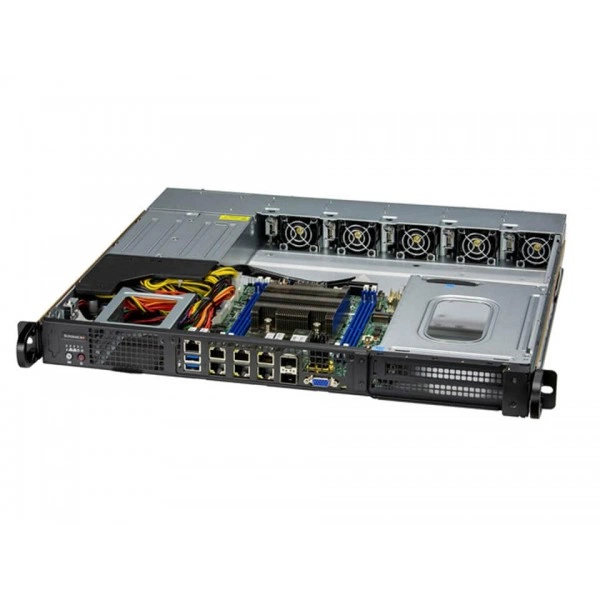

Встраиваемая система Supermicro SYS-110D-4C-FRAN8TP 1U, FCBGA-2579, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110D-4C-FRAN8TP
Supermicro SYS-110D-4C-FRAN8TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-4C-SPT8F.
Процессоры и сокет - Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия.
Ограничения процессорной подсистемы - Поддерживается до 65W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Поддерживаемые ускорители - NVIDIA PCIe: L4.
При выборе сетевой конфигурации учитывают рабочий трафик и его распределение. Проверку подключения выполняют с нагрузкой, похожей на будущую.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
При подборе фиксируют точное исполнение SYS-110D-4C-FRAN8TP. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Энергопотребление оценивают в характерном рабочем сценарии. При расчёте конфигурации учитывают изменение нагрузки во время эксплуатации.
Технические особенности
- Системная плата: Super X12SDV-4C-SPT8F
- Процессоры и сокет: Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
- Ограничения процессорной подсистемы: Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители: NVIDIA PCIe: L4
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Артикул: SYS-110D-4C-FRAN8TP
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Кнопки: Питание On/Off; UID кнопка
- Поддержка памяти: Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 256GB/512GB 2667MT/s ECC DDR4 RDIMM/LRDIMM
- Модель шасси: CSE-515M-R000NP2
- Соединение CPU и GPU: PCIe 4.0 x16 CPU-до-GPU Interconnect
- Контроль температуры: CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Операционные системы: RHEL 8.3, Windows Server 2019, Windows Server 2022, Windows Server 2025
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110D-4C-FRAN8TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для промышленной интеграции требования к месту установки фиксируют заранее. Затем оценивают подключение и работу системы в согласованной среде.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro X12SDV-4C-SPT8F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110D-14C-FRAN8TP. При подборе для другой конфигурации полезно проверить такое исполнение: DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110D-4C-FRDN8TP. В спецификации альтернативного проекта ориентиром служат параметры: DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Комплектация
При подборе SYS-110D-4C-FRAN8TP согласуйте комплект оборудования с проектной схемой монтажа и подключений. Для комплектования платформы используются CBL-SAST-0953-1. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-110D-4C-FRAN8TP
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 FHFL слот
- Максимальное число ускорителей
- до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: L4
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T с Intel® I350; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 10GBASE-T с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 4 RJ45 1 GbE LAN порты (Intel® I350); 2 RJ45 10 GbE LAN порты (Intel® X550); 2 SFP28 25 GbE LAN порты (Intel® SOC)
- Соединение CPU и GPU
- PCIe 4.0 x16 CPU-до-GPU Interconnect
Конструкция и монтаж
- Артикул
- SYS-110D-4C-FRAN8TP
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 15.7" (399 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 29 lbs (13.15 kg); Масса нетто: 18 lbs (8.16 kg)
- Масса упаковки
- 7.9" (H) x 26.7" (W) x 23.8" (D)
- Модель
- SYS-110D-4C-FRAN8TP
- Модель шасси
- CSE-515M-R000NP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (437 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 256GB/512GB 2667MT/s ECC DDR4 RDIMM/LRDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Счётчик-rotating, С горячей заменой 40x40x56mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (M-key 2242/2280)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-4C-SPT8F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 8.3, Windows Server 2019, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
