Артикул: SYS-110D-14C-FRAN8TP
В наличии

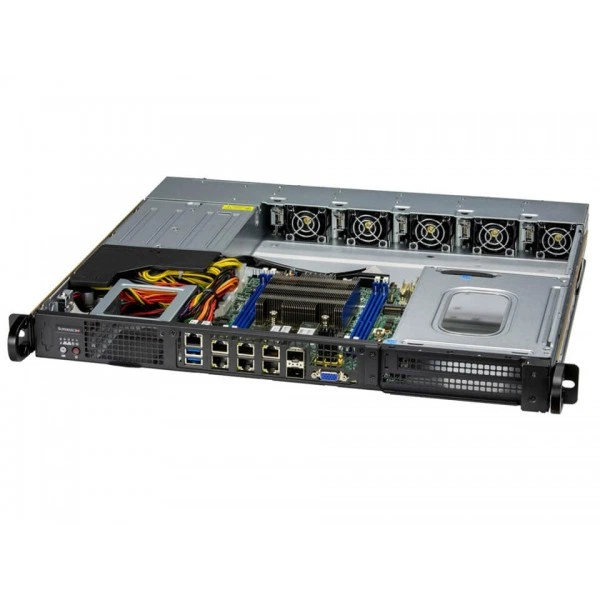

Встраиваемая система Supermicro SYS-110D-14C-FRAN8TP 1U, FCBGA-2579, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110D-14C-FRAN8TP
Supermicro SYS-110D-14C-FRAN8TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-14C-SPT8F.
Процессоры и сокет - Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия.
Ограничения процессорной подсистемы - Поддерживается до 97W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Поддерживаемые ускорители - NVIDIA PCIe: L4.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При подборе фиксируют точное исполнение SYS-110D-14C-FRAN8TP. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Технические особенности
- Системная плата: Super X12SDV-14C-SPT8F
- Процессоры и сокет: Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
- Ограничения процессорной подсистемы: Поддерживается до 97W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители: NVIDIA PCIe: L4
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Управление электропитанием: Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Глубина: 15.7" (399 mm)
- Вентиляторы: до 5 Счётчик-rotating, С горячей заменой 40x40x56mm Вентилятор
- Конфигурация PCIe: По умолчанию; 1 PCIe 4.0 x16 FHFL слот
- Воздушный кожух: 1 Воздушный кожух
- Интерфейсы SATA: SATA (6Gbps)
- Индикаторы: HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Артикул: SYS-110D-14C-FRAN8TP
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110D-14C-FRAN8TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro X12SDV-14C-SPT8F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110D-4C-FRAN8TP. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110D-14C-FRDN8TP. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Схему портов удобнее подготовить до установки оборудования. Это упрощает подключение узлов и последующее сопровождение сети.
Комплектация
При заказе согласуйте состав позиции SYS-110D-14C-FRAN8TP вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются CBL-SAST-0953-1. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-110D-14C-FRAN8TP
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SATA
- SATA (6Gbps)
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 FHFL слот
- Максимальное число ускорителей
- до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: L4
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T с Intel® I350; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 10GBASE-T с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 4 RJ45 1 GbE LAN порты (Intel® I350); 2 RJ45 10 GbE LAN порты (Intel® X550); 2 SFP28 25 GbE LAN порты (Intel® SOC)
- Соединение CPU и GPU
- PCIe 4.0 x16 CPU-до-GPU Interconnect
Конструкция и монтаж
- Артикул
- SYS-110D-14C-FRAN8TP
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 15.7" (399 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 29 lbs (13.15 kg); Масса нетто: 18 lbs (8.16 kg)
- Масса упаковки
- 7.9" (H) x 26.7" (W) x 23.8" (D)
- Модель
- SYS-110D-14C-FRAN8TP
- Модель шасси
- CSE-515M-R000NP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (437 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 256GB 2933MT/s ECC/non-ECC DDR4 RDIMM; Максимальная память (1DPC): до 512GB 2933MT/s ECC/non-ECC DDR4 LRDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Счётчик-rotating, С горячей заменой 40x40x56mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 PCIe 3.0 x4 NVMe/SATA слот (M-key 2242/2280)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 97W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-14C-SPT8F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
