Артикул: SYS-110D-4C-FRDN8TP
В наличии

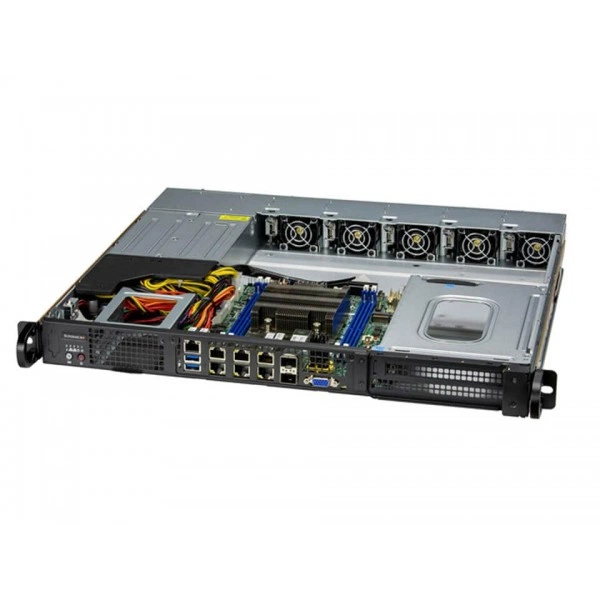

Встраиваемая система Supermicro SYS-110D-4C-FRDN8TP 1U, FCBGA-2579, DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание встраиваемой системы Supermicro SYS-110D-4C-FRDN8TP
Supermicro SYS-110D-4C-FRDN8TP - встраиваемая система. Изделие используется как вычислительный узел в составе прикладного оборудования.
Здесь выбор платформы связан с местом установки и способом подключения внешних устройств. Проверяют режим питания, теплоотвод и требования прикладного программного обеспечения.
Системная плата - Super X12SDV-4C-SPT8F.
Процессоры и сокет - Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия.
Ограничения процессорной подсистемы - Поддерживается до 65W TDP Процессоры (Воздушное охлаждение).
Максимальное число ускорителей - до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU.
Поддерживаемые ускорители - NVIDIA PCIe: L4.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Для обмена данными оценивают требования всей сетевой цепочки. Пропускную способность отдельных устройств сопоставляют с топологией проекта.
При подборе фиксируют точное исполнение SYS-110D-4C-FRDN8TP. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Встраиваемый узел соединяет прикладные вычисления с интерфейсами оборудования. Результат интеграции зависит от согласования аппаратной платформы и системного ПО.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Технические особенности
- Системная плата: Super X12SDV-4C-SPT8F
- Процессоры и сокет: Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
- Ограничения процессорной подсистемы: Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Максимальное число ускорителей: до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители: NVIDIA PCIe: L4
- Разъёмы M.2: 1 M.2 NVMe/SATA слот (M-key 2242/2280)
- Тип оборудования: Серверные системы
- Вентиляторы: до 5 Счётчик-rotating, С горячей заменой 40x40x56mm Вентилятор
- Модель шасси: CSE-515M-R000NP2
- Напряжение памяти: 1.2V
- Форм-фактор: 1U
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
- Индикаторы: HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Процессоры и сокет: Контроль для CPU ядра, Чипсет Напряжения, Память
- Назначение изделия: Используется как вычислительный узел в составе прикладного оборудования
Применение
Супермикро SYS-110D-4C-FRDN8TP подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При эксплуатации группы узлов полезен единый порядок настройки. Проверку новых компонентов выполняют до включения в рабочую конфигурацию.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro c709231, Supermicro X12SDV-4C-SPT8F. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Конструкция
Исполнение системы сопоставляют с монтажным пространством и обслуживанием подключений. Для закрытой установки отдельно продумывают отвод тепла от оборудования.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Порядок сборки определяют по расположению компонентов. Такой подход упрощает доступ к креплениям и внутренним соединениям.
Монтаж и эксплуатация
Проверку начинают на стенде с теми устройствами, которые будут подключены в рабочем проекте. Параметры питания и тепловой режим контролируют до окончательного монтажа.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Длину соединения выбирают по фактическому маршруту кабеля. Свободный участок размещают с учётом обслуживания оборудования.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SYS-110D-14C-FRDN8TP. При подборе для другой конфигурации полезно проверить такое исполнение: ECC DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SYS-110D-4C-FRAN8TP. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, 1U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Комплектация
Для исполнения SYS-110D-4C-FRDN8TP заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются CBL-SAST-0953-1. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SYS-110D-4C-FRDN8TP
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 1 PCIe 4.0 x16 FHFL слот
- Максимальное число ускорителей
- до 1 двухслотовое исполнение или 1 однослотовое исполнение GPU
- Поддерживаемые ускорители
- NVIDIA PCIe: L4
- Порты USB
- 2 порты
- Сетевые интерфейсы
- 4 RJ45 1GBASE-T с Intel® I350; 2 SFP28 25GbE с Intel® SoC; 2 RJ45 10GBASE-T с Intel® X550
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт; 4 RJ45 1 GbE LAN порты (Intel® I350); 2 RJ45 10 GbE LAN порты (Intel® X550); 2 SFP28 25 GbE LAN порты (Intel® SOC)
- Соединение CPU и GPU
- PCIe 4.0 x16 CPU-до-GPU Interconnect
Конструкция и монтаж
- Артикул
- SYS-110D-4C-FRDN8TP
- Бренд
- Supermicro
- Высота
- 1.7" (43 mm)
- Глубина
- 15.7" (399 mm)
- Индикаторы
- HDD активность; LAN1 активность; LAN2 активность; Питание состояние; Система информация
- Кнопки
- Питание On/Off; UID кнопка
- Масса
- Масса брутто: 29 lbs (13.15 kg); Масса нетто: 18 lbs (8.16 kg)
- Масса упаковки
- 7.9" (H) x 26.7" (W) x 23.8" (D)
- Модель
- SYS-110D-4C-FRDN8TP
- Модель шасси
- CSE-515M-R000NP2
- Назначение изделия
- Используется как вычислительный узел в составе прикладного оборудования
- Тип оборудования
- Серверные системы
- Форм-фактор
- 1U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2" (437 mm)
- Штатные компоненты (Компоненты В комплекте)
- Компоненты с * are внутри the корпус
Оперативная память
- Напряжение памяти
- 1.2V
- Поддержка памяти
- Количество слотов: 4 слотов DIMM; Максимальная память (1DPC): до 256GB 2667MT/s ECC/non-ECC DDR4 RDIMM; Максимальная память (1DPC): до 512GB 2667MT/s ECC/non-ECC DDR4 LRDIMM
Питание и охлаждение
- Вентиляторы
- до 5 Счётчик-rotating, С горячей заменой 40x40x56mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, PEPI Мониторинг для CPU и корпус окружающая среда
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 2 отсеки: 2 внутренние стационарные 2.5" SATA отсеков для накопителей
- Разъёмы M.2
- 1 M.2 NVMe/SATA слот (M-key 2242/2280)
Процессорная подсистема
- Ограничения процессорной подсистемы
- Поддерживается до 65W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один FCBGA-2579; Intel® Xeon® процессор D-2700 серия
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Supermicro Update Manager (SUM); Supermicro SuperDoctor® 5 (SD5); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X12SDV-4C-SPT8F
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- RHEL 8.3, Windows Server 2019, Windows Server 2022, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 0°C до 40°C (32°F до 104°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
