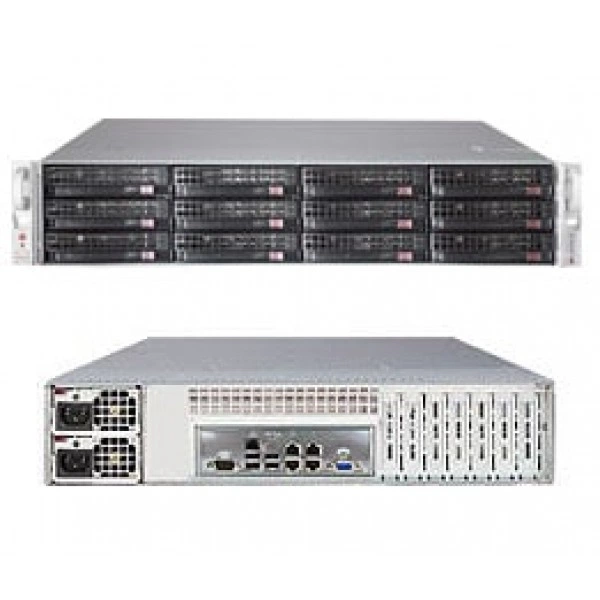

Система хранения данных Supermicro SSG-6027R-E1CR12L 2U, LGA 2011, ECC DDR3

Интерфейсы и расширение

SAS3 AOC

SAS3 через Broadcom 3008 AOC; IT Режим/Pass-through

Видеовыход VGA

1x VGA порт

Графическая подсистема

Matrox G200eW

Интерфейсы SAS

8x SAS3 порты (12Gbps)

Интерфейсы SATA

SATA 2.0 3Gbps с RAID 0, 1, 5, 10 SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 порты (6Gbps) 4x SATA 2.0 порты (3Gbps)

Порты USB

9x USB 2.0 порты всего; (4 задний + 4 через разъём + 1 Тип A)

Последовательные порты и разъёмы

1x Быстрый UART 16550 порт / 1 Разъём

Сетевые контроллеры

Intel® i350 Gigabit Ethernet Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 Gigabit Ethernet LAN порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

6x PCI-E 3.0 x8 слоты (Низкопрофильное исполнение, HL) Слот 1 & 2 Occupied by JBOD Расширение Порт и HBA

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® C602J Чипсет

Конструкция и монтаж

Артикул

SSG-6027R-E1CR12L

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.5" (648mm)

Дисковая объединительная плата

SAS3 Объединительная плата: SAS3 12Gbps один expander объединительная плата, w/ LSISAS3x28 expander, поддержка 12x 3.5" накопители, с 4x mini-SAS HD разъёмы, 2 для uplink и another 2 для downlink

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева Питание fail LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

61 lbs (27.7 kg)

Модель

SSG-6027R-E1CR12L

Модель шасси

CSE-826BE1C-R920LPB

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

16x 240-pin DDR3 слотов DIMM до 1TB DDR3 ECC LRDIMM до 512GB DDR3 ECC Регистровая память (RDIMM) до 128GB DDR3 ECC Un-Buffered память (UDIMM)

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM

Питание и охлаждение

AC Вход

100-240 V, 50-60 Hz, 11-4.5 Amp

DC Выход

4 Amp @ +5V дежурный режим 75 Amp @ +12V

Блок питания с Питание Distributor

920W высокий-efficiency (94%+) AC-DC Резервируемое блоки питания с PMBus и I2C

Вентиляторы

3x 8cm 9.5K RPM, 4-pin PWM вентиляторы

Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Подсистема хранения

горячая замена

12x 3.5" горячая замена SAS3/SATA3 HDD отсеки w/ SES2

Опционально

2x 2.5" горячая замена HDD отсеки (задний)

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

Два сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†; (до 130W TDP)

Системная шина

QPI до 8 GT/s

Управление и совместимость

Системная плата

Super X9DRD-EF

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3 UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 70°C (-40°F до 158°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
