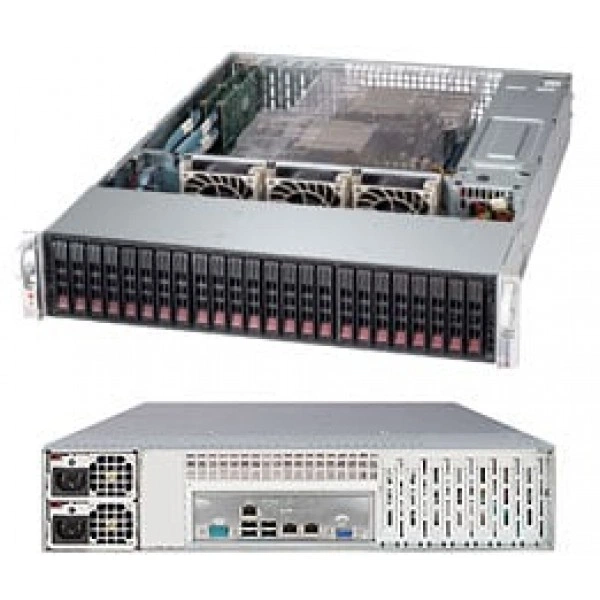

Система хранения данных Supermicro SSG-2027R-AR24NV 2U, LGA 2011, ECC DDR3

Интерфейсы и расширение

AHCI SATA

SATA2 (3Gbps) с RAID 0, 1, 5, 10 SATA3 (6Gbps) с RAID 0, 1; 2x SATA3 (6Gbps) порты 4x SATA2 (3Gbps) порты

SCU SATA

SATA2 (3Gbps) с RAID 0, 1, 10; 4x SATA2 (3Gbps) порты

Видеовыход VGA

1x VGA порт

Графическая подсистема

Matrox G200eW

Интерфейсы SAS

24x SAS3 (12Gbps) порты

Порты USB

4x USB 2.0 порты всего (4 задний)

Последовательные порты и разъёмы

2x Быстрый UART 16550 последовательный COM порт; (1 задний & 1 разъём)

Сетевые контроллеры

Intel® i350 Два Порт GbE Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)

Сетевые порты LAN

2x RJ45 GbE порты 1x RJ45 Выделенный IPMI LAN порт

Слоты PCIe

1x PCI-E 3.0 x16 слот 6x PCI-E 3.0 x8 слоты; (слоты 1, 2, & 3 are заполнены by по умолчанию)

Удалённое управление IPMI

Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC

Чипсет

Intel® C602 Чипсет

Конструкция и монтаж

Артикул

SSG-2027R-AR24NV

Бренд

Supermicro

Высота

3.5" (89mm)

Глубина

25.5" (647.7mm)

Дисковая объединительная плата

SAS3/SATA3 Direct Attached Объединительная плата

Доступный Colors

Чёрный

Индикаторы

Питание состояние LED Жёсткий накопитель активность LED 2x Сеть активность Индикаторы Система Индикатор перегрева Питание fail LED

Кнопки

Питание On/Off кнопка Система Сброс кнопка

Масса брутто

61 lbs (27.7 kg)

Модель

SSG-2027R-AR24NV

Модель шасси

CSE-216BAC-R920LPB

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

2U Стоечный

Ширина

17.2" (437mm)

Оперативная память

Количество слотов DIMM

16x 240-pin DDR3 слотов DIMM до 1TB DDR3 ECC LRDIMM до 512GB DDR3 ECC Регистровая память (RDIMM) до 128GB DDR3 ECC Un-Buffered память (UDIMM)

Контроль ошибок памяти

Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)

Напряжение памяти

1.5 V, 1.35 V

Объёмы модулей DIMM

32GB, 16GB, 8GB, 4GB, 2GB, 1GB

Тип памяти

1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM Поддержка ECC и non-ECC UDIMMs Поддерживается NV-DIMM Модули *

Питание и охлаждение

Блок питания: AC Вход

100-240 V, 50-60 Hz, 11-4.5 Amp

Блок питания: DC Выход

+5V дежурный режим: 4A +12V: 75A

Блок питания: Блоки питания

920W Резервируемое Высокий-Efficiency Блоки питания w/ Питание Distributor, PMBus 1.2, I2C, и PFC

Блок питания: С Питание Distributor

+5V: 45A +3.3V: 24A -12V: 0.6A

Блок питания: Сертификация

Platinum Сертифицированный; [ Проверка Отчёт ]

Вентиляторы

3x 80mm 7000 RPM PWM вентиляторы

Подсистема хранения

горячая замена

24x горячая замена 2.5" SAS3/SATA3 HDD отсеки

Процессорная подсистема

кэш

до 30MB

Ограничения процессорной подсистемы

† версия BIOS 3.0 или новее требуется

Процессоры и сокет

Два сокет R (LGA 2011) Intel® Xeon® процессор E5-2600; и E5-2600 v2 семейство†; (до 130W TDP)

Системная шина

QPI до 8 GT/s

Управление и совместимость

Системная плата

Super X9DRH-iF-NV

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Функции BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 USB Клавиатура поддержка SMBIOS 2.3 UEFI

Условия эксплуатации

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура:; 10°C до 35°C (50°F до 95°F) При хранении Температура:; -40°C до 60°C (-40°F до 140°F) Рабочая относительная влажность:; 8% до 90% (без конденсации) При хранении Относительная влажность:; 5% до 95% (без конденсации)
