Артикул: SSG-542B-E1CR90
В наличии

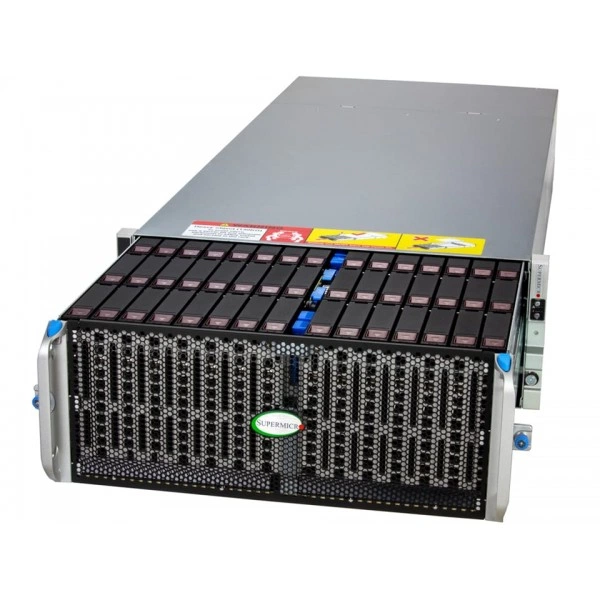

Система хранения данных Supermicro SSG-542B-E1CR90 4U, LGA-4710, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-542B-E1CR90
Supermicro SSG-542B-E1CR90 - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X14SBSC.
Процессоры и сокет - Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.
Количество ядер - P-ядра: до 144C/144T; до 108MB кэш; E-ядра: до 144C/144T; до 108MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 16 слотов DIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 2TB 5200MT/s ECC DDR5 RDIMM.
План электропитания включает подключение оборудования и порядок проверки. Контроль выполняют после завершения монтажа и настройки.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
При подборе фиксируют точное исполнение SSG-542B-E1CR90. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Электропитание рассчитывают по составу подключённого оборудования. При выборе источника проверяют входной режим и выходные параметры.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Технические особенности
- Системная плата: Super X14SBSC
- Процессоры и сокет: Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
- Количество ядер: P-ядра: до 144C/144T; до 108MB кэш; E-ядра: до 144C/144T; до 108MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 16 слотов DIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 2TB 5200MT/s ECC DDR5 RDIMM
- Напряжение памяти: 1.1V
- Масса: Масса брутто: 225 lbs (102.06 kg); Масса нетто: 130 lbs (58.97 kg)
- Вентиляторы: до 1 Счётчик Rotating 6cm Вентилятор; до 6 Для высокой нагрузки 8cm Вентилятор
- Функции: Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
- Артикул: SSG-542B-E1CR90
- Контроль вентиляторов: Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Модель: SSG-542B-E1CR90
- Видеовыходы: 1 VGA порт
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-542B-E1CR90 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro SSG-542B-CE1CR60L, Supermicro SSG-542B-E1CR36H. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-542B-CE1CR60L. При подборе для другой конфигурации полезно проверить такое исполнение: высота: 7" (178 mm), 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-542B-E1CR36H. При подборе для другой конфигурации полезно проверить такое исполнение: 10GbE, 4U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Проверку хранения выполняют на безопасном тестовом наборе данных. Она помогает оценить выбранную конфигурацию перед переносом рабочих массивов.
Комплектация
В спецификации поставки для SSG-542B-E1CR90 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Требуемые подключения согласуют вместе с оборудованием системы.
Технические характеристики SSG-542B-E1CR90
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Конфигурация PCIe
- По умолчанию; 1 PCIe 5.0 x8 (в x8) HHHL слот 3 PCIe 5.0 x16 (в x16) HHHL слоты
- Поддержка NVMe
- NVMe; RAID 0/1 поддержка
- Порты USB
- 2 USB 3.0 порты (задний)
- Разъёмы M.2
- 2 M.2 PCIe 4.0 x2 NVMe слоты (M-key 2280/22110)
- Сетевые интерфейсы
- Нет NIC option поддерживается
- Сетевые порты LAN
- 1 RJ45 1 GbE Выделенный BMC LAN порт
Конструкция и монтаж
- Артикул
- SSG-542B-E1CR90
- Бренд
- Supermicro
- Высота
- 6.96" (177 mm)
- Габариты палетированной упаковки (W x H x L)
- 35.82" (910 mm) x 29.92" (755 mm) x 53.15" (1345 mm)
- Глубина
- 43.3" (1099 mm)
- Масса
- Масса брутто: 225 lbs (102.06 kg); Масса нетто: 130 lbs (58.97 kg)
- Модель
- SSG-542B-E1CR90
- Модель шасси
- CSE-947HTS-R2K63P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Ширина
- 17.6" (447 mm)
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 16 слотов DIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 2TB 5200MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- до 1 Счётчик Rotating 6cm Вентилятор; до 6 Для высокой нагрузки 8cm Вентилятор
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; Тепловой Управление для вентилятор разъёмы
- Процессоры и сокет
- Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 90 отсеки: 90 top-loading горячая замена 3.5"/2.5" SAS/SATA отсеков для накопителей; Опция A: Всего 4 отсеки: 4 задние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция B: Всего 2 отсеки: 2 внутренние стационарные 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; (*NVMe поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 PCIe 4.0 x2 NVMe слоты (M-key 2280/22110)
Процессорная подсистема
- Количество ядер
- P-ядра: до 144C/144T; до 108MB кэш; E-ядра: до 144C/144T; до 108MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14SBSC
- Тип BIOS
- AMI 64MB SPI Flash
- Управление электропитанием
- Включение питания режим для AC питание восстановление; Управление питанием ACPI
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Безопасность цепочки поставок: удалённая аттестация; Защита BMC во время работы; Блокировка системной конфигурации
Условия эксплуатации
- Операционные системы
- Oracle Linux 9.6, RHEL 10.0, Windows Server 2025
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
