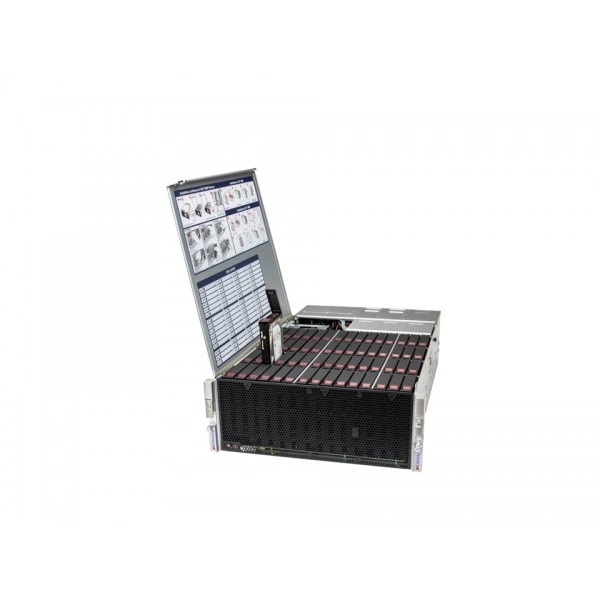

Система хранения данных Supermicro SSG-542B-CE1CR60L 4U, LGA-4710, ECC DDR5

Интерфейсы и расширение

Видеовыходы

1 VGA порт

Интерфейсы SATA

SATA (6Gbps)

Конфигурация PCIe

По умолчанию; 3 PCIe 5.0 x16 (в x16) LP слоты 3 PCIe 5.0 x8 (в x8) LP слоты

Поддержка NVMe

NVMe; RAID 0/1/5/10 поддержка(Intel® VROC RAID ключ требуется)

Поддержка TPM

1 TPM разъём

Порты USB

2 USB 3.2 Gen1 порты (Разъём); 2 USB 3.2 Gen1 порты (Задний)

Сетевые интерфейсы

2 RJ45 10GBASE-T с Intel® X550

Сетевые порты LAN

1 RJ45 1 GbE Выделенный BMC LAN порт; 2 RJ45 10 GBASE-T LAN порты

Чипсет

intel Система on Микросхема

Конструкция и монтаж

Артикул

SSG-542B-CE1CR60L

Бренд

Supermicro

Высота

7" (178 mm)

Глубина

30.2" (767.08 mm)

Индикаторы

Сеть активность Индикаторы; Отказ питания LED; Питание состояние LED; Система Информация LED

Кнопки

Питание On/Off кнопка; Единица Идентификация (UID) кнопка

Масса

Масса брутто: 169.5 lbs (76.9 kg); Масса нетто: 117 lbs (53 kg)

Масса упаковки

33.25" (H) x 28" (W) x 42.5" (D)

Модель

SSG-542B-CE1CR60L

Модель шасси

CSE-946STS-R1K63LPP

Назначение изделия

Создаёт аппаратную основу для размещения и доступа к массивам данных

Тип оборудования

Серверные системы

Форм-фактор

4U Стоечный

Цвет

Чёрный

Ширина

17.2" (437 mm)

Оперативная память

Напряжение памяти

1.1V

Поддержка памяти

Количество слотов: 8 слотов DIMM; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM

Питание и охлаждение

Вентиляторы

до 5 Для высокой нагрузки 8cm Вентилятор

Воздушный кожух

1 Воздушный кожух

Контроль вентиляторов

Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление

Контроль температуры

CPU тепловой защита поддержка, Мониторинг для CPU и корпус окружающая среда, PECI

Процессоры и сокет

8 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память

Подсистема хранения

Конфигурация дисковых отсеков

По умолчанию: Всего 60 отсеки: 60 top-loading горячая замена 3.5" SAS/SATA отсеков для накопителей; Опция A: Всего 4 отсеки: 4 задние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; Опция B: Всего 4 отсеки: 4 задние с горячей заменой 2.5" SATA* отсеков для накопителей; (*NVMe/SATA поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Разъёмы M.2

2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 22110(по умолчанию))

Процессорная подсистема

Количество ядер

P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш

Ограничения процессорной подсистемы

Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)

Процессоры и сокет

Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра

Управление и совместимость

Аппаратные функции

Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует

Программные средства управления

SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)

Системная плата

Super X14SBI-TF

Тип BIOS

AMI 64MB UEFI

Управление электропитанием

ACPI/APM Управление питанием

Функции

Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации; Защита BMC во время работы; Безопасность цепочки поставок: удалённая аттестация

Функции BIOS

ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9

Условия эксплуатации

Операционные системы

RHEL 10.0, Windows Server 2022, Windows Server 2025

Соответствие RoHS

RoHS Соответствует

Условия эксплуатации и требования

Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 60°C (-40°F до 140°F); Рабочая относительная влажность: 8% до 90% (); При хранении Относительная влажность: 5% до 95% ()
