Артикул: SSG-542B-E1CR36L
В наличии

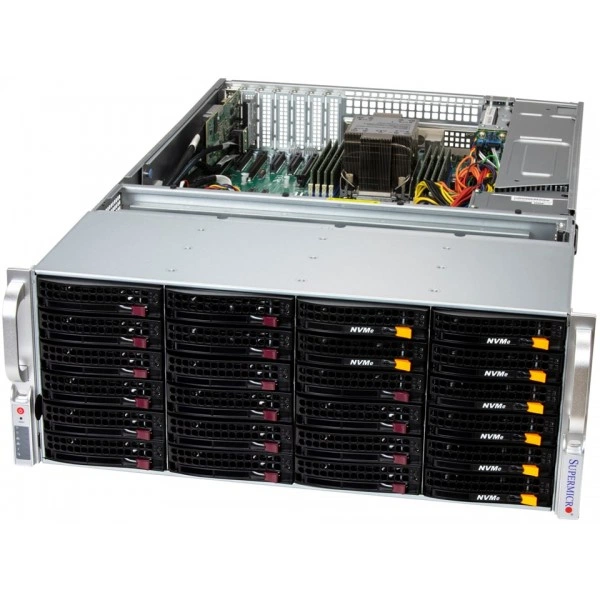

Система хранения данных Supermicro SSG-542B-E1CR36L 4U, LGA-4710, ECC DDR5
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-542B-E1CR36L
Supermicro SSG-542B-E1CR36L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Системная плата - Super X14SBI-TF.
Процессоры и сокет - Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра.
Количество ядер - P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш.
Ограничения процессорной подсистемы - Поддерживается до 350W TDP Процессоры (Воздушное охлаждение).
Поддержка памяти - Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SSG-542B-E1CR36L. В спецификации поставки для изделие зафиксируйте само изделие и необходимые для проекта сопрягаемые детали.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Системная плата: Super X14SBI-TF
- Процессоры и сокет: Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
- Количество ядер: P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш
- Ограничения процессорной подсистемы: Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Поддержка памяти: Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM
- Индикаторы: HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID)
- Операционные системы: RHEL 10.0, Windows Server 2022, Windows Server 2025
- Процессоры и сокет: 8 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память
- Кнопки: Питание On/Off
- Масса: Масса брутто: 102.5 lbs (46.4 kg); Масса нетто: 65.5 lbs (29.7 kg)
- Управление электропитанием: ACPI/APM Управление питанием
- Последовательные интерфейсы: 1 COM порт (разъём)
- Ширина: 17.2"
- Аппаратные функции: Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-542B-E1CR36L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При организации вычислительной инфраструктуры заранее определяют порядок обслуживания. Монтаж и подключение планируют вместе с эксплуатационными задачами.
В интеграционных проектах важно согласовать электрические и механические подключения. Выбранную конфигурацию проверяют до окончательного размещения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro AOC-VROCPREMOD, Supermicro AOC-VROCSTNMOD. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
При установке проверяют опорные точки и предусмотренную фиксацию. Подключения выполняют после проверки положения оборудования.
Версии встроенного ПО проверяют вместе с аппаратной конфигурацией. Обновление выполняют после подготовки согласованного порядка действий.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-542B-CE1CR60L. Этот вариант рассматривают для проекта со следующими требованиями: 1GbE, высота: 7" (178 mm). Его сравнивают при выборе оборудования для требуемого класса скорости сети.
В качестве аналога рассмотрите Supermicro SSG-542B-E1CR60. При подборе для другой конфигурации полезно проверить такое исполнение: 1GbE, высота: 6.96" (177 mm). Его сравнивают при выборе оборудования для требуемого класса скорости сети.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Комплектация
В заявке на SSG-542B-E1CR36L укажите нужный состав поставки и принадлежности, связанные с местом установки. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики SSG-542B-E1CR36L
Интерфейсы и расширение
- Видеовыходы
- 1 VGA порт
- Интерфейсы SAS
- SAS (12Gbps) через Broadcom® 3916; RAID 0/1/5/6/10/50/60 поддержка
- Интерфейсы SATA
- 4 x SlimSAS
- Конфигурация PCIe
- По умолчанию; 3 PCIe 5.0 x8 (в x8) LP слоты 3 PCIe 5.0 x16 (в x16) LP слоты
- Поддержка NVMe
- NVMe; RAID 0/1 поддержка(Intel® VROC RAID ключ требуется)
- Поддержка TPM
- 1 TPM разъём
- Порты USB
- 2 USB 3.2 Gen1 порты (Разъём); 2 USB 3.2 Gen1 порты (Задний)
- Последовательные интерфейсы
- 1 COM порт (разъём)
- Сетевые интерфейсы
- 2 RJ45 10GbE с Intel® X550
- Сетевые порты LAN
- 2 RJ45 10 GbE LAN порты (Intel® X550); 1 RJ45 1 GbE Выделенный BMC LAN порт (IPMI общий on LAN порт 1)
Конструкция и монтаж
- Артикул
- SSG-542B-E1CR36L
- Бренд
- Supermicro
- Высота
- 7"
- Глубина
- 27.5"
- Индикаторы
- HDD активность; Сеть активность; Питание состояние; Система информация (перегрев/UID)
- Кнопки
- Питание On/Off
- Масса
- Масса брутто: 102.5 lbs (46.4 kg); Масса нетто: 65.5 lbs (29.7 kg)
- Масса упаковки
- 15" (H) x 27" (W) x 39" (D)
- Модель
- SSG-542B-E1CR36L
- Модель шасси
- CSE-847BTS-R1K68LPBP5
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 4U Стоечный
- Цвет
- Серебристый
- Ширина
- 17.2"
Оперативная память
- Напряжение памяти
- 1.1V
- Поддержка памяти
- Количество слотов: 8 слотов DIMM/8 Каналы; Максимальная память (1DPC): до 2TB 6400MT/s ECC DDR5 RDIMM
Питание и охлаждение
- Вентиляторы
- 7 Для высокой нагрузки PWM 80x80x38mm Вентилятор
- Воздушный кожух
- 1 Воздушный кожух
- Контроль вентиляторов
- Вентиляторы с тахометр мониторинг; Широтно-импульсная модуляция (PWM) вентилятор разъёмы; Состояние контроль для скорость управление
- Контроль температуры
- CPU тепловой защита поддержка, Мониторинг для CPU и корпус окружающая среда, PECI
- Процессоры и сокет
- 8 Фаза-коммутация напряжение регулятор; Контроль для CPU ядра, Чипсет Напряжения, Память
Подсистема хранения
- Конфигурация дисковых отсеков
- По умолчанию: Всего 38 отсеки: 24 передние с горячей заменой 3.5" SAS/SATA отсеков для накопителей 12 задние с горячей заменой 3.5" SAS/SATA отсеков для накопителей 2 задние с горячей заменой 2.5" SAS/SATA отсеков для накопителей; Опция A: Всего 10 отсеки: 8 передние с горячей заменой 3.5" PCIe 5.0 x4 NVMe* отсеков для накопителей 2 задние с горячей заменой 2.5" PCIe 5.0 x4 NVMe* отсеков для накопителей; (*NVMe поддержка может потребоваться дополнительный контроллер хранения и/или кабели)
- Разъёмы M.2
- 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 22110(по умолчанию))
Процессорная подсистема
- Количество ядер
- P-ядра: до 86C/172T; до 336MB кэш; E-ядра: до 144C/144T; до 108MB кэш
- Ограничения процессорной подсистемы
- Поддерживается до 350W TDP Процессоры (Воздушное охлаждение)
- Процессоры и сокет
- Один сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра или 6700 серия процессоры с E-ядра
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0; Кремний Root of Trust (RoT) - NIST 800-193 Соответствует
- Программные средства управления
- SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA)
- Системная плата
- Super X14SBI-TF
- Тип BIOS
- AMI 64MB UEFI
- Управление электропитанием
- ACPI/APM Управление питанием
- Функции
- Встроенное ПО с криптографической подписью; Защищённый Загрузка; Защищённое обновление встроенного ПО; Автоматическое восстановление встроенного ПО; Блокировка системной конфигурации; Защита BMC во время работы; Безопасность цепочки поставок: удалённая аттестация
- Функции BIOS
- ACPI 6.5; SMBIOS 3.7 или новее; UEFI 2.9
Условия эксплуатации
- Операционные системы
- RHEL 10.0, Windows Server 2022, Windows Server 2025
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура: 10°C до 35°C (50°F до 95°F); При хранении Температура: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); При хранении Относительная влажность: 5% до 95% (без конденсации)
