Артикул: SSG-2028R-DN2R48L
В наличии

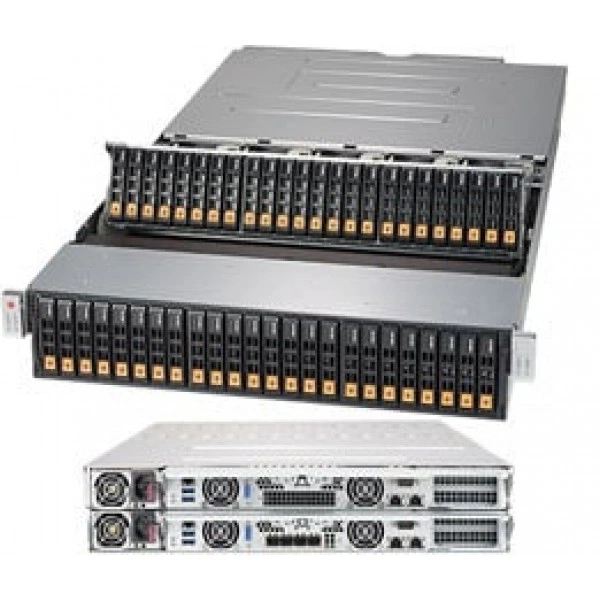

Система хранения данных Supermicro SSG-2028R-DN2R48L 2U, LGA 2011, ECC DDR4
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание системы хранения данных Supermicro SSG-2028R-DN2R48L
Supermicro SSG-2028R-DN2R48L - система хранения данных. Изделие создаёт аппаратную основу для размещения и доступа к массивам данных.
Систему подбирают по требуемой ёмкости, характеру доступа и схеме подключения. Накопители, контроллеры и средства передачи данных рассматривают совместно.
Материнская плата (Два на Система) - Super X10DSN-TS.
Процессоры и сокет на узел - Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011).
Ядра и кэш на узел - до 22 ядра† / до 55MB† кэш.
Системная шина на узел - QPI до 9.6 GT/s.
Ограничения процессорной подсистемы на узел - † версия BIOS 2.0 или новее требуется; *.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.
При подборе фиксируют точное исполнение SSG-2028R-DN2R48L. При заказе согласуйте состав позиции изделие вместе с монтажными принадлежностями для выбранной установки.
Функциональные возможности
Организация хранения влияет на скорость доступа к данным и удобство обслуживания. Требования к резервированию задают при проектировании всей конфигурации.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Дисковые подключения проверяют по типу интерфейса и монтажному исполнению. Затем оценивают доступ для установки и обслуживания накопителей.
Технические особенности
- Материнская плата (Два на Система): Super X10DSN-TS
- Процессоры и сокет на узел: Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Ядра и кэш на узел: до 22 ядра† / до 55MB† кэш
- Системная шина на узел: QPI до 9.6 GT/s
- Ограничения процессорной подсистемы на узел: † версия BIOS 2.0 или новее требуется; *
- PCI-Express (на узел) на узел: 1 PCI-E 3.0 x16 HHHL слот; 1 PCI-E 3.0 x8 HHHL слот; 1 SIOM слот
- Модель: SSG-2028R-DN2R48L
- Бренд: Supermicro
- Сетевые контроллеры на узел: Intel® X540 Два Порт 10GBase-T; 10Gb private ethernet между контроллер nodes; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Соответствие RoHS: RoHS Соответствует
- Масса брутто: 86.9 lbs (39.42 kg)
- Порты USB на узел: 3 USB 3.0 порты (2 задний, 1 Тип A)
- Кнопки: Питание On/Off кнопка
- Тип оборудования: Серверные системы
- Назначение изделия: Создаёт аппаратную основу для размещения и доступа к массивам данных
Применение
Супермикро SSG-2028R-DN2R48L подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Для размещения данных оценивают требуемую ёмкость и развитие массива. Комплект оборудования выбирают по полной схеме хранения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro 2000W PWS-2K05A-1R, Supermicro FAN-0167L4. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Конструкция
Компоновка системы связана с размещением накопителей и внутренних соединений. При оценке исполнения учитывают доступ к отсекам и маршруты кабелей.
Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Монтаж и эксплуатация
Перед вводом в работу проверяют совместимость накопителей и выбранной схемы подключения. Затем выполняют проверку массива с данными, которые можно безопасно использовать для тестирования.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SSG-2028R-NR48N. Для сопоставления аппаратных возможностей можно рассмотреть вариант: до 1600W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro SSG-2028R-DE2CR24L. При подборе для другой конфигурации полезно проверить такое исполнение: до 1200W, 2U. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для роста массива учитывают свободное монтажное пространство и подключения. Расширение планируют с учётом ограничений всей дисковой подсистемы.
Комплектация
В заявке на SSG-2028R-DN2R48L укажите нужный состав поставки и принадлежности, связанные с местом установки. Для комплектования платформы используются SFT-OOB-LIC, SFT-DCMS-Single. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SSG-2028R-DN2R48L
Интерфейсы и расширение
- PCI-Express (на узел) на узел
- 1 PCI-E 3.0 x16 HHHL слот; 1 PCI-E 3.0 x8 HHHL слот; 1 SIOM слот
- Видеовыходы на узел
- ASPEED AST2400 BMC; 1 VGA порт
- Интерфейсы SATA на узел
- SATA3 (6Gbps); RAID 0, 1; 2 SATA3 (6Gbps) порты
- Порты USB на узел
- 3 USB 3.0 порты (2 задний, 1 Тип A)
- Последовательные порты и разъёмы на узел
- COM порт через райзер
- Сетевые контроллеры на узел
- Intel® X540 Два Порт 10GBase-T; 10Gb private ethernet между контроллер nodes; Виртуальный Машина Устройство Очереди снижение I/O накладные расходы; Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN на узел
- 2 RJ45 10GBase-T LAN порты; IPMI LAN общий порт
- Удалённое управление IPMI на узел
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0; IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка; ASPEED AST2400 BMC
- Чипсет на узел
- Intel® C612 чипсет
Конструкция и монтаж
- Артикул
- SSG-2028R-DN2R48L
- Бренд
- Supermicro
- Высота
- 3.5" (89mm)
- Глубина
- 33.3" (846mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; Контроль активности LED; Сеть активность Индикаторы; Отказ питания LED; Перегрев/Вентилятор Отказ LED
- Кнопки
- Питание On/Off кнопка
- Масса брутто
- 86.9 lbs (39.42 kg)
- Модель
- SSG-2028R-DN2R48L
- Модель шасси
- CSE-227STS-R2K05P
- Назначение изделия
- Создаёт аппаратную основу для размещения и доступа к массивам данных
- Тип оборудования
- Серверные системы
- Форм-фактор
- 2U Стоечный
- Ширина
- 17.2" (437mm)
Оперативная память
- Количество слотов DIMM на узел
- 16x 288-pin DDR4 слотов DIMM; до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM
- Контроль ошибок памяти на узел
- Исправление однобитовые ошибки
- Напряжение памяти на узел
- 1.2 V
- Объёмы модулей DIMM на узел
- RDIMM:; 32GB, 16GB, 8GB, 4GB; LRDIMM: 64GB, 32GB; 3DS LRDIMM: 128GB
- Тип памяти на узел
- 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит
Питание и охлаждение
- Блок питания: Блоки питания
- 2000W Резервируемое Блоки питания с PMBus
- Блок питания: Всего Выход Питание
- 1000W: 100 - 120Vac; 1800W: 200 - 220Vac; 1980W: 220 - 230Vac; 2000W: 230 - 240Vac; 2000W: 200 - 240Vac (UL/CUL только)
- Блок питания: Вход
- 100-120Vac / 12.5-9.5A / 50-60Hz; 200-220Vac / 10-9.5A / 50-60Hz; 220-230Vac / 10-9.8A / 50-60Hz; 230-240Vac / 10-9.8A / 50-60Hz; 200-240Vac / 11.8-9.8A / 50-60Hz (UL/cUL только)
- Блок питания: Габариты (W x H x L)
- 73.5 x 40 x 265 mm
- Блок питания: Линия +12V
- Максимум: 83.3A / Минимум: 0A (100-120Vac); Максимум: 150A / Минимум: 0A (200-220Vac); Максимум: 165A / Минимум: 0A (220-230Vac); Максимум: 166.7A / Минимум: 0A (230-240Vac); Максимум: 166.7A / Минимум: 0A (200-240Vac) (UL/cUL только)
- Блок питания: Линия 12Vsb
- Максимум: 2.1A / Минимум: 0A
- Блок питания: Сертификация
- Titanium Level; [ Проверка Отчёт ]
- Блок питания: Тип выходного подключения
- 25 Pairs Gold Контактная площадка Разъём
- Вентиляторы
- 5x 8cm высокопроизводительный PWM вентиляторы
Подсистема хранения
- горячая замена
- 48 горячая замена 2.5" два порт NVMe отсеков для накопителей
Процессорная подсистема
- Ограничения процессорной подсистемы на узел
- † версия BIOS 2.0 или новее требуется; *
- Процессоры и сокет на узел
- Intel® Xeon® процессор E5-2600; v4†/; v3 семейство; (до 145W TDP); *; Два сокет R3 (LGA 2011)
- Системная шина на узел
- QPI до 9.6 GT/s
- Ядра и кэш на узел
- до 22 ядра† / до 55MB† кэш
Управление и совместимость
- Материнская плата (Два на Система)
- Super X10DSN-TS
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI BIOS
- Функции BIOS
- Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; USB Клавиатура поддержка; SMBIOS 2.7.1UEFI 2.3.1
Условия эксплуатации
- Соответствие RoHS
- RoHS Соответствует
- Условия эксплуатации и требования
- Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
