Артикул: MBD-X9SCM-B
В наличии

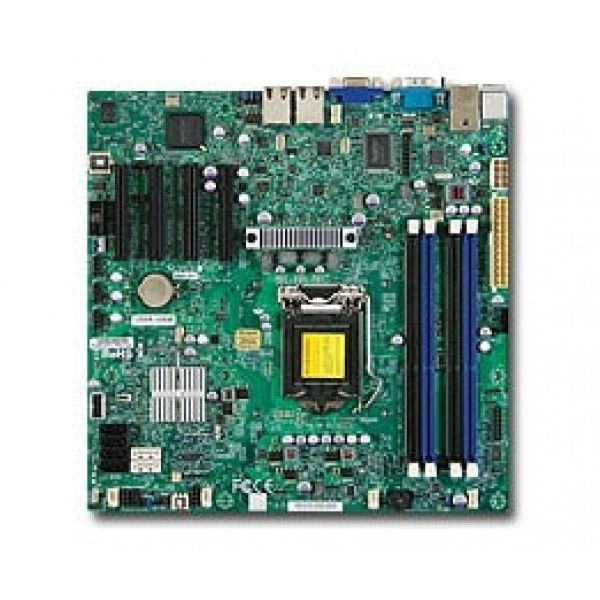

Материнская плата Supermicro X9SCM (MBD-X9SCM-B) LGA 1155, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SCM
Supermicro X9SCM - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - uATX.
Габариты - 9.6" x 9.6", (24.4cm x 24.4 cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155).
Объём памяти - 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).
Тип памяти - 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
При подборе фиксируют точное исполнение MBD-X9SCM-B. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.
Технические особенности
- Форм-фактор: uATX
- Габариты: 9.6" x 9.6", (24.4cm x 24.4 cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
- Объём памяти: 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Тип памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Объёмы модулей DIMM: 8GB, 4GB, 2GB, 1GB
- Напряжение памяти: 1.5 V, 1.35V
- Тип BIOS: 64Mb SPI Flash EEPROM с AMI BIOS
- Сетевые порты LAN: 2x RJ45 LAN порты
- Управление электропитанием: ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- 1U Корпус: CSE-113MTQ-330CB CSE-113MTQ-R400CB CSE-512F-350B CSE-512F-441B CSE-811TQ-R441B CSE-813MTQ-350C CSE-813MTQ-441CB CSE-813MTQ-R400CB
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём
- Интерфейсы SATA: 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA порты 6 SATA hard накопители поддерживается
- Видеовыход VGA: 1x VGA порт
- Бренд: Supermicro
- Модель: X9SCM-B
- Артикул: MBD-X9SCM-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SCM подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
Для расчётных приложений заранее определяют объём рабочих данных. После этого выбирают состав ресурсов и проверяют его на стенде.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-113MTQ-330CB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Схему кабелей полезно связать с обозначениями подключаемых узлов. Такая маркировка упрощает эксплуатацию и изменение конфигурации.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SCA. Этот вариант рассматривают для проекта со следующими требованиями: ATX, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X9SCD+-F. При подборе для другой конфигурации полезно проверить такое исполнение: специальный форм-фактор, IPMI. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Комплектование позиции MBD-X9SCM-B удобно проверить по перечню компонентов вашей системы до оформления заказа. Сопрягаемые компоненты проверяют по проектной спецификации.
Технические характеристики MBD-X9SCM-B
Идентификация
- Артикул
- MBD-X9SCM-B
- Бренд
- Supermicro
- Модель
- X9SCM-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- 1x VGA порт
- Видеовыходы
- BMC встроенный Matrox G200
- Интерфейсы SATA
- 4x SATA2 (3Gb/s) w/ RAID 0, 1, 5, 10 2x SATA3 (6Gb/s) w/ RAID 0, 1; 6 SATA порты 6 SATA hard накопители поддерживается
- Контроллер Super I/O
- Nuvoton NCT6776F
- Поддержка DOM
- 1x DOM (Disk on Module) разъём питания
- Поддержка TPM
- 1x TPM Разъём
- Порты USB
- 9x USB 2.0 порты всего; (2x задний + 6x через разъём + 1x тип A)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 последовательный порт; (один разъём и один задний порт)
- Сетевые контроллеры
- Intel® 82579LM и 82574L, 2x Gigabit LAN порты Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 LAN порты
- Слоты PCIe
- 2 (x8) PCI-E 3.0 слоты*** 2 (x4) PCI-E 2.0 в x8 слоты
- Чипсет
- Intel® C204 PCH чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-113MTQ-330CB CSE-113MTQ-R400CB CSE-512F-350B CSE-512F-441B CSE-811TQ-R441B CSE-813MTQ-350C CSE-813MTQ-441CB CSE-813MTQ-R400CB
- Габариты
- 9.6" x 9.6", (24.4cm x 24.4 cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Совместимые операционные системы
- ?
- Форм-фактор
- uATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35V
- Объём памяти
- 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 64Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Функции BIOS
- DMI (SMBIOS) 2.7 ACPI 4.0 PCI 2.3 USB Клавиатура поддержка
