Артикул: MBD-X9SCA-B
В наличии

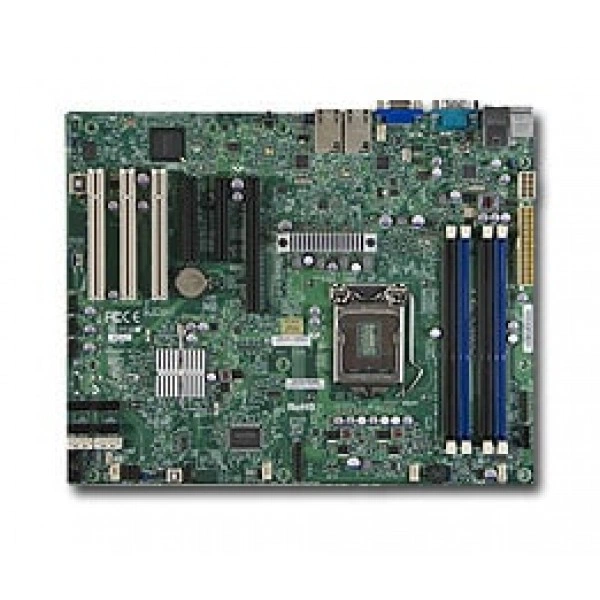

Материнская плата Supermicro X9SCA (MBD-X9SCA-B) ATX, LGA 1155, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9SCA
Supermicro X9SCA - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - ATX.
Габариты - 12" x 9.6", (30.48cm x 24.4 cm).
Процессоры и сокет - Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155).
Объём памяти - 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM).
Тип памяти - 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
При подборе фиксируют точное исполнение MBD-X9SCA-B. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Технические особенности
- Форм-фактор: ATX
- Габариты: 12" x 9.6", (30.48cm x 24.4 cm)
- Процессоры и сокет: Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
- Объём памяти: 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Тип памяти: 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
- Контроль вентиляторов: Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Управление электропитанием: ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Поддержка TPM: 1x TPM Разъём
- Видеовыход VGA: BMC встроенный Matrox G200; 1x VGA порт
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём
- Контроль напряжений: Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Объёмы модулей DIMM: 8GB, 4GB, 2GB, 1GB
- Поддержка DOM: 1x DOM (Disk on Module) разъём питания
- Бренд: Supermicro
- Модель: X9SCA-B
- Артикул: MBD-X9SCA-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9SCA подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0044L, Supermicro CSE-111LT-330CB. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При выборе CPU учитывают аппаратную совместимость и тепловой режим. Настройку вычислительной платформы проверяют на нагрузке, близкой к рабочей.
Перед настройкой сохраняют необходимые параметры системы. Затем выполняют проверку обнаружения оборудования и доступных рабочих режимов.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SAE. В спецификации альтернативного проекта ориентиром служат параметры: DDR3, ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X9SCL. При подборе для другой конфигурации полезно проверить такое исполнение: uATX, uATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
При подборе MBD-X9SCA-B согласуйте комплект оборудования с проектной схемой монтажа и подключений. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X9SCA-B
Идентификация
- Артикул
- MBD-X9SCA-B
- Бренд
- Supermicro
- Модель
- X9SCA-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- BMC встроенный Matrox G200; 1x VGA порт
- Интерфейсы SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1; 6x SATA порты всего (4x 3Gb, 2x 6Gb)
- Контроллер Super I/O
- Nuvoton WPCM450RA0BX
- Поддержка DOM
- 1x DOM (Disk on Module) разъём питания
- Поддержка TPM
- 1x TPM Разъём
- Порты USB
- 8x USB 2.0 порты всего; (2x задний + 6x через разъём)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 последовательный порт; (один разъём и один задний порт)
- Сетевые контроллеры
- Intel® 82574L, 2x Gigabit LAN порты Виртуальный Машина Устройство Очереди Высокий efficient I/O накладные расходы Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход
- Сетевые порты LAN
- 2x RJ45 Gigabit Ethernet LAN порты
- Слоты PCI
- 3 PCI 32-бит слоты
- Слоты PCIe
- 1 (x16) PCI-E 3.0 слот*** 2 (x4) PCI-E 2.0 (в x8) слоты
- Чипсет
- Intel® C204 PCH чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-111LT-330CB CSE-111LT-360CB CSE-111T-560CB CSE-113MTQ-560CB CSE-113MTQ-563CB CSE-113MTQ-R400CB CSE-512-200B CSE-512-260B
- Габариты
- 12" x 9.6", (30.48cm x 24.4 cm)
- Исполнение Mid-Tower
- CSE-732i-500B
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Совместимые операционные системы
- ?
- Форм-фактор
- ATX
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35V
- Объём памяти
- 4x 240-pin DDR3 DIMM разъёмы Поддерживается до 32 GB DDR3 ECC Un-Buffered память (UDIMM)
- Объёмы модулей DIMM
- 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1333/1600MHz*** ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Индикаторы
- CPU / Система Индикатор перегрева +5V Дежурный режим alert LED
- Контроль вентиляторов
- Всего из 5 вентилятор разъёмы с поддержкой до 5 вентиляторы Five 4-pin вентилятор разъёмы 5x вентиляторы с тахометр состояние мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Поддержка 3-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.8375V-1.60V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка FC температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- Процессоры и сокет
- Intel® Xeon® процессор E3-1200 & v2 серия, Intel® 2-го поколения и 3-го поколения Core i3, Intel® Pentium® и Celeron процессоры *** * сокет H2 (LGA 1155)
Управление и совместимость
- Программные средства управления
- SuperDoctor® III Сторожевой таймер NMI
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием Main Коммутатор Override Mechanism Включение питания режим для AC питание восстановление Внутренний/Внешний modem ring-on
- Функции BIOS
- DMI (SMBIOS) 2.7 ACPI 4.0 PCI 2.3 USB Клавиатура поддержка
