Артикул: MBD-X8QBE-F-B
В наличии

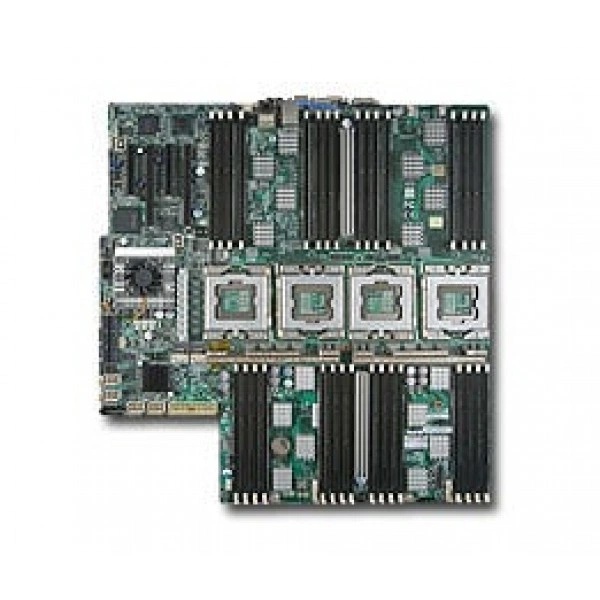

Материнская плата Supermicro X8QBE-F (MBD-X8QBE-F-B) специальный форм-фактор, Intel® Xeon® 64-бит процессоры из the одинаковые тип, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X8QBE-F
Supermicro X8QBE-F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 16.4" x 16.79" (41.66cm x 42.65cm).
QPI - до 6.4 GT/s.
Количество слотов DIMM - 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается.
Тип памяти - 1333* / 1066 / 978 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
При изменении состава оборудования повторно оценивают отвод тепла. Это помогает согласовать новые компоненты с существующей компоновкой.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
При подборе фиксируют точное исполнение MBD-X8QBE-F-B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 16.4" x 16.79" (41.66cm x 42.65cm)
- Процессоры и сокет: Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® Xeon® 64-бит процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX)
- QPI: до 6.4 GT/s
- Количество слотов DIMM: 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается
- Tower / 4U: CSE-418E16-R1K62B CSE-848A-R1K62B CSE-848E16-R1K62B; (для SC748, rev. K требуется, Воздушный кожух MCP-310-74805-0B); (для SC848 & 418, rev. K требуется, Воздушный кожух MCP-310-84803-0B)
- Бренд: Supermicro
- Управление электропитанием: ACPI / ACPM Управление питанием
- Тип BIOS: 32Mb SPI Flash EEPROM с AMI® BIOS
- Напряжение памяти: 1.5 V, 1.35V**
- Дополнительные функции: Корпус вскрытие контроль Корпус вскрытие разъём
- 1U Корпус: CSE-818A-1400LPB; (rev. K требуется, Воздушный кожух MCP-310-81804-0B)
- Графическая подсистема: Matrox G200eW 16 MB DDR2
- Контроль напряжений: Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения. 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X8QBE-F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0420L, Supermicro CSE-418E16-R1K62B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9QRi-F. Этот вариант рассматривают для проекта со следующими требованиями: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X9QR7-TF+. В спецификации альтернативного проекта ориентиром служат параметры: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Комплектация
Для исполнения MBD-X8QBE-F-B заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X8QBE-F-B
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- 1x VGA Порт
- Графическая подсистема
- Matrox G200eW 16 MB DDR2
- Интерфейсы SATA
- Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается
- Контроллер Super I/O
- Winbond 83527HB микросхема
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы (3 порты) Всего 5 USB 2.0 Соответствует
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём
- Сетевые контроллеры
- Intel® 82576 Два-Порт Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 3x RJ45 LAN порты
- Слоты PCIe
- 2 (x16) PCI-E 2.0 или 1 (x16) PCI-E 2.0 + 2 (x8) PCI-E 2.0 или 4 (x8) PCI-E 2.0 слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WPCM450 BMC
- Чипсет
- Intel® 7500 (Boxboro-EX) чипсет ICH10R
Конструкция и монтаж
- 1U Корпус
- CSE-818A-1400LPB; (rev. K требуется, Воздушный кожух MCP-310-81804-0B)
- 2U Корпус
- CSE-828TQ-R1400LPB; (rev. K требуется, Воздушный кожух MCP-310-82805-0B)
- Tower / 4U Стоечный
- CSE-418E16-R1K62B CSE-848A-R1K62B CSE-848E16-R1K62B; (для SC748, rev. K требуется, Воздушный кожух MCP-310-74805-0B); (для SC848 & 418, rev. K требуется, Воздушный кожух MCP-310-84803-0B)
- Артикул
- MBD-X8QBE-F-B
- Бренд
- Supermicro
- Габариты
- 16.4" x 16.79" (41.66cm x 42.65cm)
- Модель
- X8QBE-F-B
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V, 1.35V**
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 32GB**
- Тип памяти
- 1333* / 1066 / 978 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Контроль вентиляторов
- Всего из 10 вентилятор разъёмы с поддержкой до 10 вентиляторы Ten 4-pin вентилятор разъёмы 10x вентиляторы с тахометр состояние мониторинг Поддержка 4-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление
- Контроль напряжений
- Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения. 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда Тепловой Управление для 8x вентилятор разъёмы PECI
Процессорная подсистема
- QPI
- до 6.4 GT/s
- Процессоры и сокет
- Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® Xeon® 64-бит процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX)
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI® BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием
- Функции BIOS
- Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
