Артикул: MBD-X9QR7-TF+-B
В наличии

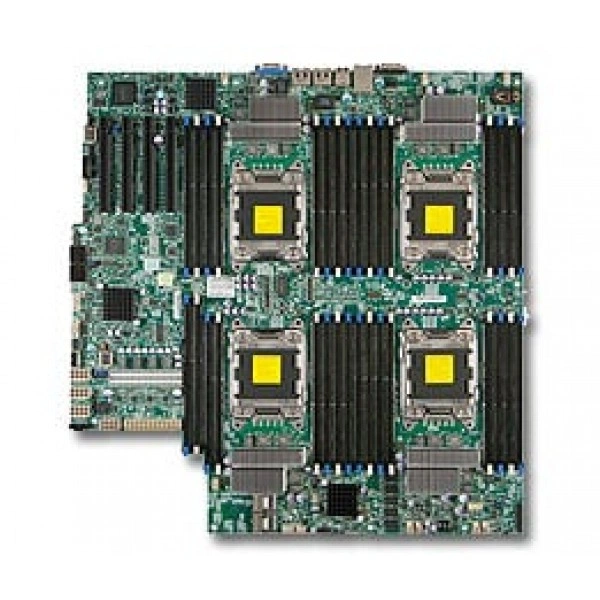

Материнская плата Supermicro X9QR7-TF+ (MBD-X9QR7-TF+-B) специальный форм-фактор, LGA 2011, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X9QR7-TF+
Supermicro X9QR7-TF+ - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 16.4" x 16.79" (41.66cm x 42.65cm).
Процессоры и сокет - Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
кэш - до 30MB.
Системная шина - QPI до 8 GT/s.
Состав оборудования согласуют до оформления заказа. Такой порядок помогает учесть детали, необходимые для конкретной установки.
Рабочий набор программных версий согласуют до ввода оборудования в эксплуатацию. Это помогает организовать повторяемую настройку узлов.
При подборе фиксируют точное исполнение MBD-X9QR7-TF+-B. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 16.4" x 16.79" (41.66cm x 42.65cm)
- Процессоры и сокет: Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- кэш: до 30MB
- Системная шина: QPI до 8 GT/s
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Интерфейсы SAS: SAS2 от Broadcom 2208 (1GB кэш) HW RAID 0, 1, 5, 6, 10, 50, 60 поддержка Поддерживается до 16 устройства as по умолчанию, more HDD устройства поддержка is also доступно as an option *; * For special sku; 8x SAS2 порты (6Gb/s)
- Контроль вентиляторов: 10x 4-pin вентилятор разъёмы 10x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Тип BIOS: 16MB SPI Flash EEPROM с AMI BIOS
- Поддержка DOM: 1 DOM (Disk on Module) разъём питания
- Видеовыходы: 1x VGA порт
- Контроль ошибок памяти: Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Объёмы модулей DIMM: 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Интерфейсы SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 порты (6Gb/s) 4x SATA 2.0 порты (3Gb/s)
- Бренд: Supermicro
- Модель: X9QR7-TF+-B
- Артикул: MBD-X9QR7-TF+-B
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X9QR7-TF+ подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При отработке прикладного решения сравнивают несколько согласованных конфигураций. Выбор выполняют по результатам целевого тестирования.
В вычислительном проекте учитывают баланс обработки и обмена данными. Конфигурацию оборудования согласуют с методикой работы приложения.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0097L-02, Supermicro CSE-418E16-R1K62B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для обновления ПО подготавливают процедуру проверки результата. После завершения контролируют доступность оборудования и целевых функций.
Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Расположение подключений сопоставляют с доступом к оборудованию. Удобство обслуживания учитывают одновременно с электрической совместимостью.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X9SRG-F. В спецификации альтернативного проекта ориентиром служат параметры: DDR3, специальный форм-фактор. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro X9SRE-3F. Этот вариант рассматривают для проекта со следующими требованиями: ATX, DDR3. Такой вариант рассматривают для монтажного пространства соответствующего формата.
При плотной компоновке отдельно проверяют доступ воздуха к компонентам. Свободное монтажное место сопоставляют с выбранным способом теплоотвода.
Комплектация
Комплектование позиции MBD-X9QR7-TF+-B удобно проверить по перечню компонентов вашей системы до оформления заказа. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X9QR7-TF+-B
Идентификация
- Артикул
- MBD-X9QR7-TF+-B
- Бренд
- Supermicro
- Модель
- X9QR7-TF+-B
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыходы
- 1x VGA порт
- Графическая подсистема
- Matrox G200eW
- Интерфейсы SAS
- SAS2 от Broadcom 2208 (1GB кэш) HW RAID 0, 1, 5, 6, 10, 50, 60 поддержка Поддерживается до 16 устройства as по умолчанию, more HDD устройства поддержка is also доступно as an option *; * For special sku; 8x SAS2 порты (6Gb/s)
- Интерфейсы SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 порты (6Gb/s) 4x SATA 2.0 порты (3Gb/s)
- Контроллер Super I/O
- Nuvoton W83527HG
- Поддержка DOM
- 1 DOM (Disk on Module) разъём питания
- Порты USB
- 8x USB 2.0 порты всего; (4 задний + 3 передний + 1 Тип A)
- Последовательные порты и разъёмы
- 2x Быстрый UART 16550 порты: 1 задний и 1 разъём
- Сетевые контроллеры
- Intel® X540 Два Порт 10GBase-T Виртуальный Машина Устройство Очереди снижение I/O накладные расходы Поддерживается 10GBase-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201F PHY (выделенный IPMI)
- Сетевые порты LAN
- 2x RJ45 10GBase-T порты 1x RJ45 Выделенный IPMI LAN порт
- Слоты PCIe
- 2x PCI-E 3.0 x16 слоты 2x PCI-E 3.0 x8 слоты
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Nuvoton WPCM450 BMC
- Чипсет
- Intel® C602 чипсет
Конструкция и монтаж
- 1U Корпус
- CSE-818A-1K43LPB (rev. M требуется, Воздушный кожух MCP-310-81809-0B)
- 2U Корпус
- CSE-828TQ-R1K43LPB (rev. M требуется, Воздушный кожух MCP-310-82805-0B)
- Tower / 4U Стоечный
- CSE-418E16-R1K62B CSE-418E16-R1K62B2 CSE-748TQ-R1K43B CSE-848E16-R1K62B (для SC748, rev. M требуется, Воздушный кожух MCP-310-74805-0B) (для SC848 & 418, rev. M требуется, Воздушный кожух MCP-310-84803-0B)
- Габариты
- 16.4" x 16.79" (41.66cm x 42.65cm)
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, Revision M корпус is рекомендуется. Please talk до your sales representative для details.
- Поддерживаемые модели
- SYS-8047R-7RFT+ SYS-8017R-7FT+
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 32x 240-pin DDR3 слотов DIMM Поддерживается до 1TB DDR3 ECC Регистровая память (RDIMM) в 32 слотов DIMM
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.5 V, 1.35 V
- Объёмы модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём SDDC Поддержка
- Индикаторы
- CPU / Система Индикатор перегрева
- Контроль вентиляторов
- 10x 4-pin вентилятор разъёмы 10x вентиляторы с тахометр мониторинг Состояние контроль для скорость управление Состояние контроль для on/off управление Низкий шум вентилятор скорость управление Широтно-импульсная модуляция (PWM) вентилятор разъёмы
- Контроль напряжений
- Контроль для CPU ядра, +1.8V, +3.3V, +5V, ±12V, +3.3V Дежурный режим, +5V Дежурный режим, VBAT, HT, Память, Чипсет Напряжения. 5 Фаза-коммутация напряжение регулятор
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда CPU тепловой защита поддержка Тепловой Управление для Вентилятор Разъёмы I2C температура измерение logic Тепловой Мониторинг 2 (TM2) поддержка PECI
Процессорная подсистема
- кэш
- до 30MB
- Процессоры и сокет
- Intel® Xeon® процессор E5-4600 v2; (12-Core)** или E5-4600 (8-Core); семейство Четыре сокет R (LGA 2011); ** BIOS rev. 3.0 или новее is needed до поддержка Ivy Bridge-EP 4S.
- Системная шина
- QPI до 8 GT/s
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III Сторожевой таймер NMI Опционально IPMI 1.5 / 2.0
- Тип BIOS
- 16MB SPI Flash EEPROM с AMI BIOS
- Управление электропитанием
- ACPI / APM Управление питанием Main Коммутатор Override Mechanism Автоматическое отключение вентилятора CPU в спящем режиме Включение питания режим для AC питание восстановление
- Функции BIOS
- Plug and Play (PnP) APM 1.2 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 USB Клавиатура поддержка SMBIOS 2.7.1UEFI 2.3.1
