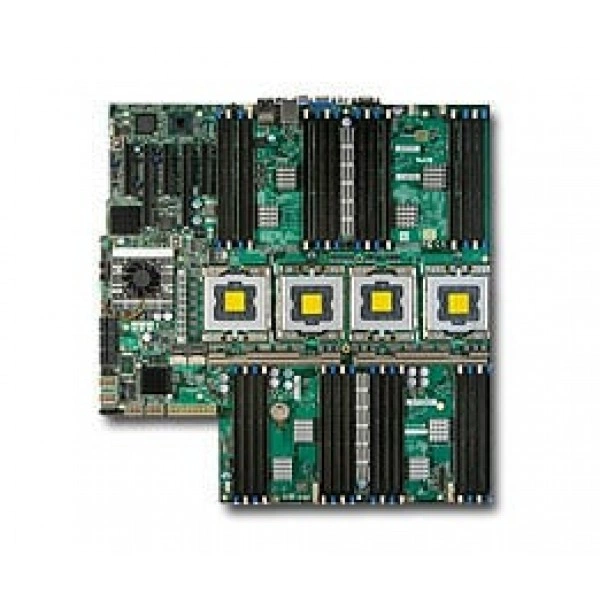

Материнская плата Supermicro X8QB6-LF (MBD-X8QB6-LF-O) специальный форм-фактор, Intel® Xeon® 64-бит процессоры из the одинаковые тип, ECC DDR3
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X8QB6-LF
Supermicro X8QB6-LF - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - специальный форм-фактор.
Габариты - 16.4" x 16.79" (41.66cm x 42.65cm).
QPI - до 6.4 GT/s.
Количество слотов DIMM - 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается.
Тип памяти - 1333* / 1066 / 978 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM.
Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.
Подключения сверяют по назначению и точному типу разъёма. Совместимость оценивают по всей цепочке соединяемых устройств.
При подборе фиксируют точное исполнение MBD-X8QB6-LF-O. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.
Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.
Технические особенности
- Форм-фактор: специальный форм-фактор
- Габариты: 16.4" x 16.79" (41.66cm x 42.65cm)
- Процессоры и сокет: Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® Xeon® 64-бит процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX)
- QPI: до 6.4 GT/s
- Количество слотов DIMM: 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается
- Артикул: MBD-X8QB6-LF-O
- Объёмы модулей DIMM: 1GB, 2GB, 4GB, 8GB, 32GB**
- Контроль напряжений: Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения. 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V
- Графическая подсистема: Matrox G200eW 16 MB DDR2
- Интерфейсы SAS: Broadcom 2008 6Gb/s SAS2 контроллер RAID 0, 1, 10 поддержка; RAID 5 Опционально Опционально: AOC-SAS2-RAID5-KEY RAID 5 поддержка; 8x 6Gb/s SAS / SATA порты
- Управление электропитанием: ACPI / ACPM Управление питанием
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Контроллер Super I/O: Winbond 83527HB микросхема
- Функции BIOS: Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X8QB6-LF подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.
Для нескольких систем ведут учёт точных моделей и конфигураций. Такая информация помогает планировать комплектование и сопровождение оборудования.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro CBL-0420L, Supermicro CSE-418E16-R1K62B. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Точную модификацию фиксируют в спецификации проекта. Это упрощает согласование состава поставки и последующую сборку.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X10QBL. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
В качестве аналога рассмотрите Supermicro X9QRi-F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: LGA 2011, специальный форм-фактор. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Комплектация
В спецификации поставки для MBD-X8QB6-LF-O зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
Технические характеристики MBD-X8QB6-LF-O
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Видеовыход VGA
- 1x VGA Порт
- Графическая подсистема
- Matrox G200eW 16 MB DDR2
- Интерфейсы SAS
- Broadcom 2008 6Gb/s SAS2 контроллер RAID 0, 1, 10 поддержка; RAID 5 Опционально Опционально: AOC-SAS2-RAID5-KEY RAID 5 поддержка; 8x 6Gb/s SAS / SATA порты
- Интерфейсы SATA
- Intel ICH10R SATA 3.0Gbps Контроллер RAID 0, 1, 5, 10 поддержка (Windows) RAID 0, 1, 10 поддержка (Linux); Шесть Последовательный ATA порты Шесть SATA hard накопители поддерживается
- Контроллер Super I/O
- Winbond 83527HB микросхема
- Порты USB
- 2x USB задний порты 2x USB внутренний разъёмы (3 порты) Всего 5 USB 2.0 Соответствует
- Последовательные порты и разъёмы
- 1 Быстрый UART 16550 последовательный порт 1 Быстрый UART 16550 последовательный разъём
- Сетевые контроллеры
- Intel® 82576 Два-Порт Gigabit Ethernet Controllers Поддерживается 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты LAN
- 3x RJ45 LAN порты
- Слоты PCIe
- 2 (x16) PCI-E 2.0, или 2 (x4) PCI-E 2.0 & 1 (x8) PCI-E 2.0 или 3 (x8) PCI-E 2.0 & 2 (x4) PCI-E
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление Интерфейс v.2.0 IPMI 2.0 с виртуальный носители данных свыше LAN и KVM-свыше-LAN поддержка Winbond® WPCM450 BMC
- Чипсет
- Intel® 7500 (Boxboro-EX) чипсет ICH10R
Конструкция и монтаж
- Tower / 4U Стоечный
- CSE-418E16-R1K62B CSE-848A-R1K62B CSE-848E16-R1K62B; (для SC748, rev. K требуется, Воздушный кожух MCP-310-74805-0B); (для SC848 & 418, rev. K требуется, Воздушный кожух MCP-310-84803-0B)
- Артикул
- MBD-X8QB6-LF-O
- Бренд
- Supermicro
- Габариты
- 16.4" x 16.79" (41.66cm x 42.65cm)
- Модель
- X8QB6-LF-O
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Особенности и ограничения шасси
- To поддержка the new поколение Intel® Xeon® процессор-based материнские платы, a Revision K корпус is рекомендуется для most models. Please talk до your sales representative или follow the соединение для details.
- Форм-фактор
- Специальный форм-фактор
Оперативная память
- Количество слотов DIMM
- 32x 240-pin слотов DIMM Поддерживается до 1024 GB 1066 / 978 / 800MHz DDR3 ECC Регистровая память Память Mirroring поддерживается
- Контроль ошибок памяти
- Исправление однобитовые ошибки Обнаружение двухбитовые ошибки (с использованием ECC память) Поддерживается Intel® x4 и x8 Один Устройство Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V, 1.35V**
- Объёмы модулей DIMM
- 1GB, 2GB, 4GB, 8GB, 32GB**
- Тип памяти
- 1333* / 1066 / 978 / 800MHz ECC Регистровая DDR3 SDRAM 72-бит, 240-pin позолоченные контакты модули DIMM
Питание и охлаждение
- Дополнительные функции
- Корпус вскрытие контроль Корпус вскрытие разъём
- Контроль вентиляторов
- Всего из 10 вентилятор разъёмы с поддержкой до 10 вентиляторы Ten 4-pin вентилятор разъёмы 10x вентиляторы с тахометр состояние мониторинг Поддержка 4-pin вентиляторы (w/o скорость управление) Низкий шум вентилятор скорость управление
- Контроль напряжений
- Контроль для CPU ядра, +1.2V, 1.5V, +3.3V, +12V, (+3V, 1.0V, 1.2V, 1.8V, 1.1V) Дежурный режим, VBAT, Память, Чипсет Напряжения. 4-Фаза-коммутация напряжение регулятор с автоматическое определение от 0.6V-1.35V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда Тепловой Управление для 8x вентилятор разъёмы PECI
Процессорная подсистема
- QPI
- до 6.4 GT/s
- Процессоры и сокет
- Четыре 1567-pin LGA Разъёмы Поддерживается до четыре Intel® Xeon® 64-бит процессоры из the одинаковые тип ниже: Intel® Xeon® процессоры 7500 серия (8-core, codename Nehalem-EX) и new поколение Intel® Xeon® процессоры E7-4800 семейство (10-core, codename Westmere-EX)
Управление и совместимость
- Программные средства управления
- IPMI (Интеллектуальный Платформа Управление Интерфейс) v1.5 / 2.0 с KVM поддержка SuperDoctor® III
- Тип BIOS
- 32Mb SPI Flash EEPROM с AMI® BIOS
- Управление электропитанием
- ACPI / ACPM Управление питанием
- Функции BIOS
- Plug and Play (PnP) PCI 2.2 ACPI до 3.0 USB Клавиатура поддержка
Условия эксплуатации
- Условия эксплуатации и требования
- Рабочая температура: 10° до 35° C (50° до 95°F) При хранении Температура: -40° до 70° C (-40° до 158° F) Рабочая относительная влажность: 8% до 90% (без конденсации) При хранении Относительная влажность: 5 до 95% (без конденсации)
