Артикул: MBD-X14SDV-36C-SP3F
В наличии

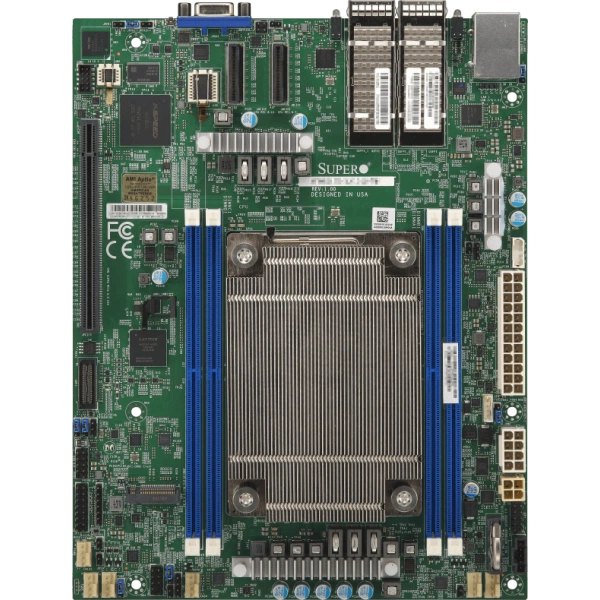

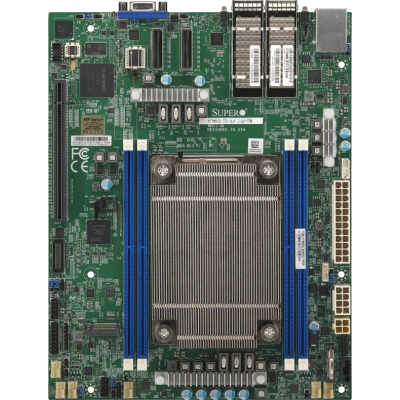

Материнская плата Supermicro X14SDV-36C-SP3F (MBD-X14SDV-36C-SP3F) Micro-ATX, ECC DDR5, 1GbE
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание материнской платы Supermicro X14SDV-36C-SP3F
Supermicro X14SDV-36C-SP3F - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.
На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.
Форм-фактор - Micro-ATX.
Габариты - 7.5" x 9.6" (19.05cm x 24.4cm).
Процессоры и сокет - Один сокет поддерживается, CPU TDP поддерживается до 235W TDP.
Количество ядер - до 36 ядра.
Количество слотов DIMM - 4 слотов DIMM; до 512GB ECC Регистровая RDIMM, DDR5-6400MT/s.
Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.
Для размещения сопоставляют геометрию оборудования и монтажного места. Затем проверяют свободное пространство для кабелей и обслуживания.
При подборе фиксируют точное исполнение MBD-X14SDV-36C-SP3F. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.
Функциональные возможности
Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.
Для каждого соединения определяют сигнальное или силовое назначение. После этого подбирают подходящее исполнение подключаемых элементов.
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
Технические особенности
- Форм-фактор: Micro-ATX
- Габариты: 7.5" x 9.6" (19.05cm x 24.4cm)
- Процессоры и сокет: Один сокет поддерживается, CPU TDP поддерживается до 235W TDP
- Количество ядер: до 36 ядра
- Количество слотов DIMM: 4 слотов DIMM; до 512GB ECC Регистровая RDIMM, DDR5-6400MT/s
- Удалённое управление IPMI: ASPEED AST2600 BMC
- Последовательный порт: 1 COM
- Функции BIOS: SMBIOS 3.7
- Контроль вентиляторов: 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Скорость вентилятора управление
- Рабочая температура: 0°C - 60°C (32°F - 140°F)
- Артикул: MBD-X14SDV-36C-SP3F
- Напряжение памяти: 1.1V
- Разъёмы M.2: M.2 Интерфейс: 1 PCIe 4.0; Форм-фактор: 2280; Ключ: M-key
- Относительная влажность хранения: 8% - 95% (без конденсации)
- Тип оборудования: Материнские платы
- Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы
Применение
Супермикро X14SDV-36C-SP3F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
На этапе разработки проверяют доступ к интерфейсам и обслуживанию. Это помогает согласовать конструкцию оборудования с будущим применением.
При масштабировании вычислений оценивают ограничения всей конфигурации. Выбор оборудования связывают с архитектурой целевой задачи.
Совместимость
При подборе сопрягаемой платформы сравните подключения Supermicro X14SDV-36CE-SP3F, Supermicro X14SDV-20C-SP3F. Соединения и монтажное исполнение проверяют для конкретной конфигурации.
При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.
Конструкция
Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.
При установке плат учитывают расположение соседних компонентов. Доступ к креплению и кабелям проверяют вместе с выбранным монтажным исполнением.
Охлаждение подбирают под рабочую нагрузку и окружающую среду. Проверку режима выполняют в условиях, близких к эксплуатации.
Монтаж и эксплуатация
Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.
Перед сборкой составляют схему внешних и внутренних подключений. Она помогает учесть необходимые разъёмы и монтажные ограничения.
Крепление выбирают с учётом сопрягаемых деталей. После установки контролируют отсутствие нагрузки на разъёмы и подключения.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro X14SDV-36CE-SP3F. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® 6 SoC, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
В качестве аналога рассмотрите Supermicro X14SDV-20C-SP3F. Этот вариант рассматривают для проекта со следующими требованиями: Intel® Xeon® 6 SoC, Micro-ATX. Такой вариант рассматривают для монтажного пространства соответствующего формата.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Комплектация
При заказе согласуйте состав позиции MBD-X14SDV-36C-SP3F вместе с монтажными принадлежностями для выбранной установки. Для комплектования платформы используются MCP-260-00204-0N, CBL-CDAT-0605, CBL-MCIO-1240U2Y-E. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики MBD-X14SDV-36C-SP3F
Идентификация
- Тип оборудования
- Материнские платы
Интерфейсы и расширение
- Последовательный порт
- 1 COM
- Разъёмы M.2
- M.2 Интерфейс: 1 PCIe 4.0; Форм-фактор: 2280; Ключ: M-key
- Сетевые контроллеры
- Один LAN с 1GbE с Intel® I210; Два LAN с 100G QSFP28 LAN через SoC
- Слоты PCIe
- 1 PCIe 5.0 x16,; 2 PCIe 5.0 x8 MCIO разъём
- Удалённое управление IPMI
- ASPEED AST2600 BMC
Конструкция и монтаж
- Артикул
- MBD-X14SDV-36C-SP3F
- Бренд
- Supermicro
- Габариты
- 7.5" x 9.6" (19.05cm x 24.4cm)
- Модель
- X14SDV-36C-SP3F
- Назначение изделия
- Объединяет вычислительные компоненты и задаёт аппаратную основу системы
- Форм-фактор
- Узкое исполнение Micro-ATX
Оперативная память
- Количество слотов DIMM
- 4 слотов DIMM; до 512GB ECC Регистровая RDIMM, DDR5-6400MT/s
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
- Напряжение памяти
- 1.1V
- Объёмы модулей DIMM
- 16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB; RDIMM: 16GB, 24GB, 32GB, 48GB, 64GB, 96GB, 128GB
- Скорость памяти
- 4800/5600/6400 MT/s ECC DDR5 RDIMM до 512GB из память с speeds из до 6400 MT/s(1DPC)
Питание и охлаждение
- Дополнительные функции
- WOL; UID; Управление из питание-on для восстановление от AC питание потеря; ACPI питание управление
- Индикаторы
- UID/remote UID LED; CPU/система перегрев LED
- Контроль вентиляторов
- 6x 4-pin вентилятор разъёмы (до 6 вентиляторы); Скорость вентилятора управление
- Контроль напряжений
- VBAT, Система уровень управление, Поддерживается система управление утилита, Контроль CPU напряжения, +5V дежурный режим, +5V, +3.3V, +12V
- Контроль температуры
- Мониторинг для CPU и корпус окружающая среда; CPU тепловой защита поддержка; Тепловой контроль 2 (TM2) поддержка; PECI
Процессорная подсистема
- Количество ядер
- до 36 ядра
- Процессоры и сокет
- Один сокет поддерживается, CPU TDP поддерживается до 235W TDP
Управление и совместимость
- Аппаратные функции
- Trusted Platform Module (TPM) 2.0
- Программные средства управления
- Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), IPMI (Интеллектуальный Платформа Управление Интерфейс) v2.0 с KVM поддержка, SuperServer Automation Assistant (SAA)
- Тип BIOS
- AMI 64MB UEFI; AMI 64MB UEFI; AMI 64MB UEFI; AMI 64MB UEFI; AMI 64MB UEFI
- Функции BIOS
- SMBIOS 3.7
Условия эксплуатации
- Относительная влажность хранения
- 8% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 95% (без конденсации)
- Рабочая температура
- 0°C - 60°C (32°F - 140°F)
- Температура хранения
- -10°C - 70°C (14°F - 158°F)
