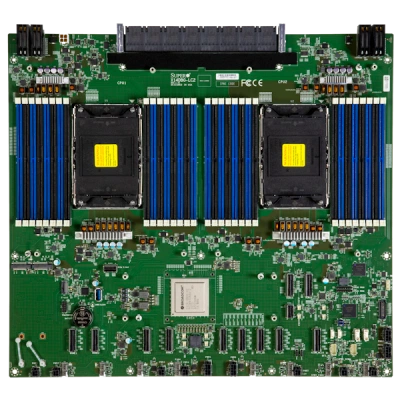

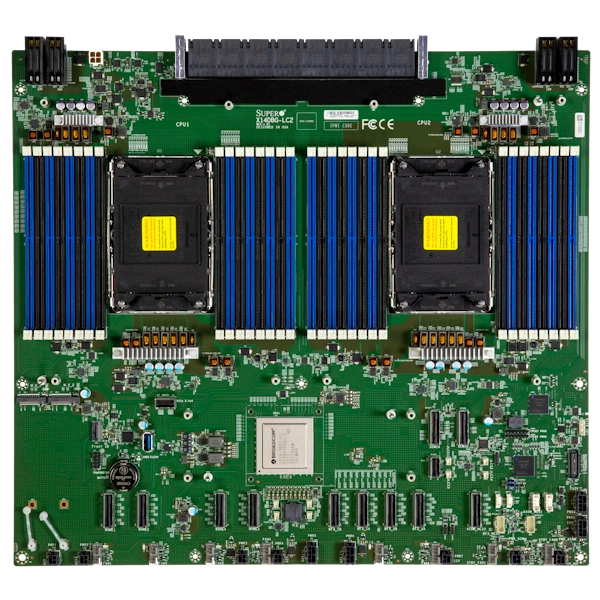

Материнская плата Supermicro X14DBG-LC2 (MBD-X14DBG-LC2) специальный форм-фактор, LGA-4710, ECC DDR5

Основное описание материнской платы Supermicro X14DBG-LC2

Supermicro X14DBG-LC2 - материнская плата. Изделие объединяет вычислительные компоненты и задаёт аппаратную основу системы.

На плате формируются связи между процессором, памятью и периферией. Её выбирают вместе с корпусом и охлаждением, поскольку параметры этих узлов связаны между собой.

Форм-фактор - специальный форм-фактор.

Габариты - 17" x 15.21".

Процессоры и сокет - Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра.

Поддержка памяти - Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 8TB 6000MT/s ECC DDR5 RDIMM.

Напряжение памяти - 1.1V.

План закупки связывают с составом всей системы. Цена отдельного изделия оценивается вместе с необходимыми сопрягаемыми компонентами.

Количество процессорных ресурсов планируют вместе с объёмом памяти. Такой подход помогает подготовить сбалансированную конфигурацию для выбранной задачи.

При подборе фиксируют точное исполнение MBD-X14DBG-LC2. Комплектование позиции изделие удобно проверить по перечню компонентов вашей системы до оформления заказа.

Функциональные возможности

Состав интерфейсов определяет, какие задачи можно решить встроенными средствами. Возможность расширения оценивают с учётом распределения ресурсов процессора между устройствами.

Режим работы памяти зависит от сочетания платформы и установленных модулей. Поэтому параметры выбранного набора проверяют как единую конфигурацию.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Технические особенности

• Форм-фактор: специальный форм-фактор
• Габариты: 17" x 15.21"
• Процессоры и сокет: Два сокет E2 (LGA-4710); Intel® Xeon® 6700/6500 серия процессоры с P-ядра
• Поддержка памяти: Количество слотов: 32 слотов DIMM/16 Каналы; Максимальная память (1DPC): до 4TB 6400MT/s ECC DDR5 RDIMM; Максимальная память (2DPC): до 8TB 6000MT/s ECC DDR5 RDIMM
• Напряжение памяти: 1.1V
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память)
• Дополнительные функции: Управление из питание-on для восстановление от AC питание потеря; CPU тепловой защита поддержка
• Контроль напряжений: +12V,+3.3V,+3.3V дежурный режим,+5V,+5V дежурный режим,ACPI питание управление,CPU температура,CPU тепловой защита поддержка,Скорость вентилятора управление,Память температура,Peripheral температура,Платформа Environment Управление Интерфейс (PECI)/(TSI),Система температура,Vcore,Vmem
• Индикаторы: BMC/IPMI Контроль активности LED
• Тип BIOS: AMI 64MB UEFI
• Поддержка TPM: 1 TPM 2.0 Разъём
• Разъёмы M.2: 2 M.2 PCIe 5.0 x2 NVMe слоты (M-key 2280(по умолчанию)/22110)
• Программные средства управления: SuperCloud Composer® (SCC); Supermicro Server Manager (SSM); Super Diagnostics Offline (SDO); Supermicro Thin-Agent Service (TAS); SuperServer Automation Assistant (SAA); Плагины для стороннего ПО
• Аппаратные функции: Trusted Platform Module (TPM) 2.0
• Бренд: Supermicro
• Модель: X14DBG-LC2
• Артикул: MBD-X14DBG-LC2
• Тип оборудования: Материнские платы
• Назначение изделия: Объединяет вычислительные компоненты и задаёт аппаратную основу системы

Применение

Супермикро X14DBG-LC2 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для обслуживания заранее составляют перечень сопрягаемых компонентов. Он помогает подготовить оборудование под согласованную конфигурацию.

При сборке системы сначала определяют состав сопрягаемых компонентов. Изделие подбирают по технической спецификации проекта.

Совместимость

При подборе сопрягаемой платформы сравните подключения Supermicro X14DBG-LC+, Supermicro X14DBT. Соединения и монтажное исполнение проверяют для конкретной конфигурации.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Конструкция

Основа изделия - печатная плата с электронными компонентами и разъёмами. При компоновке системы учитывают взаимное расположение креплений, процессорной зоны и подключений.

Платы расширения выбирают по интерфейсу и доступному монтажному месту. Проверяют электрическое подключение и механическое размещение устройства.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Монтаж и эксплуатация

Сначала сверяют плату, корпус и выбранные компоненты по точным обозначениям. Перед подключением питания проверяют крепление и отсутствие посторонних предметов под платой.

Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro X14DBG-LC+. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, специальный форм-фактор. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro X14DBT. Для сопоставления аппаратных возможностей можно рассмотреть вариант: количество ядер: P-ядра: до 144C, специальный форм-фактор. Применение альтернативы согласуют по интерфейсам, монтажу и конфигурации сопрягаемой системы.

Для дополнительных устройств заранее планируют распределение ресурсов платформы. Это позволяет оценить конфигурацию до окончательной сборки.

Комплектация

При подборе MBD-X14DBG-LC2 согласуйте комплект оборудования с проектной схемой монтажа и подключений. В заказе фиксируют принадлежности для конкретного монтажного исполнения.
